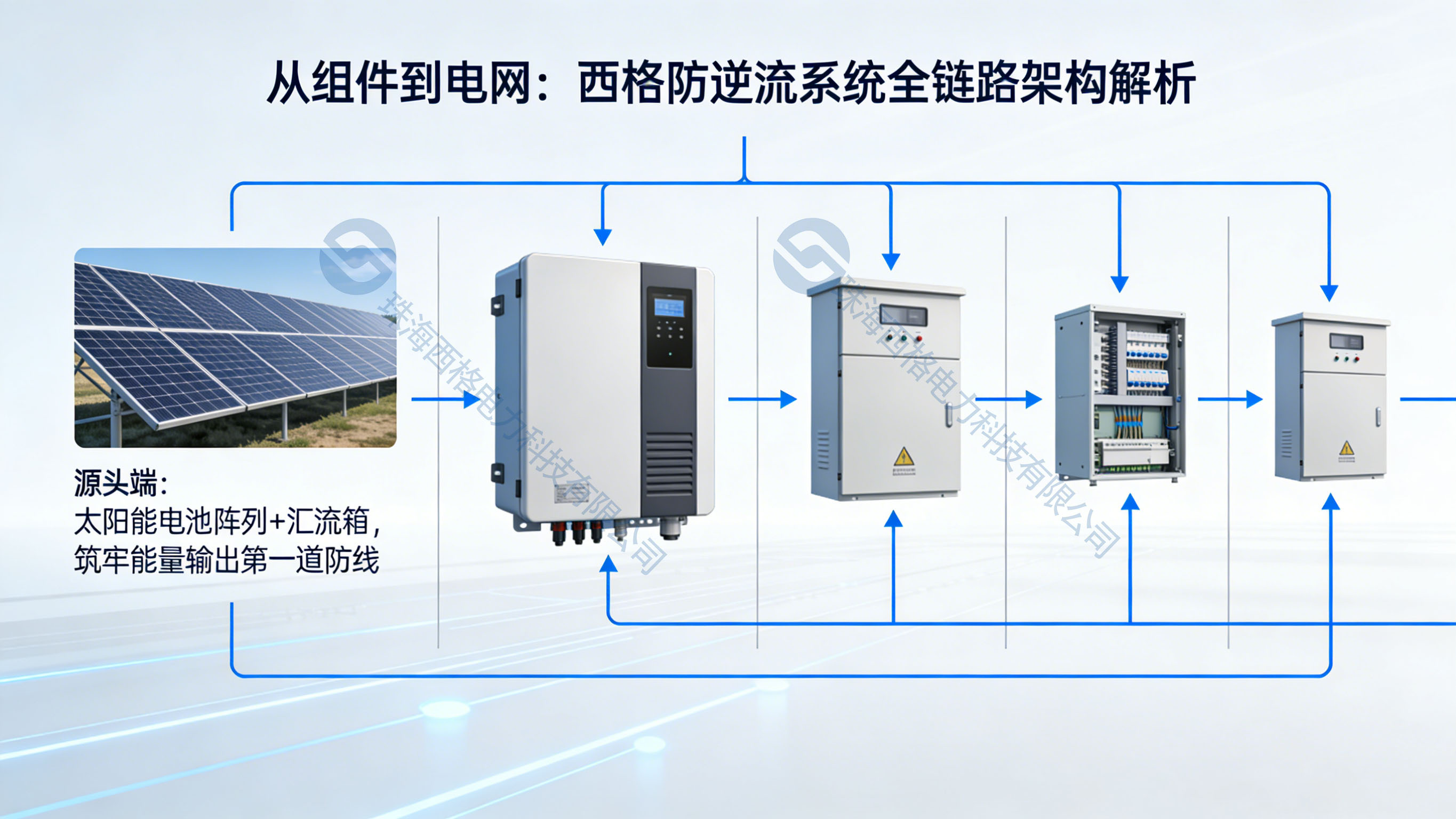

分布式光伏防逆流的核心訴求，從來不是單一設備的性能突破，而是全鏈路組件的協同閉環。對應西格防逆流系統全鏈路架構示意圖，整體呈現“左至右能量流轉、上下層數據聯動”的清晰布局——從左側光伏能量產生端，到右側電網接入端，按“組件采集-匯總轉換-監測調控-并網防護”邏輯依次排布核心部件，同時以紅色線條標注電能流向、藍色線條標注數據鏈路，直觀呈現雙鏈路協同機制。西格電力防逆流柔性控制系統，便以這一“組件-監測-調控-執行-并網”全鏈路架構為支撐，將太陽能電池陣列、匯流箱、SGE6000-G保護裝置、SGE7121調控終端、逆變器及并網開關等部件深度聯動，通過層層遞進的管控邏輯，實現從能量產生到電網接入的全流程精準把控，這也是其敢于承諾“零逆流”的核心底氣，了解西格防逆流柔性控制方案咨詢服務:1.3.7-5.0.0.4-6.2.0.0。

一、源頭端：太陽能電池陣列+匯流箱，筑牢能量輸出第一道防線

全鏈路架構的起點，是太陽能電池陣列與匯流箱構成的能量采集與初步匯總單元，其穩定運行直接決定后續調控的基礎精度。太陽能電池陣列通過光伏組件將光能轉化為電能，根據項目規模采用串并聯組合方式，適配不同功率需求，同時組件具備抗遮擋、耐老化特性，可在復雜光照條件下保持穩定出力，為后續功率調節提供可控的能量來源。

匯流箱作為陣列與后端設備的連接樞紐，在示意圖中位于電池陣列右側、逆變器左側，承擔著“匯總電能+初步監測+故障保護”三重功能。

西格定制化匯流箱支持多路組件串接入（最多16路），示意圖中可見每路光伏組件串均對應接入匯流箱的獨立接口，內置高精度熔斷器與防雷模塊，可有效阻斷組件故障引發的電流沖擊，保護后端設備安全；同時匯流箱通過藍色數據鏈路實時上傳每路組件的電流、電壓數據至上方的SGE7121調控終端，為終端判斷光伏出力整體狀態提供基礎數據，避免因單路組件異常導致的功率失衡，從源頭減少逆流隱患。

二、監測端：SGE6000-G保護裝置，精準捕捉功率動態信號

匯流后的電能經逆變器轉換為交流電后，進入關鍵的監測環節，由SGE6000-G保護裝置擔任“感知神經”，為調控決策提供精準數據支撐。該裝置安裝于并網點前端，以毫安級測量精度（測量誤差≤0.1%、響應時間≤1ms）同步采集并網點三相電流、電壓、功率因數及光伏出力、負荷消耗數據，實時捕捉“光伏出力-負荷需求”的功率差值變化。

相較于傳統監測設備，示意圖中SGE6000-G保護裝置被部署于逆變器與并網開關之間的關鍵節點，一端通過紅色電能鏈路銜接逆變器輸出端，另一端對接并網開關前端，可直接捕捉經轉換后的交流電能參數。裝置通過雙通信鏈路（RS485+以太網，示意圖中以雙藍色線條標注）與上方的SGE7121調控終端無縫對接，數據傳輸延遲≤10ms，且具備極強的抗干擾能力（抗共模干擾±12V），可在工業復雜電磁環境下保持數據穩定傳輸，確保后端“大腦”能實時掌握系統運行狀態，為提前預判逆流風險提供可靠依據，避免因數據失真或延遲導致的調控失準。

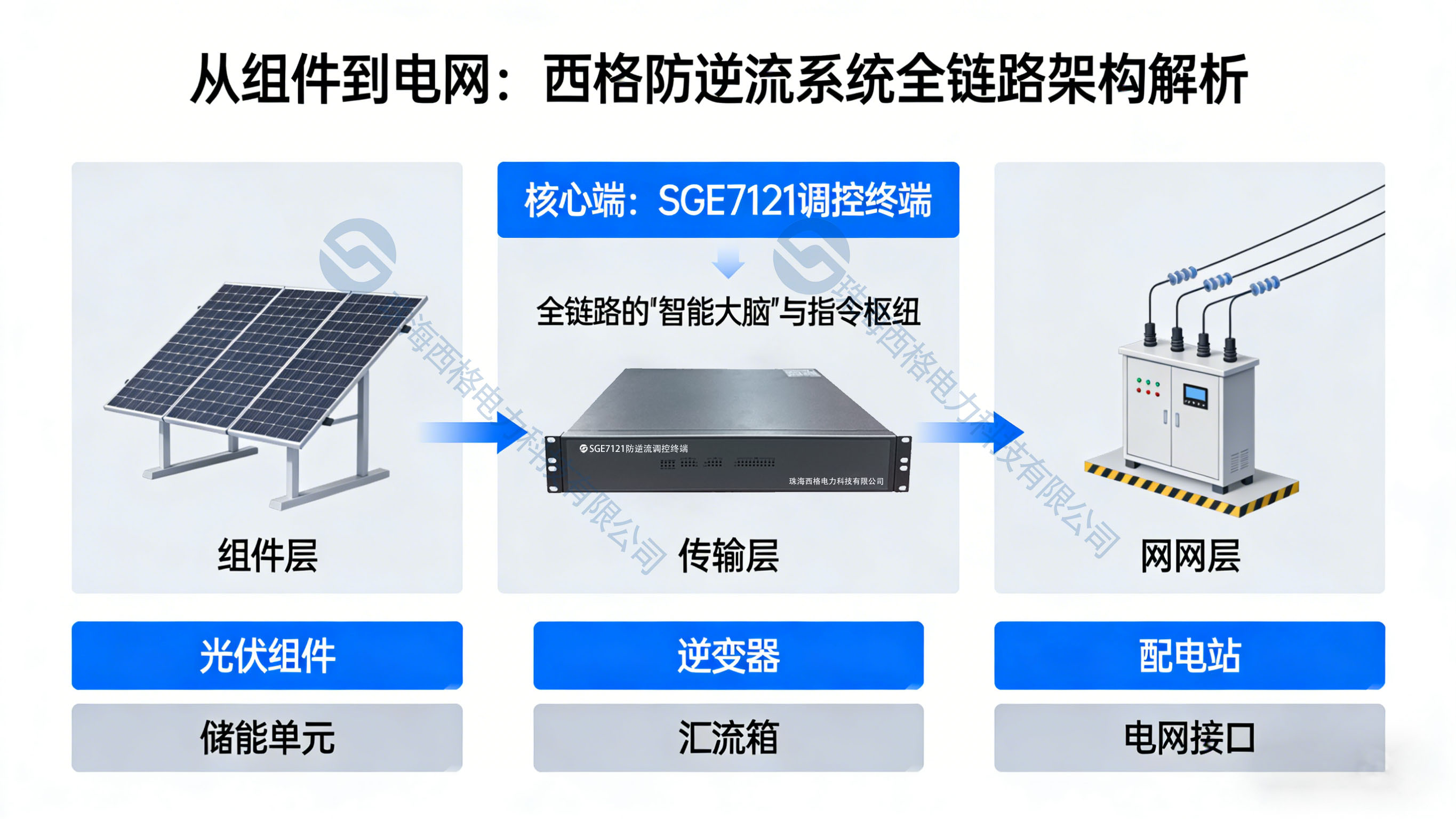

三、核心端：SGE7121調控終端，全鏈路的“智能大腦”與指令樞紐

（1）SGE7121調控終端是全鏈路架構的核心

承擔著數據分析、風險預判、指令下發與協同調度的核心職能，相當于系統的“大腦”。其通過接收SGE6000-G上傳的實時數據，結合內置機器學習算法（搭載ARM Cortex-M4內核，運算主頻180MHz），預測未來3~5分鐘內光伏出力與負荷變化趨勢，精準識別逆流臨界狀態。

（2）當預判到光伏出力即將超出負荷需求時

終端并非直接觸發跳閘，而是根據功率差值生成梯度化調節指令（調節精度±1%），通過加密通信通道（示意圖中以加粗藍色線條標注）下發至下方的逆變器，控制逆變器逐步調整輸出功率；同時示意圖中可見終端分別與匯流箱、并網開關建立數據聯動鏈路，同步聯動各部件，實時接收反饋數據動態優化調節策略。針對多逆變器場景，終端可支持32臺設備并行管控，示意圖中多臺逆變器均通過獨立數據鏈路接入終端，實現功率分配的協同統一，避免單臺逆變器調節滯后引發的局部功率溢出。

四、執行端：逆變器+并網開關，柔性調節與兜底保護雙重落地

調控指令的最終落地，依賴逆變器與并網開關構成的執行單元，實現“柔性調節為主、剛性保護為輔”的管控目標。逆變器作為電能轉換核心設備，接收SGE7121的功率調節指令后，按5%~10%的梯度平滑調整輸出功率，使光伏出力始終與負荷消耗精準匹配，避免功率驟變對用電設備及電網造成沖擊，這也是西格“柔性控制”區別于傳統“一刀切”跳閘的核心優勢。

并網開關則承擔著全鏈路的兜底保護職能，在示意圖中緊鄰并網點，左側銜接SGE6000-G保護裝置，右側直接對接電網，同時通過應急數據鏈路與SGE7121調控終端、SGE6000-G形成聯動閉環。正常運行時，開關保持合閘狀態，確保電能經紅色鏈路平穩并網；當出現極端情況（如逆變器故障、調控失效，導致逆流風險無法通過柔性調節規避）時，開關接收終端緊急指令，在≤20ms內快速分閘，切斷并網鏈路，徹底阻斷逆流，示意圖中以紅色虛線標注分閘后的斷電狀態，形成“預防性調控+極端兜底”的雙重保障，既最大限度保留發電收益，又確保絕對合規。

全鏈路協同：閉環邏輯鑄就“零逆流”可靠性

西格防逆流系統的“零逆流”承諾，核心源于全鏈路組件的深度協同與閉環管控，結合架構示意圖，完整流程可清晰追溯：左側電池陣列發電→匯流箱匯總監測（藍色數據上傳、紅色電能輸出）→逆變器完成交直流轉換→SGE6000-G精準采集數據并上傳終端→SGE7121分析預判并下發調節指令→逆變器柔性調整功率→SGE6000-G實時校驗調節效果并反饋→并網開關常態合閘、極端兜底。示意圖中以循環箭頭標注整個閉環流程，每個環節環環相扣，無任何脫節，直觀呈現“感知-決策-執行-校驗-兜底”的完整邏輯，讓全鏈路管控路徑一目了然。

這種協同邏輯不僅規避了單一設備管控的局限性，更通過各部件的性能互補，提升了系統整體可靠性：匯流箱的前端保護減少故障隱患，SGE6000-G的精準監測提供數據支撐，SGE7121的智能決策確保調控精準，逆變器的柔性執行避免收益損耗，并網開關的兜底防護杜絕極端風險。同時，全鏈路組件均采用工業級設計（工作溫度-40℃~85℃、防護等級IP20及以上），適配復雜工況，年故障率≤0.1%，為長期穩定運行提供硬件保障。

全鏈路架構，定義防逆流系統可靠性新標桿

從組件到電網，西格防逆流系統以全鏈路協同架構為核心，打破了傳統防逆流方案“單點管控、被動應對”的局限，通過各部件的功能互補與智能聯動，實現了從源頭預判到極端兜底的全流程管控。這種架構設計不僅確保了“零逆流”目標的達成，更兼顧了發電收益最大化與運行穩定性，為工商業、零碳園區等多元光伏場景提供了可靠的防逆流解決方案，彰顯了西格在光伏調控領域的技術深耕與系統思維。

以上是由防逆流柔性控制方案服務廠家西格電力分享，歡迎您閱讀、點贊。
