破界·共生 | 疆鴻智能一關打通MODBUS與PROFIBUS，喚醒車間數據潛能
項目背景

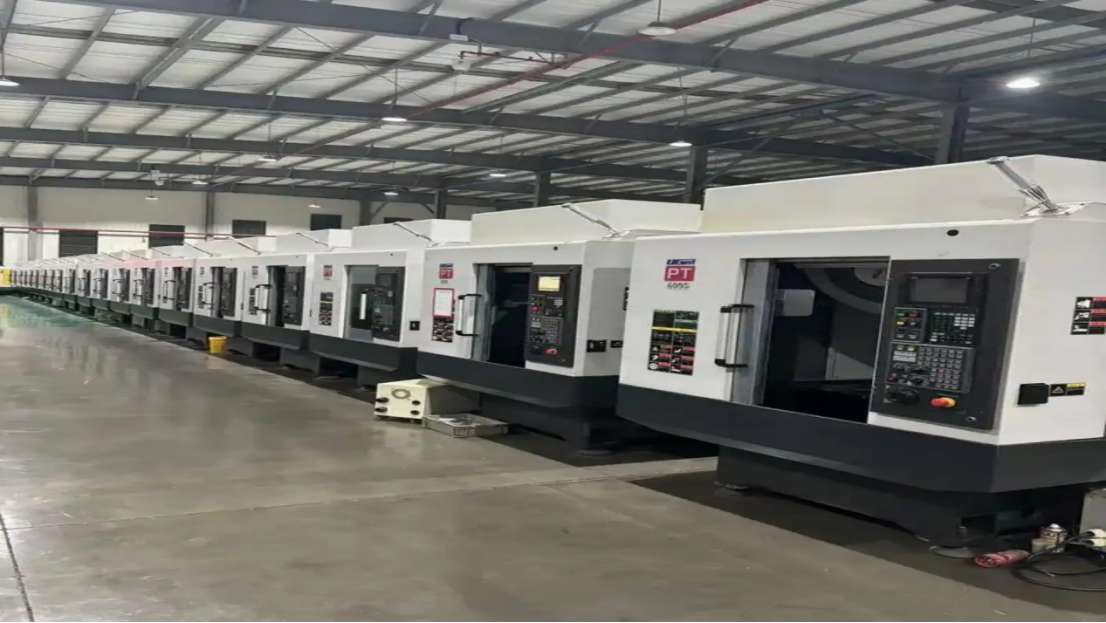

在機械加工行業數字化轉型進程中，某精密零部件制造企業面臨車間設備互聯的典型挑戰。該企業生產線上配置了多臺不同時期引進的數控車床，其中較新的設備支持以太網通信，而早期投入使用的多臺高端數控系統僅支持PROFIBUS現場總線協議。與此同時，企業中央監控系統基于工業以太網架構，采用MODBUS TCP協議進行數據采集與監控。這種協議異構導致車間形成信息孤島，設備數據無法統一采集，生產狀態難以實時監控，制約了生產效率提升與智能化管理實施。

技術方案設計

針對這一特定場景，我們設計并部署了MODBUS TCP/PROFIBUS雙向網關解決方案。該網關在通信架構中扮演著關鍵的中介與轉換角色：在以太網側作為MODBUS TCP從站，響應上位監控系統的數據請求；在設備側作為PROFIBUS主站，主動輪詢連接的各數控機床數據。

技術實現上，網關內部建立了精準的協議映射機制。通過配置軟件，將PROFIBUS從站設備的輸入/輸出區域與MODBUS TCP保持寄存器進行邏輯對應，實現數據雙向透明傳輸。特別針對車床加工場景，我們優化了通信周期配置，確保主軸轉速、進給率、刀具狀態等關鍵數據的實時性，同時為報警信息設置了優先傳輸通道。

關鍵設備與應用配置

本項目采用的網關設備具備雙處理器架構，分別獨立處理PROFIBUS協議棧和TCP/IP協議棧，確保通信性能與穩定性。在PROFIBUS網絡側，網關作為一類主站，通過DP接口連接三臺SIEMENS 840D數控系統車床，采用線性拓撲結構，通信速率設置為1.5Mbps，平衡了傳輸效率與抗干擾需求。

在以太網側，網關配置固定IP地址，作為從站設備接入車間工業環網。上位監控系統（基于Ignition SCADA平臺）通過預先定義的寄存器映射表，可訪問每臺車床的128個加工參數和32個狀態標志。實際部署中，我們為每臺機床建立了獨立的數據塊分區，避免地址沖突，并啟用網關的斷線緩存功能，確保網絡波動時數據完整性。

網關的核心作用與項目成效

此次部署的協議轉換網關在車間數字化改造中發揮了三個關鍵作用：一是實現了異構網絡的有機融合，在不改造現有數控設備的前提下完成了系統集成；二是構建了統一數據采集通道，為MES系統提供了穩定可靠的數據源；三是提供了靈活的擴展接口，為企業未來新增設備預留了接入能力。

項目實施后，車間設備數據采集率達到100%，管理人員可實時監控每臺車床的運行狀態、加工進度和異常報警。通過對采集數據的分析，企業優化了刀具更換策略，減少了非計劃停機時間，設備綜合利用率提升了約18%。網關內置的診斷功能也簡化了日常維護，技術人員可通過Web界面直接查看通信狀態，快速定位網絡故障點。

總結

在工業互聯網與智能制造背景下，協議轉換網關已從簡單的通信橋梁發展為車間數據樞紐的關鍵組件。本次MODBUS TCP轉PROFIBUS網關的成功應用表明，針對性的協議融合方案能夠以最小改造成本實現設備層的數據貫通，特別適合傳統制造業的漸進式數字化轉型。未來，隨著邊緣計算功能的增強，此類網關將進一步集成數據預處理、本地邏輯控制等功能，在車間級數字化建設中持續發揮核心作用。企業在推進智能化改造時，應重視通信架構的規劃設計，選擇靈活可擴展的網關產品，為不同代際設備的協同運行提供可靠的技術基礎。
