自從氮化鎵（GaN）器件問世以來，憑借其相較于傳統硅基半導體的多項關鍵優勢，GaN 被廣泛認為是快速充電與工業電源應用領域中的變革性技術。

為什么說氮化鎵是快充領域顛覆者？

首先，GaN 器件可實現更緊湊的電源系統，單位體積可傳輸更多功率。GaN 器件的工作頻率遠高于傳統硅器件。典型 GaN 器件允許變換器在數十兆赫（MHz）頻率下工作，從而顯著減小電感器、變壓器和電容器等無源元件的尺寸。這使得整個功率轉換系統體積更小、重量更輕、成本更低。對于空間受限和預算緊張的應用場景，如航空航天、機械臂、無人機及邊緣通信等行業，小巧輕便的電源系統尤為理想。使用 GaN 器件的 5G 基站電源可實現更高的能效與更小的占用空間，這對熱管理嚴格、設備密集的通信系統至關重要。

其次，GaN 器件相較于傳統硅器件具有更低的功耗。GaN 器件具備天然的高速開關能力，同時具有極低的導通電阻和寄生電容，這使其導通損耗和開關損耗都大幅降低。由于損耗減少，GaN 器件顯著提高了電源轉換效率。同時，更高的效率意味著更少的熱量浪費，從而降低了對大型散熱器或冷卻系統的需求。在許多應用中，甚至可以實現自然冷卻。

第三，GaN 器件的快速開關與低損耗特性使其可實現更快的功率傳輸，這對電動車、工業機器人和大功率叉車等高功率電池充電系統至關重要。如今，大多數現代直流電動車快充器均采用 GaN 器件，既能實現高效率，又具備緊湊的外形設計，非常適用于路邊和停車場等安裝空間有限的場景。

第四，GaN 器件在嚴苛工況下更具魯棒性。其可在高溫、高壓環境中穩定運行，有助于延長轉換器壽命，減少維修與更換頻率。相比之下，傳統硅器件在工業惡劣環境下容易失效。

第五，GaN 器件適用于更廣泛的電壓范圍。它們在低壓至高壓（從消費級快充器到 600V 以上的工業電源）應用中均可高效運行，具備極強的適應性。便攜消費類產品同樣能從 GaN 技術中獲益。基于 GaN 的手機及筆記本電腦充電器不僅充電速度更快，尺寸也更小，便于用戶攜帶，極大提升了日常使用的便利性。

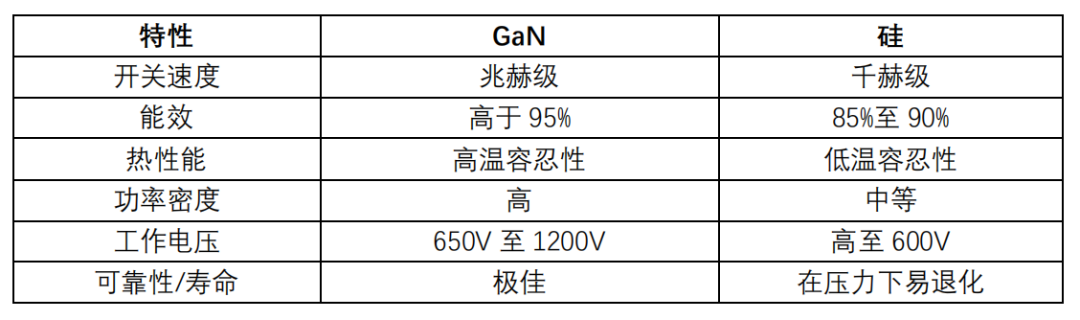

下表為GaN 與硅器件在實際應用中的綜合對比：

芯干線的解決方案

芯干線公司已開發出適用于寬電壓范圍的 GaN 器件，包括 GaN HEMT 和 GaN 模塊，可供客戶靈活選擇。客戶可根據電壓、電流等級、導通電阻及封裝尺寸等參數選擇合適的 GaN 器件。由于集成了 GaN HEMT 與柵極驅動器，芯干線公司的 GaN 模塊（如 X3G65045HMB 和XG045HB065G1）為工程師提供了高效且易于設計的解決方案。

芯干線公司還開發了適用于不同功率等級的快充評估板。無論是 240W 的消費級筆記本電腦快充器，還是 3000W 的工業服務器電源快充器，這些評估板都讓客戶能夠體驗基于 GaN的快充方案。例如，XGX-500W-48V10A 評估板實現了驚人的 1.5625 W/cm3 功率密度，效率超過 95%，適用于 PD 快充及機器人快充等場景。

GaN 器件堪稱變革性技術，它將速度、效率與緊湊設計融為一體，這些關鍵特性極大推動了現代工業電源系統的規模化應用，GaN 技術直接回應了當今快充基礎設施與高性能工業場景的迫切需求，而傳統硅器件已難以滿足這些需求。
