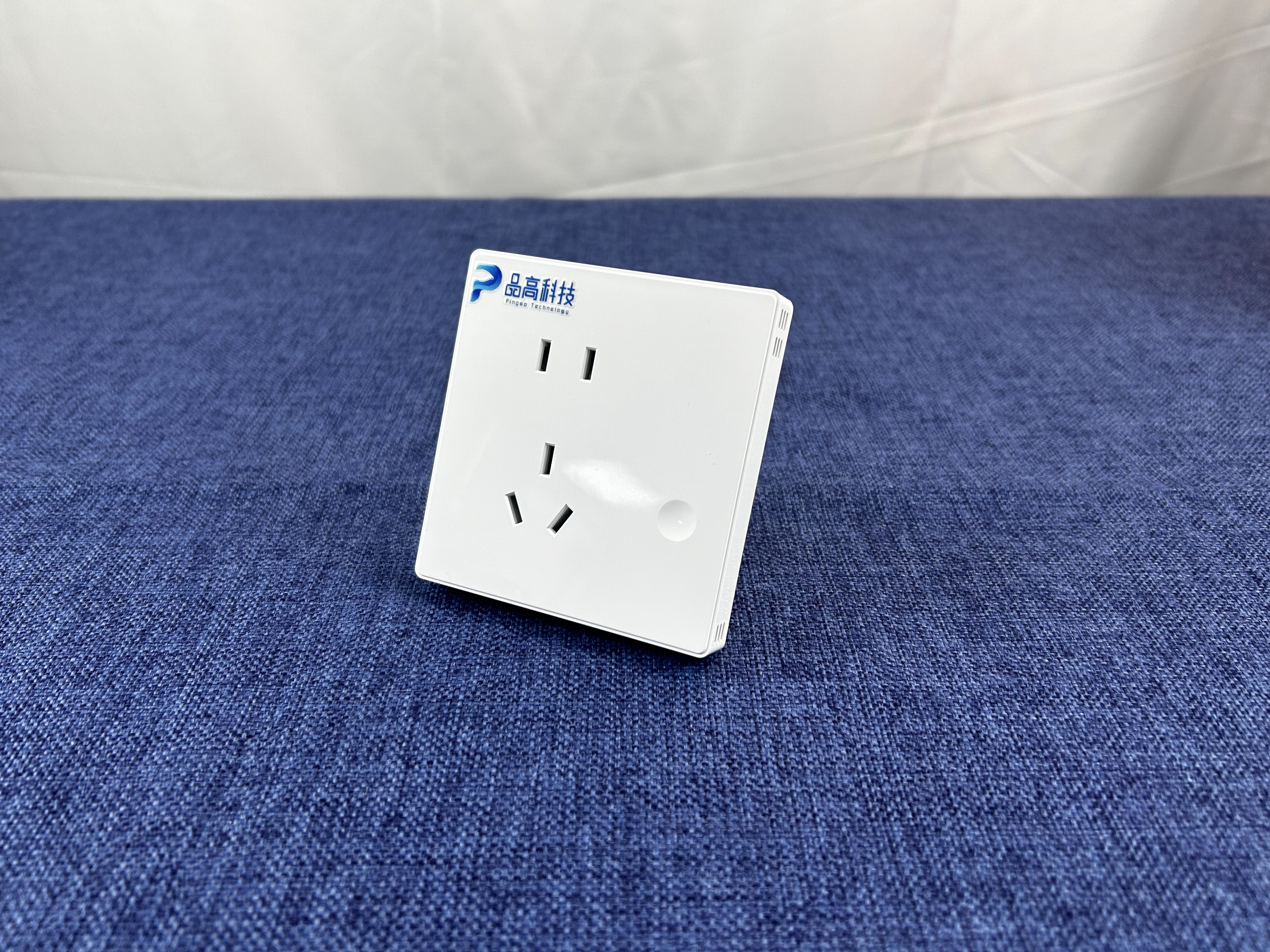

在工業供熱場景中，室溫采集器常會部署在換熱站、配電室、老舊小區樓道等強電磁干擾區域 —— 變頻器、高壓電機、配電箱等設備運行時產生的電磁輻射，極易導致采集器出現測溫數據漂移、跳變，甚至通信中斷的問題。對于追求精準測溫的智慧供熱系統而言，這種漂移會直接影響調控決策，造成供熱失衡。本文從硬件選型、電路設計、軟件優化、安裝工藝四個維度，拆解室溫采集器抗干擾的核心設計方案，為電子發燒友和工程人員提供實操指南。

一、 強電磁環境的干擾來源與危害

室溫采集器的測溫漂移，本質是電磁干擾（EMI）對傳感器信號和電路工作的擾亂，工業場景中主要干擾源分為三類：

傳導干擾：通過電源線、信號線傳導的電壓波動，比如換熱站變頻器啟停時產生的浪涌電壓，會串入采集器供電回路，影響核心芯片工作；

輻射干擾：高壓設備、電機運行時釋放的高頻電磁波，會干擾傳感器的微弱電壓信號，導致測溫數據出現無規律波動；

靜電干擾：干燥環境下的人體靜電、設備外殼靜電，可能擊穿采集器的精密元件，造成永久性漂移。

這些干擾帶來的直接危害是：測溫誤差從 ±0.3℃飆升至 ±1℃以上，數據上傳出現 “跳點”“丟包”，熱力調度平臺依據錯誤數據調控，最終引發居民家中 “冷熱不均”。

二、 硬件層面抗干擾：從源頭阻斷干擾傳導

硬件抗干擾是解決測溫漂移的核心，需從傳感器選型、電路布局、屏蔽設計三個環節入手。

1. 傳感器選型：優先選抗干擾強的工業級產品

室溫采集器的測溫核心是傳感器，不同類型傳感器的抗干擾能力差異顯著：

推薦選型：鉑電阻傳感器（Pt100/Pt1000），相比熱敏電阻（NTC），鉑電阻的阻值隨溫度變化線性度好，且對電磁干擾不敏感，即使在強輻射環境下，阻值波動也極小；

避坑提醒：避免使用廉價的熱敏電阻方案，這類傳感器在電磁干擾下，阻值易出現突變，直接導致測溫漂移；

選型細節：選擇帶差分輸出的鉑電阻模組，差分信號可有效抑制共模干擾，比單端輸出傳感器的抗干擾能力提升 3-5 倍。

2. PCB 電路設計：優化布局，減少干擾耦合

PCB 板的設計質量直接決定抗干擾效果，重點關注三個要點：

分區布局：將電路劃分為傳感器信號區、核心控制區、通信模塊區，三個區域物理隔離，避免信號區與通信模塊的高頻電路（如 NB-IoT/LoRa 模組）近距離耦合；

布線規則：傳感器信號線采用短而粗的走線，且遠離電源線路和通信模塊的天線走線，走線間距≥2mm，防止電磁耦合；同時，信號線采用 “蛇形走線”，減少高頻干擾的影響；

接地設計：采用單點接地方案，將傳感器地、電源地、外殼地匯總到一個接地點，避免形成 “地環路”—— 地環路是電磁干擾傳導的重要路徑，單點接地可大幅降低干擾串入風險。

3. 屏蔽與濾波：給電路 “穿防護衣”

針對強電磁環境，需增加物理屏蔽和濾波電路，阻斷干擾信號：

信號屏蔽：傳感器信號線使用雙絞屏蔽線，屏蔽層一端接地，可有效阻擋輻射干擾；采集器內部的傳感器信號電路，可加裝金屬屏蔽罩，隔離核心芯片與外界電磁輻射；

電源濾波：在供電回路加裝π 型濾波電路（由兩個電容和一個電感組成），濾除電網中的高頻雜波；同時搭配TVS 瞬態抑制二極管，吸收變頻器啟停產生的浪涌電壓，保護核心芯片；

外殼屏蔽：采集器外殼采用阻燃 PC 材質，并內置金屬屏蔽層，外殼接地后可將外界電磁輻射導入大地，避免干擾內部電路。

三、 軟件層面抗干擾：算法優化，修正漂移數據

硬件抗干擾無法完全消除干擾，需配合軟件算法進一步優化，確保輸出數據穩定可靠。

1. 數字濾波算法：剔除異常數據，平滑測溫曲線

針對干擾導致的 “跳點” 數據，可采用兩種經典濾波算法，結合使用效果更佳：

滑動平均濾波：連續采集 N 組溫度數據（推薦 N=10），計算平均值作為最終輸出，可有效濾除隨機干擾導致的短暫跳變；

中位值平均濾波：先采集 N 組數據，剔除最大值和最小值，再計算平均值，適合處理電磁干擾導致的大幅波動數據；

參數設置：采集周期建議設為 5-10 秒，避免采集頻率過高引入更多干擾數據。

2. 校準算法：動態補償，抵消系統漂移

即使硬件設計完善，長期使用后也可能出現微小的系統漂移，軟件校準可有效補償：

零點校準：設備出廠前，在恒溫環境下記錄傳感器的零點阻值，存儲在芯片中，運行時定期調用零點數據，修正漂移量；

分段校準：根據不同溫度區間（如 10℃、20℃、30℃）的校準數據，建立補償模型，運行時根據當前溫度自動匹配補償參數；

遠程校準：支持通過智慧平臺下發校準指令，無需現場拆機，即可完成批量設備的漂移修正。

3. 通信數據校驗：確保數據傳輸準確

電磁干擾不僅影響測溫，還可能導致通信數據出錯，需增加校驗機制：

在數據幀中加入CRC 校驗碼，接收端（調度平臺）通過校驗碼判斷數據是否被篡改，若校驗失敗則丟棄該幀數據，避免錯誤數據參與調控。

四、 安裝工藝抗干擾：細節決定最終效果

好的硬件和軟件，也需要規范的安裝工藝配合，否則抗干擾效果會大打折扣。

遠離干擾源安裝：采集器安裝位置需與變頻器、配電箱、電機等強干擾設備保持至少 1 米距離，避免直接部署在設備正上方或側面；

布線規范：傳感器信號線與動力線（如暖氣片的加熱電纜）分開走線，禁止平行布線，交叉時采用 90° 交叉，減少干擾耦合；

可靠接地：采集器外殼需可靠接地，接地電阻≤4Ω，確保電磁干擾能順利導入大地；

防潮防塵：強電磁環境往往伴隨潮濕、灰塵，需選擇防護等級≥IP30 的采集器，或加裝防水防塵盒，避免元件受潮引發的漂移。

五、 實操案例：換熱站附近采集器抗干擾改造

某熱力公司在換熱站周邊小區部署的室溫采集器，曾因變頻器干擾出現 ±1.5℃的測溫漂移，通過以下改造方案，將漂移控制在 ±0.3℃以內：

硬件升級：將原熱敏電阻傳感器更換為 Pt1000 差分輸出模組，信號線更換為雙絞屏蔽線；

電路優化：在供電回路加裝 π 型濾波電路和 TVS 二極管，PCB 板重新分區布局，增加金屬屏蔽罩；

軟件調整：啟用 “滑動平均 + 中位值平均” 組合濾波算法，采集周期設為 8 秒；

安裝整改：將采集器從換熱站隔壁樓道，遷移至距離 10 米外的居民家中，遠離干擾源。

改造后，該區域采集器的數據上傳成功率從 92% 提升至 99%，測溫精度穩定達標，熱力調控效率顯著提升。

六、 總結：抗干擾是系統工程，需多維度協同

室溫采集器在強電磁環境下的抗干擾設計，不是單一環節的優化，而是硬件選型 + 電路設計 + 軟件算法 + 安裝工藝的系統工程。對于電子發燒友而言，可從 DIY 的角度嘗試傳感器替換和濾波電路搭建；對于熱力工程人員，重點關注產品的抗干擾參數（如 EMC 認證）和安裝規范，才能從根本上解決測溫漂移問題。
