疆鴻智能智能網關破壁強磁場：DEVICENET/ETHERCAT異構融合決勝鋁焊接
項目背景

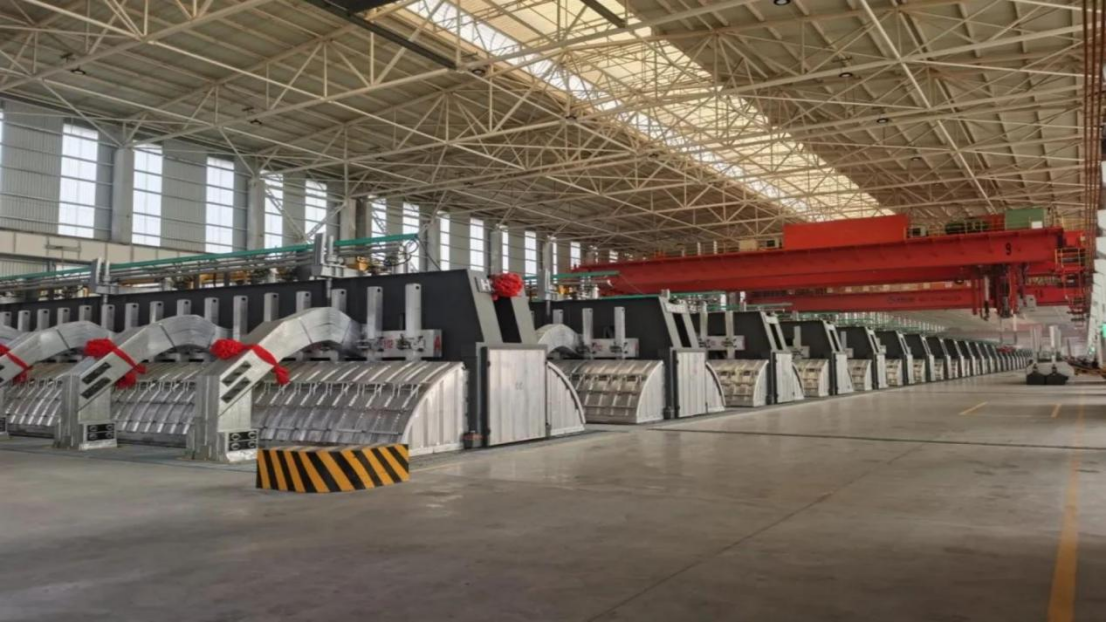

在電解鋁制造行業中，面對鋁鋼異種金屬焊接與自動化維修的技術挑戰，采用全截面窄縫焊接等先進工藝已成為提升質量、降低能耗的關鍵。此類工藝通常依賴高度自動化的焊接與維修設備，而復雜的生產環境——特別是電解系列產生的強磁場——對設備通信的穩定性和實時性提出了苛刻要求。傳統單一總線系統往往難以同時滿足高性能控制與復雜現場設備的接入需求，因此，一種能夠橋接不同工業網絡的智能網關成為解決方案的核心。

項目痛點
在實際部署中，主要面臨三大痛點：
1. 協議壁壘：現場大量自動化焊接、定位與檢測設備基于DEVICENET協議，而作為控制核心的倍福（Beckhoff）PLC系統通常采用高性能的ETHERCAT網絡，二者協議不兼容，直接互聯無法實現。
2. 環境干擾：電解車間強磁場環境嚴重威脅傳統通信電纜的信號完整性，易造成數據包丟失或延遲，直接影響焊接過程的精密控制。
3. 系統僵化：原有設備更新?lián)Q代成本高昂，如何在不替換現有DEVICENET設備的前提下，將其無縫集成至新的ETHERCAT控制系統，并保障通信的確定性與時延，是技術集成的難點。

網關配置與實現
針對上述痛點，項目選用了專用的DEVICENET轉ETHERCAT協議網關。該網關在系統架構中扮演著承上啟下的核心角色：
- 上行側（ETHERCAT端）：網關作為ETHERCAT從站，直接接入倍福PLC的ETHERCAT主站網絡。通過預先配置好的ESI（ETHERCAT從站信息）文件，PLC可像訪問本地IO站一樣，便捷地讀寫網關映射的數據區，實現周期性的確定性和高速數據交換。
- 下行側（DEVICENET端）：網關作為DEVICENET主站，主動掃描并連接車間內的各類從站設備，如焊接機器人、送絲機、位置傳感器等。網關內部完成DEVICENET報文與ETHERCAT數據幀之間的實時協議轉換與數據映射。

配置過程主要包括在網關配置軟件中，定義DEVICENET網絡的掃描列表、波特率及各從站設備的輸入/輸出數據尺寸，并建立這些數據與ETHERCAT過程數據對象（PDO）的映射關系。完成后，所有底層DEVICENET設備的數據被透明地整合進ETHERCAT網絡，供PLC統一處理。

應用優勢
引入專用協議網關后，項目取得了顯著成效：
1. 打破信息孤島：在不改動原有DEVICENET設備的前提下，成功將其融入現代ETHERCAT控制系統，保護了既有投資，實現了新舊系統的平滑融合。
2. 提升通信魯棒性：網關本身具備較強的電氣隔離與抗干擾設計，有效抵御了強磁場的負面影響，確保了焊接指令與反饋信號在惡劣工業環境中的傳輸穩定性，為高質量的全截面窄縫焊接提供了保障。
3. 優化系統性能與成本：利用了ETHERCAT的高帶寬和低延遲特性，提升了整體控制系統的響應速度與同步精度。同時，簡化了布線，降低了因通信故障導致的停機維修成本與生產能耗。

總結
在電解鋁制造的自動化升級中，疆鴻智能DEVICENET轉ETHERCAT網關并非簡單的協議轉換器，而是支撐復雜工藝、克服嚴苛環境挑戰的關鍵性智能基礎設施。它通過高效的協議橋接，將分散的自動化焊接與維修設備集成為統一、實時、可靠的智能控制系統，直接助力于解決鋁鋼異種金屬焊接等技術難題，最終在提升焊接質量、保障生產連續性與降低綜合運維成本方面發揮了不可替代的作用。這一實踐也為類似工業場景中實現異構網絡融合與數字化升級提供了可靠的技術路徑。
