Altium Designer 26.2.0

發布時間：2026年1月8日

Altium Designer 26.2.0 離線包

15天免費試用 Altium Designer

Wire Bonding 改進

支持拼板 PCB

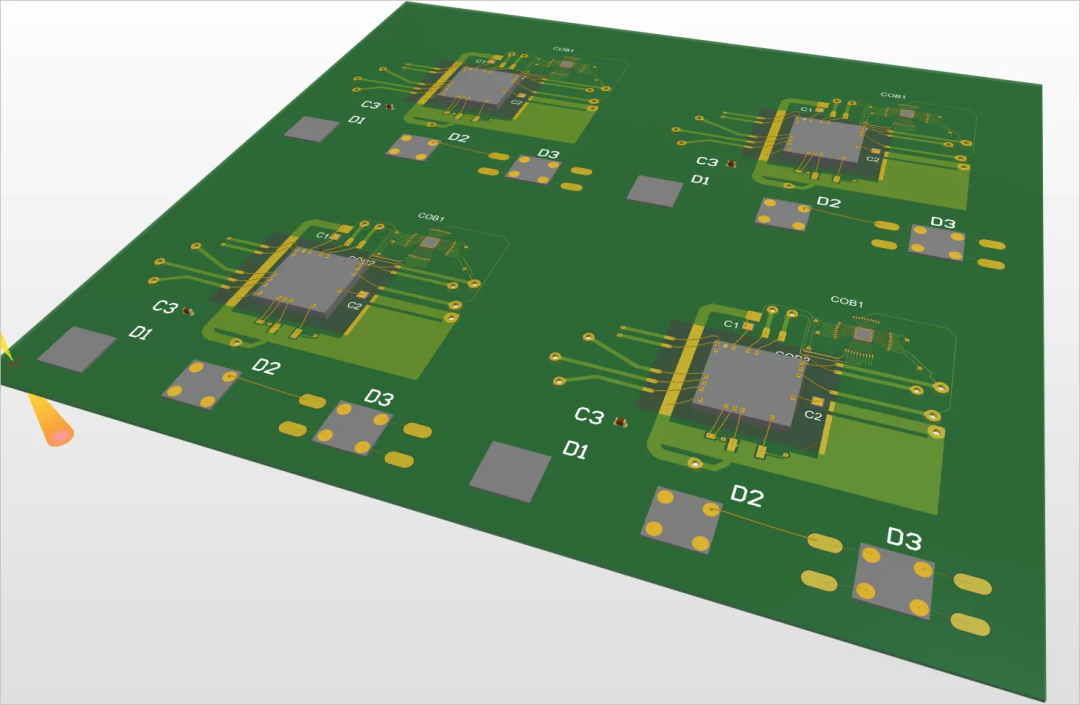

在 3D 查看拼板 PCB 文檔時，現可顯示 Wire Bonding 和裸片焊盤。

此外，現在支持從拼板 PCB 文檔生成Wire Bonding Table 報告。

有關拼板 PCB 的更多信息，請參閱拼板頁面。

用于檢測鍵合線的新查詢關鍵字

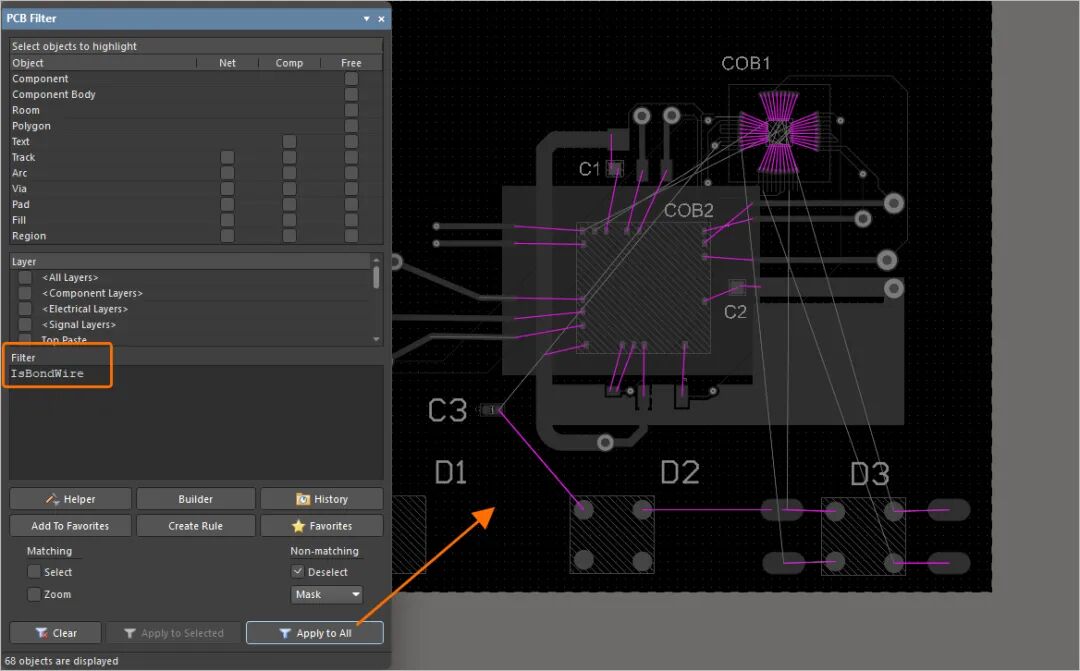

新增 IsBondwire 查詢關鍵字（PCB 對象類型檢查），可用于在 PCB/PcbLib 中構建邏輯查詢表達式，以篩選對象或限定設計規則范圍。

更多信息請參閱對象類型檢查頁面。

線束設計改進

支持在線束束體上放置中斷點

在線束布局圖（*.LdrDoc）中，現在可以在線束束體上放置中斷點，用于表明該束體為不按比例顯示。束體會在其最長線段的中間位置顯示一個中斷符號（如下方第一張圖所示），并且在 Properties 中會顯示 Drawn Length，它反映的是在設計空間中按繪圖結果得到的束體長度。通常情況下，束體的實際物理長度會大得多。當設置了 Length 字段（表示實際物理長度）且該值與繪制長度不同，束體會在其最長線段的中心顯示中斷符號，以指示該束體不按比例顯示。要放置中斷，請?jiān)谑w屬性的 Properties 區域中啟用 Add Break Symbol 選項。覆蓋了帶有中斷點之線束束體的線束包覆也會在相同位置顯示該中斷。如果線束包覆正好在束體的中斷點處結束，包覆的繪制會略微加長，如第二張圖所示。

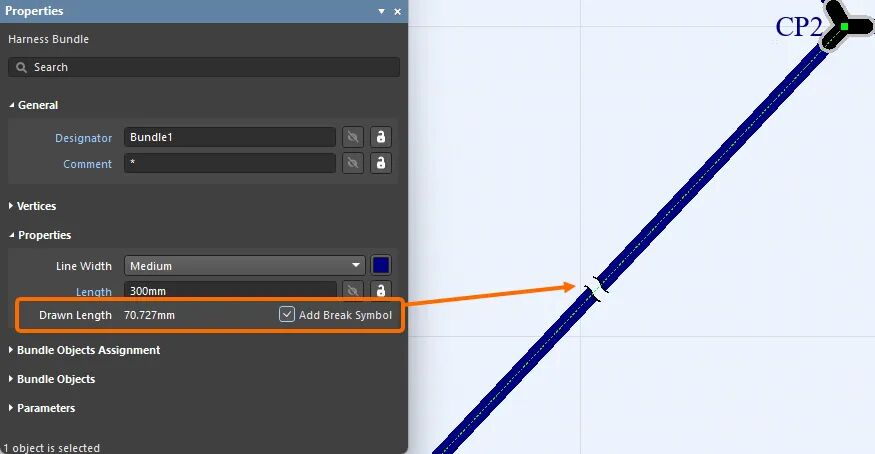

已放置的束體中斷點

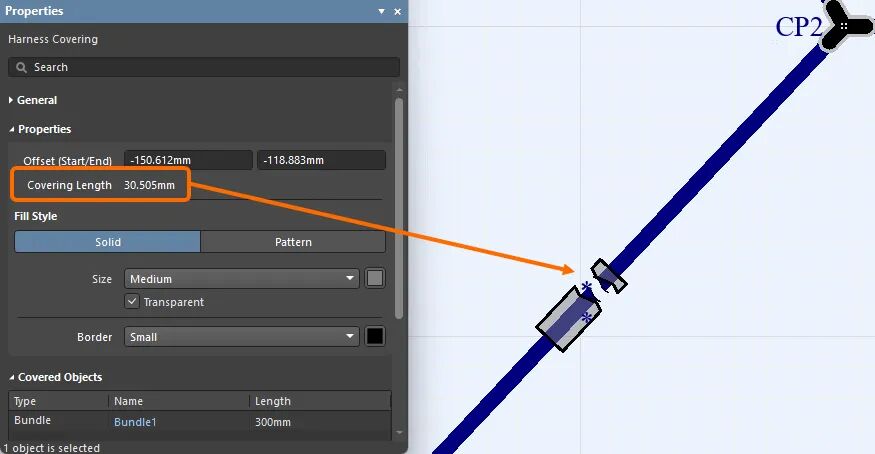

在已放置中斷點上的線束包覆

更多信息，請參閱創建線束布局圖頁面。

數據管理改進

同步元件時可保留生命周期狀態

在本次版本中，通過 Altium Designer 的 Components Synchronization 功能，在你的工作區與元件數據庫之間執行元件同步時，現在支持保留生命周期狀態。

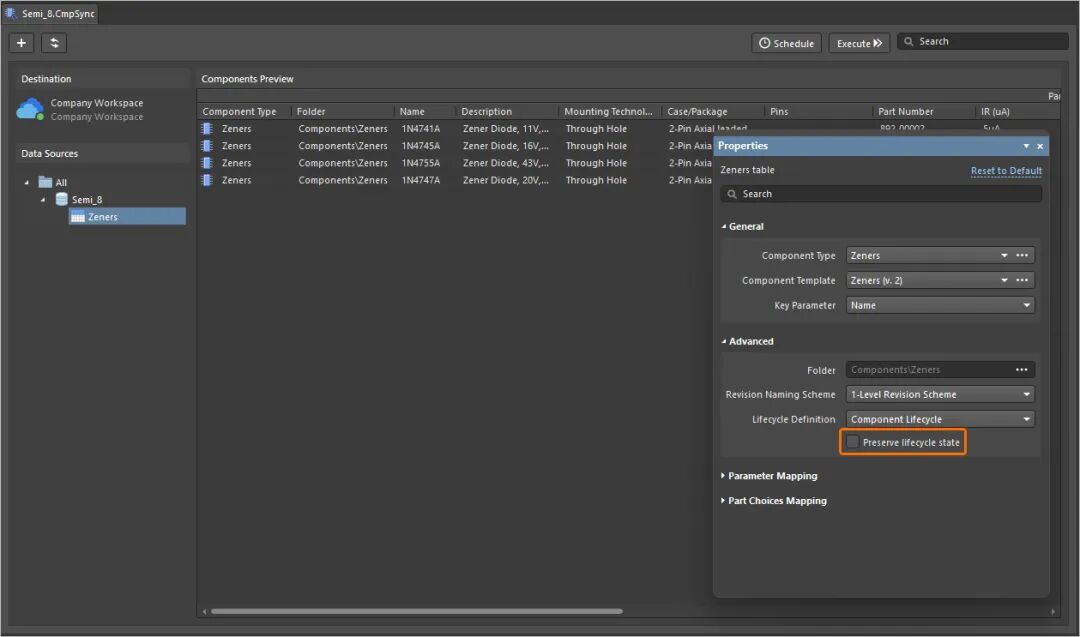

該功能由新的 Preserve lifecycle state 選項提供支持。在 Components Synchronization Configuration 文檔（*.CmpSync）中選定數據源（表）后，可在 Properties 面板的 Advanced 部分找到該選項。

請注意：該功能適用于被分配了 Allow to skip lifecycle state change for new revisions 操作權限的用戶（了解更多可參閱為工作區設置全局操作權限）。

關于 Components Synchronization 功能的更多信息，請參閱元件數據庫到工作區的數據同步頁面。

Altium Designer 26.2 正式公開的功能

以下功能在本次發行版中正式轉為 Public：

BOM CoDesign- 自 25.1 起可用

從 BOM 比較結果中排除與供應商相關的字段- 自 26.1 起可用
