一、項目背景
廣東東莞某包裝印刷龍頭企業，2025年新上一條 800 mm 幅寬、8色組凹版印刷生產線。工藝要求：

8組印刷輥必須保持≤0.05 mm的縱向圖案錯位（約 0.03°機械角）；

換卷、加減速（30～250 m/min）全程自動補償；

保持三菱 Q系列 PLC為核心的原有 CC-Link IEFB架構不變，新增 EtherNet/IP接口的 Sick AFS60A絕對值編碼器（每轉 18 bit，4096圈多圈）作位置反饋。
面對“日系 PLC＋歐系編碼器”協議鴻溝，最終采用捷米特 JM-EIPM-CCLKIE工業級協議轉換網關，實現“EtherNet/IP主站? CC-Link IEFB從站”的雙向?qū)崟r(shí)數據橋。

二、系統拓?fù)渑c設備清單

主控：三菱 Q03UDECPU + QJ71GF11-T2（CC-Link IEFB主站模塊）

伺服：三菱 MR-J4-B系列×8，走 CC-Link IEFB網絡

編碼器：Sick AFS60A-SIBN18×8，EtherNet/IP從站，每圈 262 144脈沖

協議網關：捷米特 JM-EIPM-CCLKIE協議轉換網關

人機界面：三菱 GOT2000，用于示教與診斷

電氣柜：35 mm DIN導軌安裝，網關 24 VDC/200 mA供電，IP20防護

三、網關關鍵參數配置
根據捷米特官方手冊

，JM-EIPM-CCLKIE工業級協議轉換網關在 EtherNet/IP側最多可帶 4個從站，單站最大 500 Byte；CC-Link IEFB側作為從站最大 512 Byte。本項目 8個編碼器，每軸僅需 8 Byte輸入（Position 4 Byte + Velocity 4 Byte），共 64 Byte，遠低于上限，帶寬余量充足。
具體映射：
EtherNet/IP側——
? Assembly Instance 101（輸出）：主站對編碼器清零、圈數預設（各 4 Byte）
? Assembly Instance 151（輸入）：編碼器實時位置、速度（各 4 Byte）
RPI設為 2 ms，保證 500 Hz刷新率。
CC-Link IEFB側——
?占用 4個邏輯站，每站 16 Byte Rx + 16 Byte Tx，共 64 Byte Rx/Tx。
?三菱 PLC側通過 GX Works3直接以“遠程寄存器”(RWw/RWr)方式讀寫，無需額外編程。

四、現場實施步驟
Day 1硬件安裝

在收放卷及 8組印刷輥附近安裝 AFS60A編碼器，彈性聯軸器直接連接輥軸末端，避免滑差。

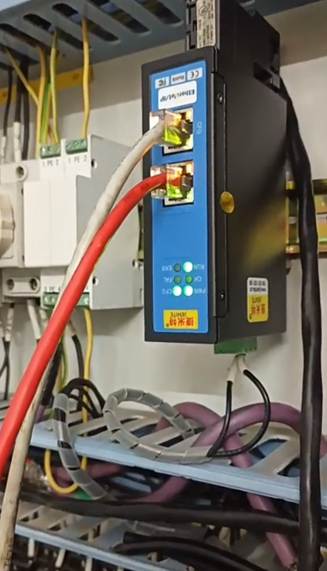

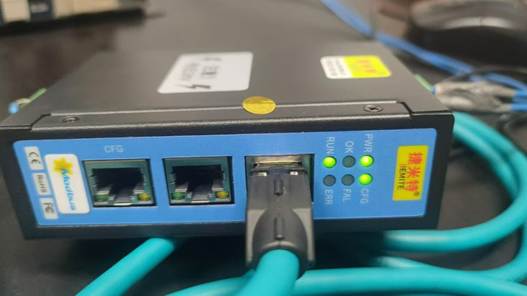

網關 JM-EIPM-CCLKIE工業級協議轉換網關固定于主電柜 DIN導軌，P1/P2口通過屏蔽 CAT5e網線依次串聯 8只編碼器；P3/P4口接入 CC-Link IEFB星形交換機（三菱 QJ71GF11-T2自帶 100 M口）。

24 VDC電源加浪涌保護器，PE端與機架大地相連，防止高速印刷時靜電干擾。

Day 2 EtherNet/IP主站配置

用捷米特 GWCConfig軟件新建工程，導入 Sick AFS60A EDS文件。

設置 8個從站 IP：192.168.1.101～108，站名“Encoder_1 … 8”。

在“連接管理”頁勾選“Enable 151/101 Assembly”，RPI=2 ms，超時 12 ms。

點擊“Build”生成 .dds文件，通過 LAN口下載至網關，RUN燈由閃轉常亮，OK燈綠色，EtherNet/IP網絡就緒

Day 3 CC-Link IEFB從站組態

打開 GX Works3，在 CC-Link IEFB配置向?qū)е刑砑印巴ㄓ眠h(yuǎn)程設備站”，站號 1～4，每站占用 16 Rx/16 Tx。

設置網關 IP 192.168.0.10（與 PLC同網段），RWw/RWr起始地址 RWw0～RWw31、RWr0～RWr31。

下載 PLC參數，重啟總線，ECT指示燈常綠，CC-Link IEFB側連通

Day 4數據對齊與 PID調試

在 PLC中建立 8軸位置環，周期 4 ms，采用“位置差 +速度前饋”策略。

通過 GOT2000示教界面慢速（30 m/min）運行，觀察每軸編碼器反饋值，與印刷“眼標”實測比對，確認網關 2 ms刷新無丟幀。

升速至 250 m/min，用高速相機拍色標，錯位 0.04 mm以內，滿足≤0.05 mm工藝要求。

五、運行效果與量化收益
?同步精度：250 m/min線速下，8色組峰值錯位 0.04 mm，比原光電碼盤方案提升 5倍。
?響應速度：EtherNet/IP側 2 ms周期，CC-Link IEFB側 3.5 ms周期，總延遲＜6 ms，加減速過程無“跑版”。
?廢品率：由 1.8 %降至 0.3 %，按 300萬米/年產能計算，節省油墨與基材成本約 42萬元/年。
?維護量：網關 IP20外殼，-45～85 ℃工業級芯片，連續運行 6個月零故障；利用內置 WebServer可遠程診斷編碼器斷線、站號沖突等問題，停機排查時間從 2 h縮至 15 min。

六、結語
通過捷米特 JM-EIPM-CCLKIE工業級協議轉換網關，這條 8色凹版印刷機在“零改動”原三菱 CC-Link IEFB架構的前提下，順利接入了 EtherNet/IP高精度編碼器，實現了 250 m/min高速下的圖案零錯位，成為該企業數字化車間的標桿產線。正如現場工程師所言：“協議不同不再是瓶頸，選對網關，日系美系設備一樣能跳‘同步芭蕾’！”
