電源效率對性能和成本效益都至關重要，影響著能源使用、運行可靠性和長期節約。假設一個典型電源的運行壽命為五年，那么由于效率較低而浪費的能源將比原始電源的成本更高!

一般來說，“效率 ”是指以最少的時間、精力、能量或資源完成任務或實現目標的能力。它衡量的是如何有效地將投入(如時間、勞動力或材料)轉化為產出(結果或產品)。

電源效率的重要性

電源效率對用戶來說有三大重要原因

(1) 輸出功率和輸入功率之間的差值就是耗散的功率(主要是熱量)

效率為 90% 的電源會損失 10% 的熱量。

效率為 95% 的電源將損失 5% 的熱量，這意味著它的溫度只有第一個例子的一半。

效率為 97.5% 的電源將損失 2.5% 的熱量，這意味著它的溫度只有第一個例子的四分之一。

這說明，即使是很小的效率差異也會導致很大的運行差異。

2) 溫度是影響設備可靠性的最重要因素

這是因為阿倫尼烏斯關系(Arrhenius relationship)是物理化學中反應速率與溫度關系的公式。阿倫尼烏斯方程認為，溫度每升高 10°C，化學反應就會翻一番。

由于化學反應涉及老化、腐蝕和電應力效應，溫度越高，故障越早發生。

任何運行溫度較低的電源通常都能延長使用壽命，這意味著有三種方法可確保較長的運行壽命：

使用額定溫度較高的元件，如額定溫度為 105°C 的電容器，而不是額定溫度僅為 85°C 的電容器。這意味著，如果內部溫度在 60°C 左右，額定溫度較高的元件就有更大的余量，不會承受過大的壓力。

使用允許自然對流冷卻的布局，以便散熱可以很容易地從設備中排出。例如，RACPRO1 系列設計有兩個垂直氣流通道，利用煙囪效應幫助被動冷卻。此外，熱敏元件(如電容器)被放置在較熱元件(如變壓器和晶體管)的下方，以減少它們的熱應力。

高效設計，避免產生廢熱。

(3) 高效率對于降低運行成本非常重要

效率為 94% 的 1kW 電源每年將浪費 365 × 24 × 6% = 526 kWh

效率為 96% 的 1kW電源每年浪費 365 × 24 × 4% = 350 kWh

盡管效率僅相差 2%，但效率為 96% 的電源的耗電量將比效率為 94% 的電源少 30%!再假設一個典型電源的運行壽命為 5 年，那么由于效率較低而浪費的能源將很容易超過電源本身的成本。

測量電源效率

在測量直流-直流轉換器和交流-直流轉換器的效率時，需要考慮不同的因素。以下是計算效率的公式，這些差異的高度概括如下：

電源效率公式

就電源而言，效率是指電源如何有效地將輸入電能(來自電源)轉換為輸出電能(用于負載設備)，而不會以熱能或其他形式的浪費形式損失能量。以百分比表示的電源效率公式如下：效率 (%) = (輸出功率/輸入功率) × 100%

例如，如果一個電源從電源輸入 100W，但只向負載設備輸出 90W，則效率為 (90W / 100W) × 100% = 90%。

測量交流-直流轉換器的效率

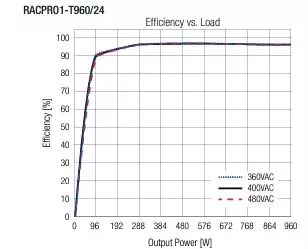

圖1: RACPRO1-T960/24效率曲線 測量AC/DC 轉換器的效率非常困難，因為需要一臺功率分析儀來精確測量輸送到轉換器的實際(有效)交流功率，并對電壓和電流之間的相位角 (Cos Phi) 進行補償。此外，對于沒有功率因數校正 (PFC) 的交直流轉換器，任何諧波都會影響測量結果。大多數功率分析儀最多可測量到 39 次諧波(根據 IEC EN 61000-3-2 標準的規定)。不過，要獲得真正精確的測量結果，必須測量 99 次諧波，并在長時間(幾分鐘)內求取平均值，尤其是使用脈沖跳變等低功耗待機技術的現代控制器集成電路。

應在所有不同的運行條件下(低線到高線、低負荷到滿負荷)進行效率測量。無負載時的效率始終為 0%。這是因為當轉換器運行時，它將消耗少量的 “內務 ”功率來運行開關電路，同時不提供輸出功率(零負載電流)。這意味著電源的典型效率曲線將顯示空載時的零效率。

此外，最高效率通常出現在較高負載時，但好的電源設計在 50% 或更低負載時效率幾乎不會降低。此外，效率曲線與電源電壓的關系不大，盡管隨著交流電壓的下降，輸入電流會上升，從而導致一些額外的 I2R 損耗。RACPRO1 系列的效率曲線非常出色。不僅在所有負載條件下效率都與電源電壓無關，而且在 30% 負載時就能達到 96% 的峰值效率，并在 100% 負載時保持穩定，從而涵蓋了所有典型的工業負載條件。

最后，待機功耗也很重要，這首先是為了在設備長時間處于待機模式時節省電費，其次是為了滿足歐盟和美國的功耗生態目標和立法要求。RACPRO1-T960/24 的待機功耗僅為 2W左右，盡管在負載突然需要時可以提供超過 1150 W的功率。

高性能 RACPRO1 DIN 導軌電源

為了滿足最苛刻的工業應用，我們最近推出了 RACPRO1 系列 DIN 導軌電源。RACPRO1-T240, -T480, 和 -T960 的功率分別為 240、480 和 960 W(圖 1)。

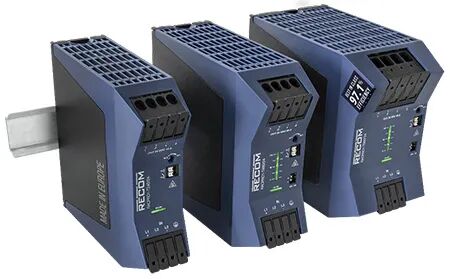

圖 2. RACPRO1 家族： T240(左)、T480(中)和 T960(右)

該系列電源的效率在同類電源中處于行業領先地位，功率因數校正 (PFC) > 0.9，效率分別為 94.1% (RACPRO1-T240)、95.3% (RACPRO1-T480) 和 97.1% (RACPRO1-T960)。

其他資源

RECOM AC/DC、DC/DC 和 EMC 知識手冊提供了成功實施 AC/DC 電源設計所需的經驗和知識。第 12 章討論了如何降低內務功耗以及一些測量技術。

此外，RECOM 的 AC/DC 電源的能效： 生態設計法規 "是由政府或監管機構制定的一套標準和指南，旨在確保產品在整個生命周期內最大限度地減少對環境的影響。這些法規主要側重于通過減少浪費、排放和資源消耗來提高能效和促進可持續發展。

RACPRO1 網頁提供了有關這一令人振奮的新型 DIN 導軌安裝式電源系列的更多信息。
