手把手的配置糾錯指南，RS485轉profinet網關通信數據采集器

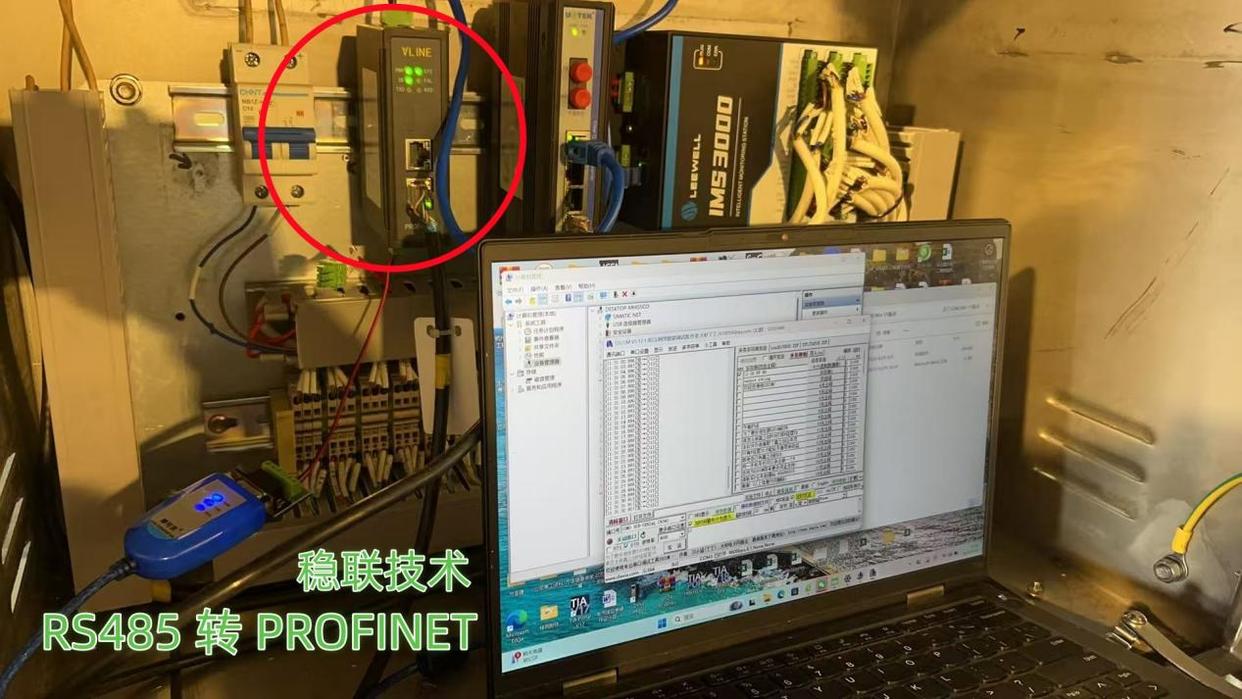

在華南船運機械調試現場，通過穩聯技術RS485轉PROFINET協議轉換網關，實現了現場采集器與PLC系統的高效、穩定通信。該網關作為核心通信樞紐，一端連接基于RS485接口的各類采集器（如溫度、壓力傳感器或電表），另一端通過工業以太網接入PROFINET網絡，與西門子等主流PLC進行數據交互。

網關內置協議解析功能，將采集器上傳的Modbus RTU等串行數據轉換為PROFINET IO標準幀，確保PLC可實時讀取設備狀態和工藝參數。同時，網關支持雙向通信，PLC也可下發控制指令至現場設備。其電氣隔離與抗干擾設計保障了在復雜工業環境下的通信可靠性，而模塊化配置便于靈活適配不同波特率與數據格式。

下面是實際配置過程中的一些問題及解決方案

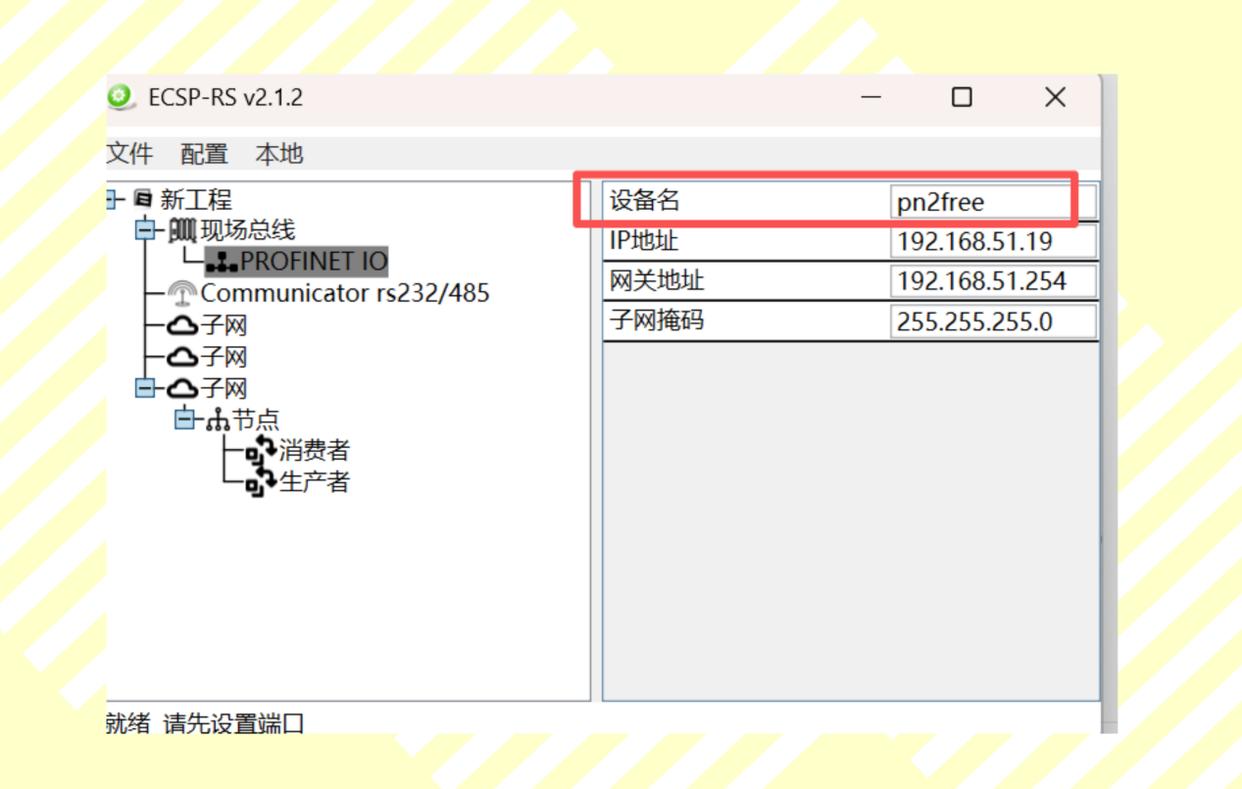

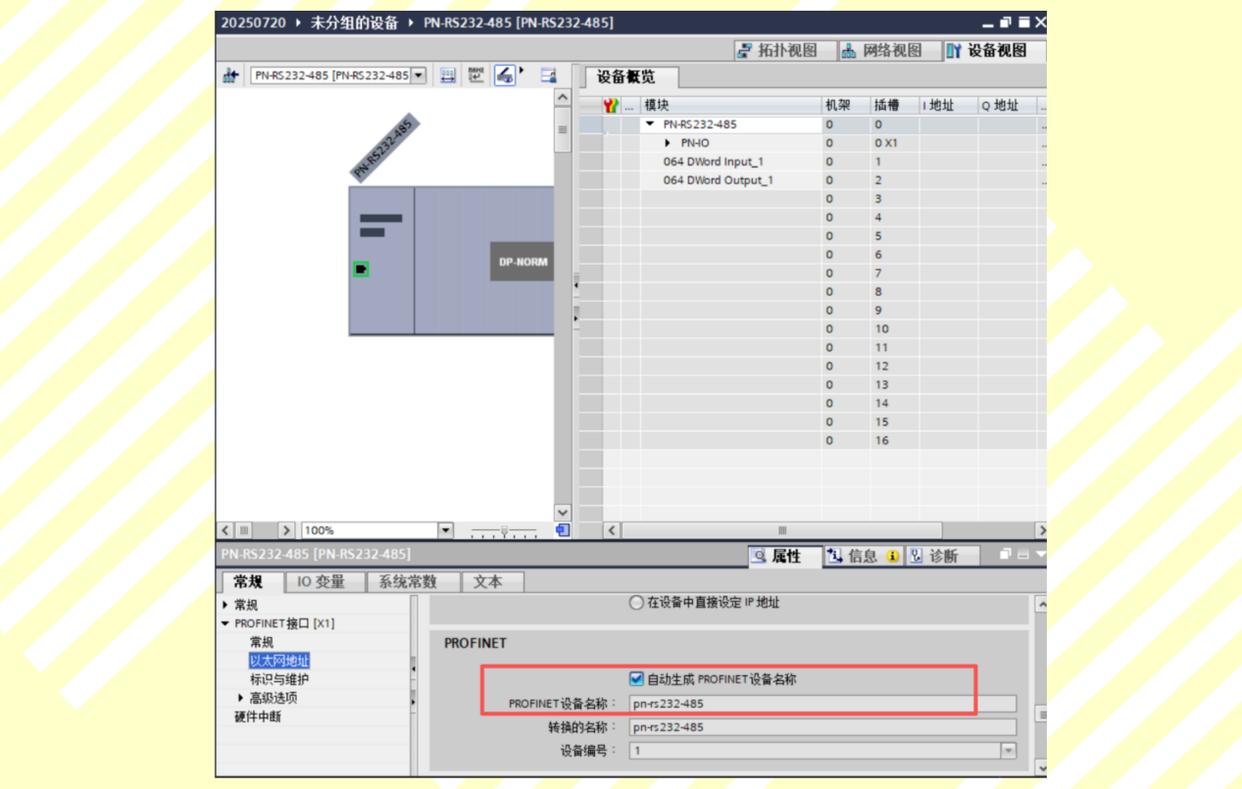

1.兩個設備名稱要一樣

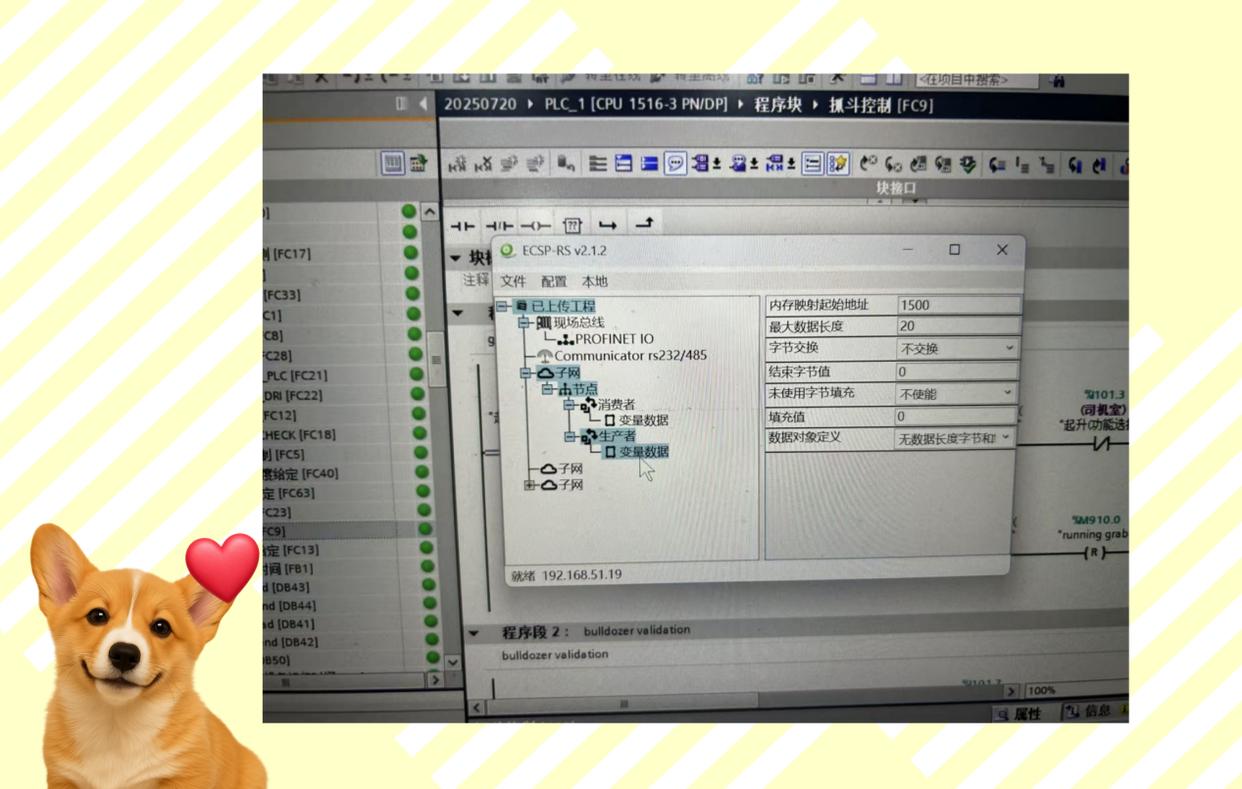

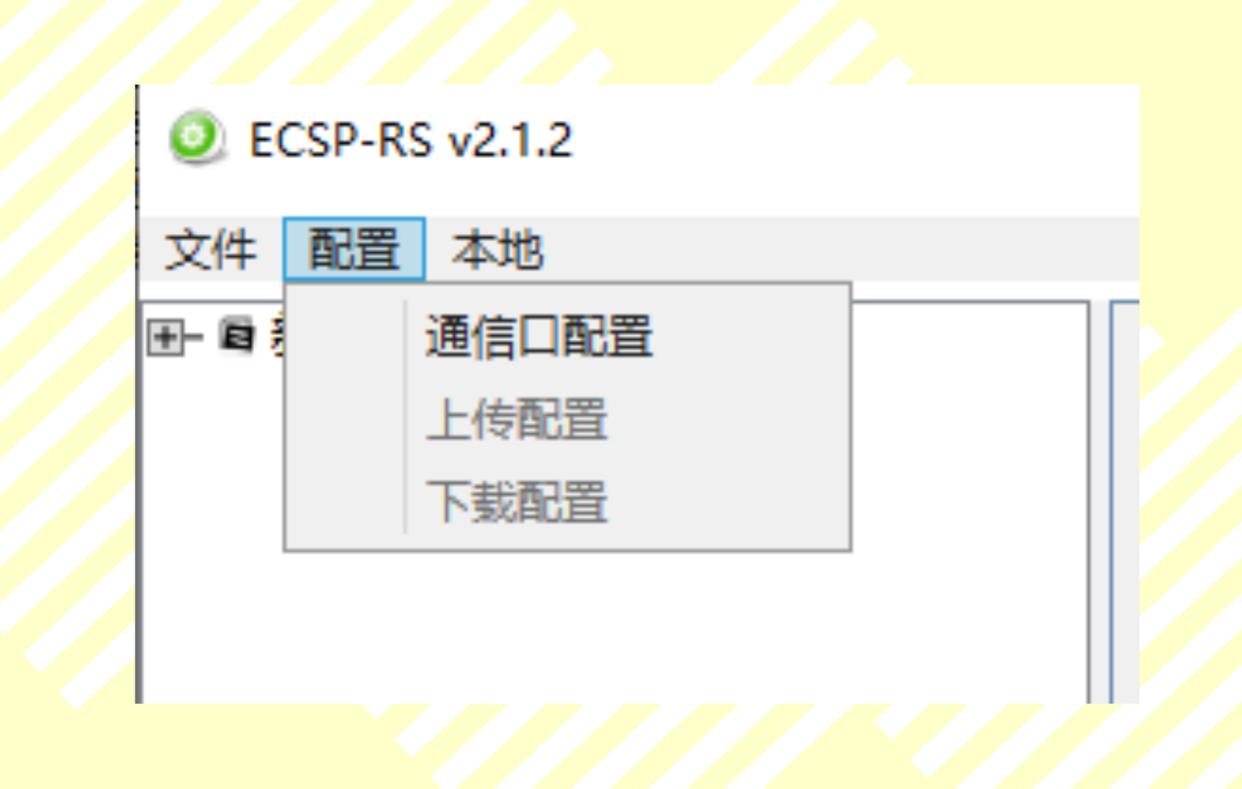

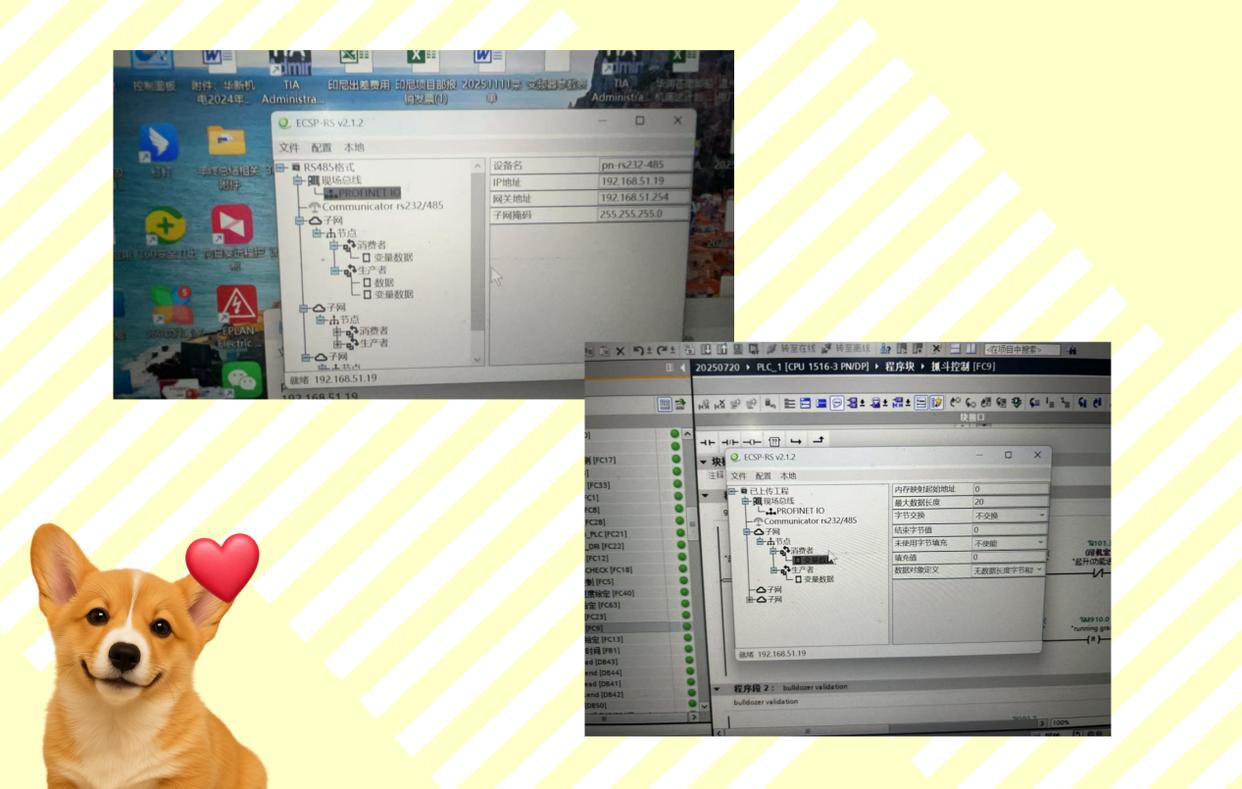

2.模塊軟件我離線配置好了，下載進模塊里

3.雙擊下方掃描出來的，然后再確定

4.下載成功

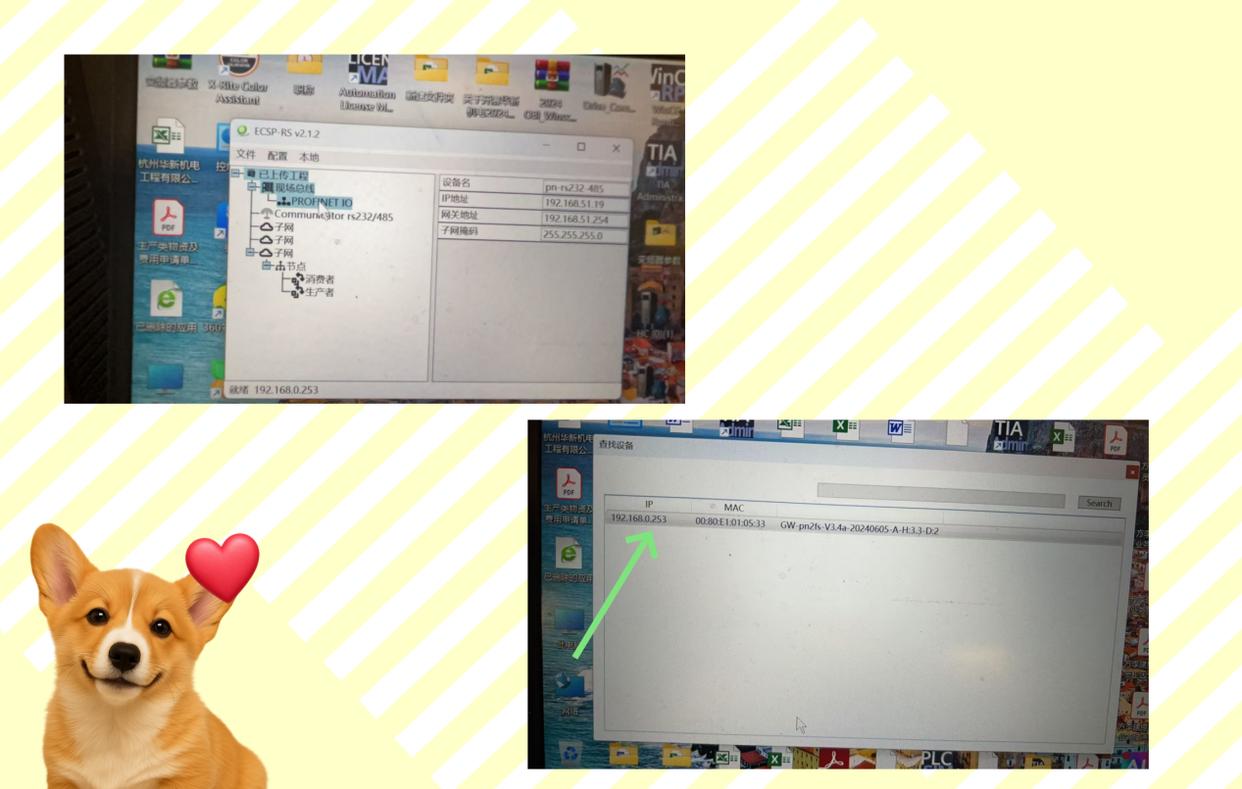

5.下載成功卻一直ping不通，搜索的地址ip還是0.253

那么問題出現在哪？

6.這是時候可以選擇重新給網關上電即可-選擇PNIO-COM3

7.又配置了一下，還是沒有數據傳輸過來

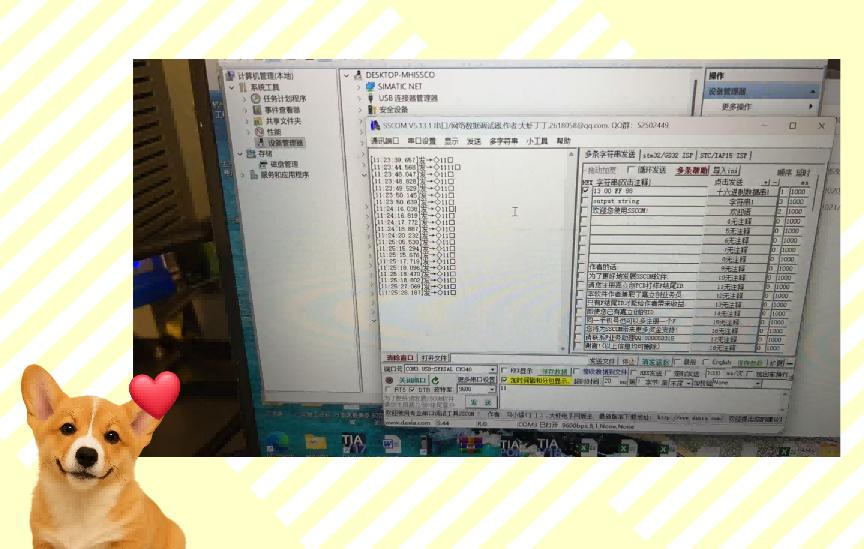

8.此時接個usb轉485

先把這UB轉485接到網關那個三個端口兒的最上邊兒，那個就是AB1的那個a1 B1的那個，然后您把這個這個這個。軟件打開，您調到相同的波特率，然后你再發幾個數字，看PLC能不能收著。

8.打開RS485格式.abcprj，這個項目修改一下IP地址和設備名稱在下載，其他參數不變

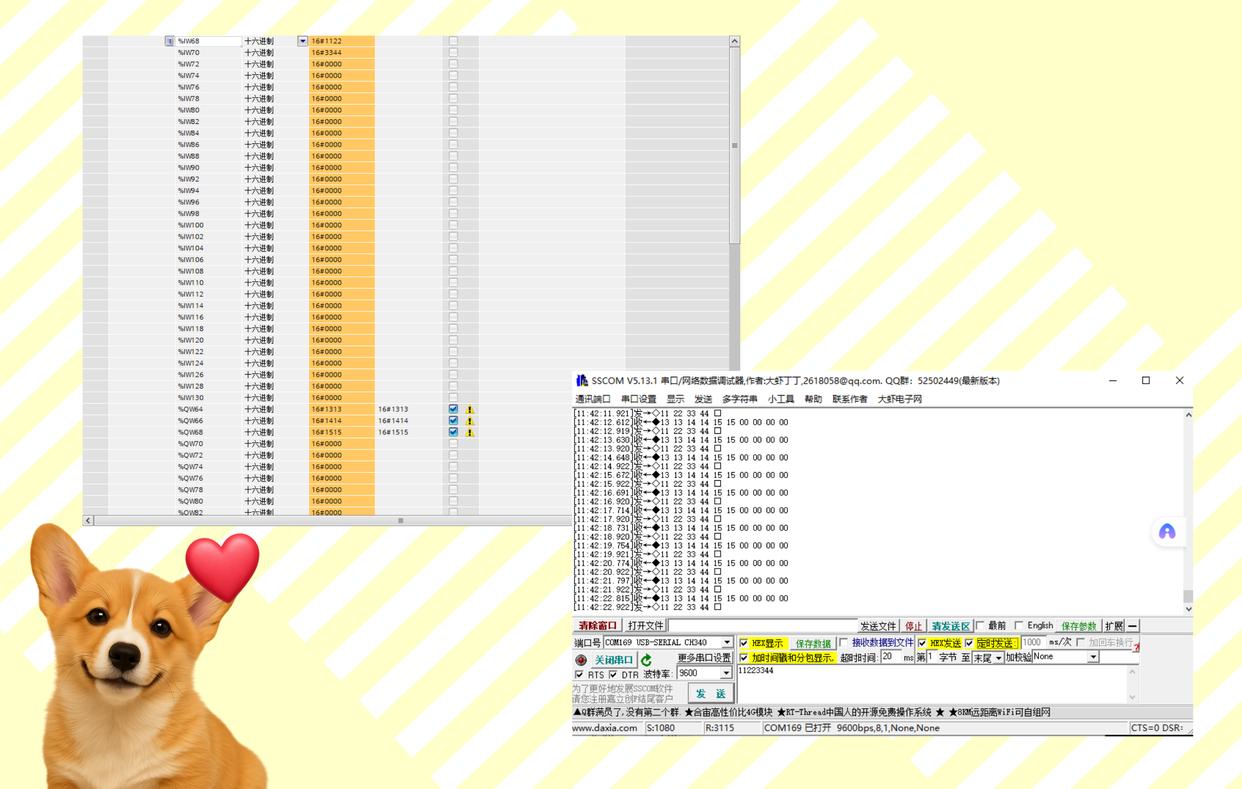

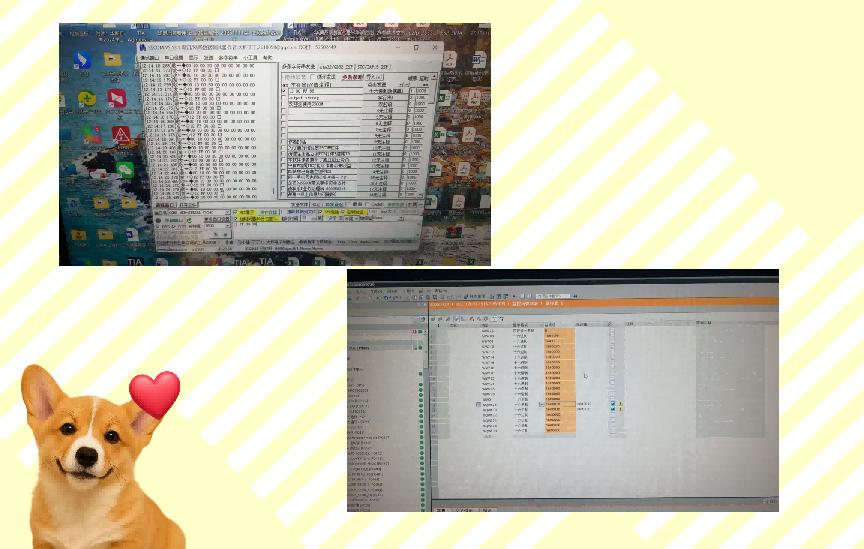

9.用usb轉485都有數據，網關燈閃爍也是正常狀態

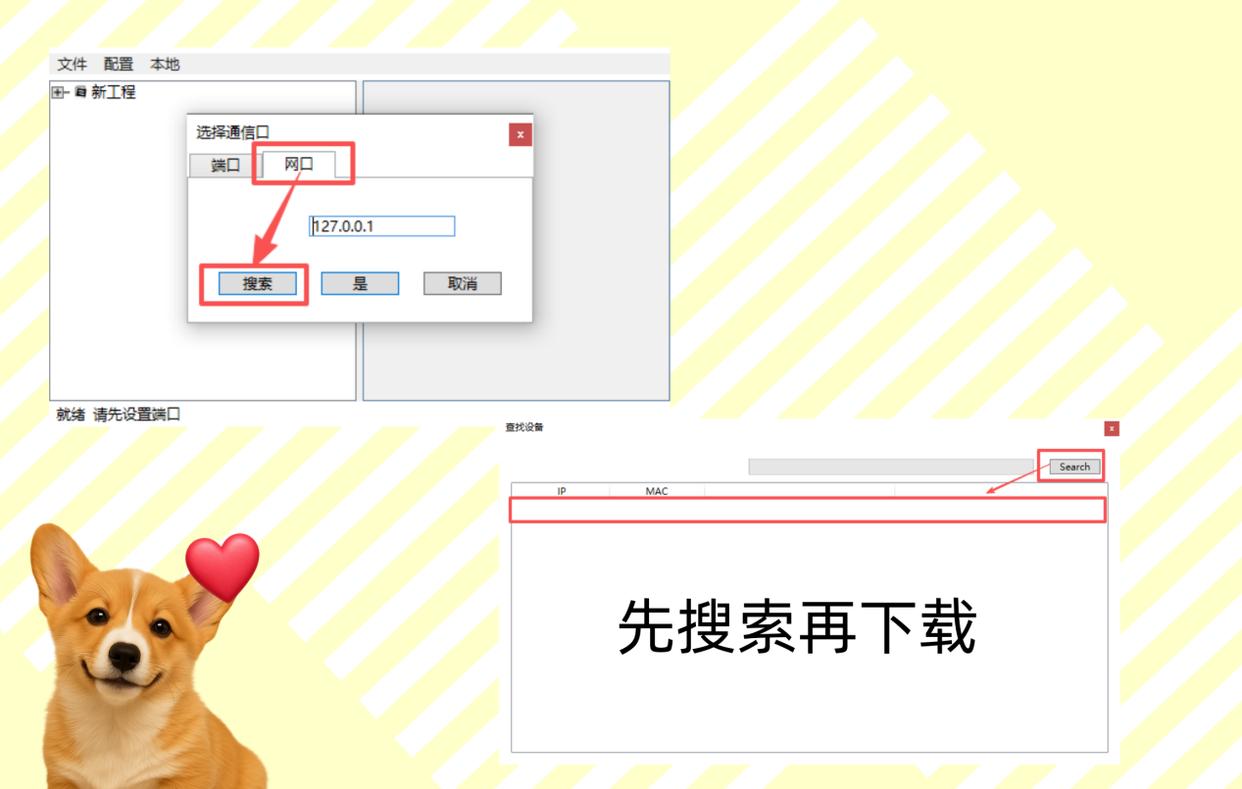

再次先搜索在下載。

此時收發都有。
