英集芯IP2075_34S 是英集芯科技推出的一款高性能AC-DC反激控制器芯片，專為氮化鎵（GaN）充電器、快速充電器及電源適配器等應用設計，具備高集成度、高效率及多重保護機制等特點。以下是對該芯片的詳細介紹：

一、核心特性
集成氮化鎵（GaN）FET：
內置高壓氮化鎵功率管，具備高耐壓、高開關速度特性，提升電源轉換效率。
省去傳統啟動電阻，降低待機功耗。
交流輸入移除時，HV引腳實現X電容快速放電，進一步減少待機損耗。
高效能設計：
寬輸入/輸出電壓條件下保持高效率。
寬開關頻率范圍（自適應調節），優化輕載與滿載效率。
結合頻率折返與谷底導通技術，減少開關損耗。
低EMI設計：內置抖頻電路，降低輻射干擾與共模噪聲。
多模式控制：
支持準諧振（QR）、PFM、CCM模式，適應不同負載場景。
自適應多模式控制（MMC）：根據負載動態切換工作模式，平衡效率與響應速度。
二次側調節（SSR）支持：提升輸出電壓/電流精度，滿足精密設備需求。
多重保護機制：
輸入/輸出過壓/欠壓保護（Line_OVP、VS_OVP、VS_UVP）。
VDD過壓保護（VDD_OVP）、過溫保護（OTP）、Brown-in/Brown-out檢測。
帶補償的過功率保護（OLP），防止過載損壞。

二、應用場景
移動設備適配器：如手機、平板電腦、筆記本電腦等充電器的核心控制芯片。
高功率密度快速充電器：支持快充協議，實現高效、緊湊的電源設計。
高能效反激式輔助電源：工業設備、通信基站等場景的輔助供電模塊。

三、技術優勢
簡化電路設計：集成GaN FET與啟動電路，減少外圍元件數量。
提升能效表現：通過多模式控制與低待機功耗技術，滿足全球能效法規。
增強系統可靠性：完善的保護功能降低故障風險，延長產品壽命。
支持高密度設計：小型封裝與高效性能，助力緊湊型電源產品開發。

四、封裝與定制化

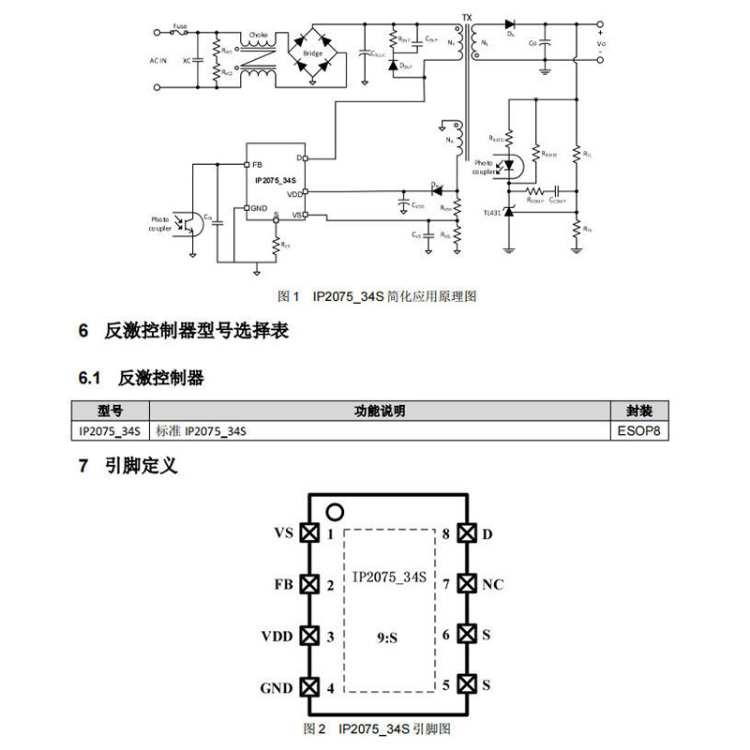

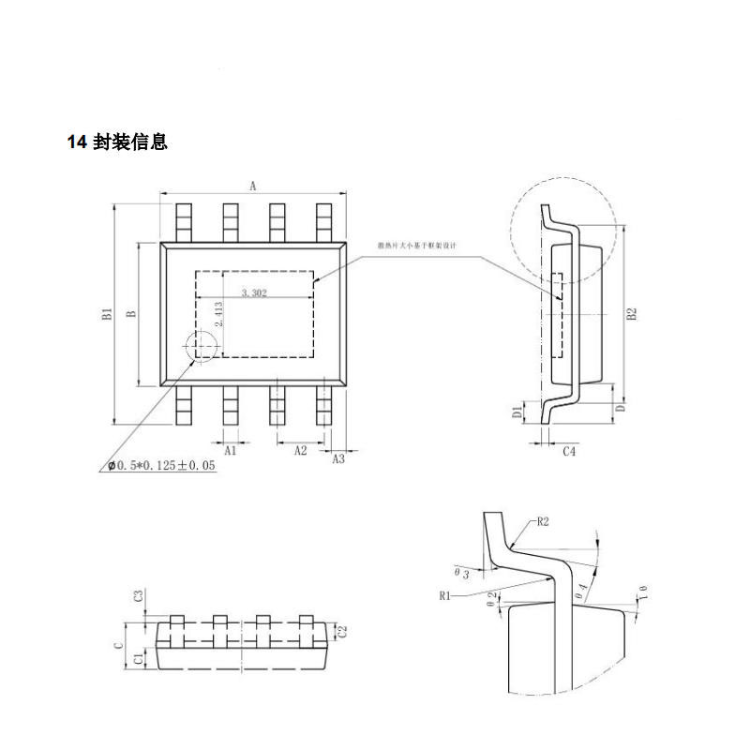

封裝形式：采用ESOP8（6×8mm）封裝，緊湊設計，適合高功率密度應用。

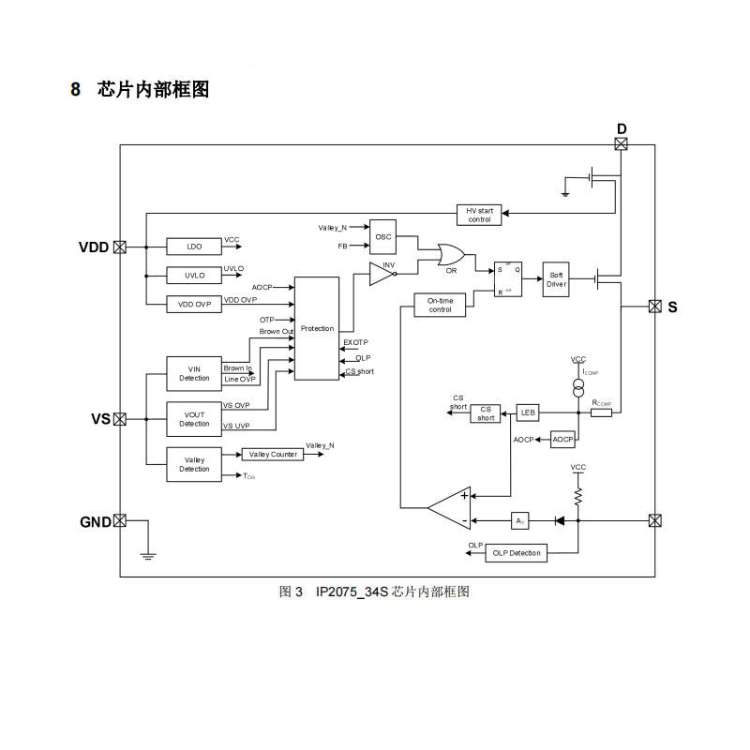

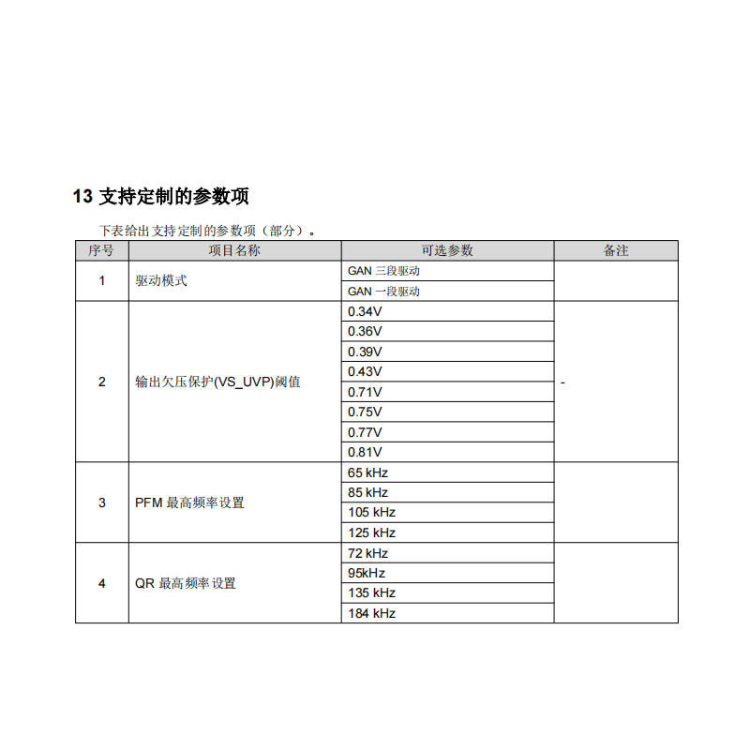

高度可定制化：支持最大頻率、保護閾值（如VVS_OVP、VVS_UVP）等參數配置，滿足不同應用需求。
