觸拓 CT156H 15.6 寸智能預約電子門牌技術參數

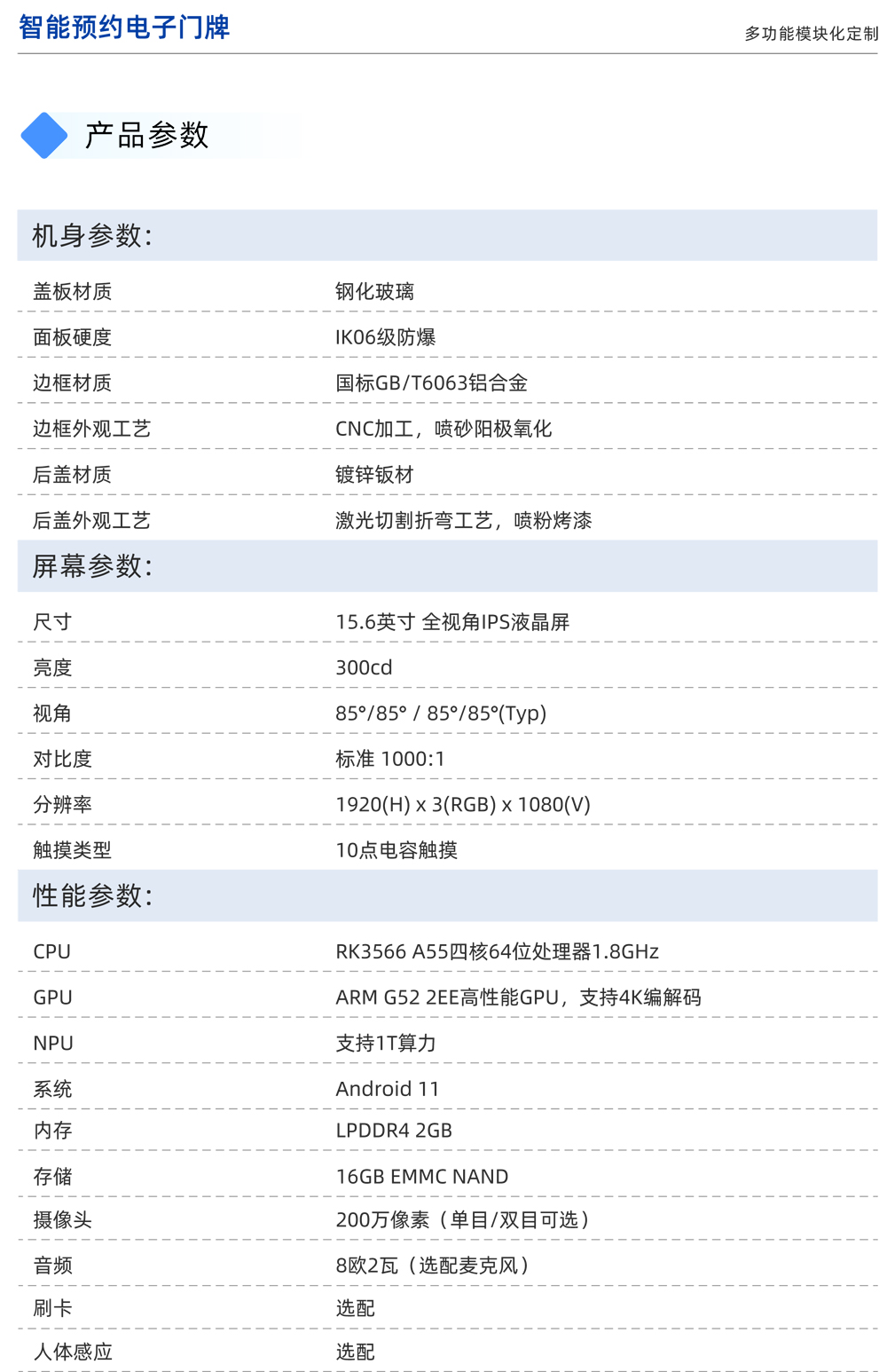

一、機身參數
- 品牌：觸拓
- 蓋板材質：鋼化玻璃
- 面板硬度：IK06 級防爆
- 邊框材質：國標 GB/T6063 鋁合金
- 邊框外觀工藝：CNC 加工，噴砂陽極氧化
- 后蓋材質：鍍鋅板材
- 后蓋外觀工藝：激光切割折彎工藝，噴粉烤漆
二、屏幕參數（15.6 寸）
- 尺寸：15.6 寸全視角 IPS 液晶屏
- 亮度：300cd
- 視角：85°/85°/85°/85°(Typ)
- 對比度：標準 1000:1
- 分辨率：1920 (H) × 3 (RGB) × 1080 (V)
- 觸摸類型：10 點電容觸摸
三、性能參數
- CPU：RK3566 A55 四核 64 位處理器 1.8GHz
- GPU：ARM G52 2EE 高性能 GPU，支持 4K 解碼
- NPU：支持 1T 算力
- 系統：Android 11
- 內存：LPDDR4 2GB
- 存儲：16GB EMMC NAND
- 攝像頭：200 萬像素（單目 / 雙目可選）
- 音頻：8 歐 2 瓦（選配麥克風）
- 刷卡：選配
- 人體感應：選配

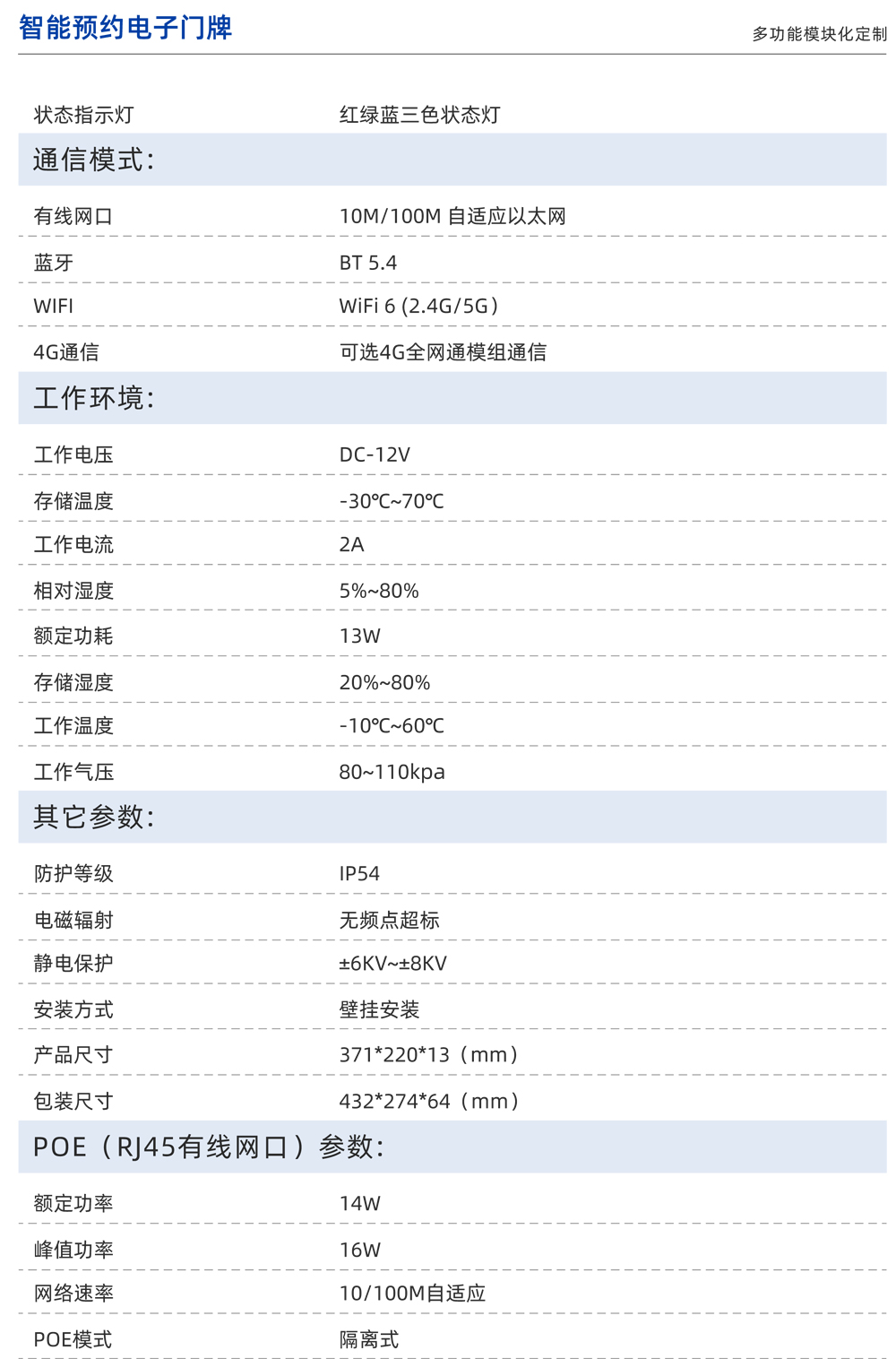

四、通信模式
- 有線網口：10M/100M 自適應以太網
- 藍牙：BT 5.4
- WiFi：WiFi6（2.4G/5G）
- 4G 通信：可選 4G 全網通模組通信
五、工作環境
- 工作電壓：DC-12V
- 存儲溫度：-30℃~70℃
- 工作電流：2A
- 相對濕度：5%~80%
- 額定功耗：13W
- 存儲濕度：20%~80%
- 工作溫度：-10℃~60℃
- 工作氣壓：80~110kpa
六、其他參數
- 防護等級：IP54
- 電磁輻射：無頻點超標
- 靜電保護：±6KV~±8KV
- 安裝方式：壁掛安裝

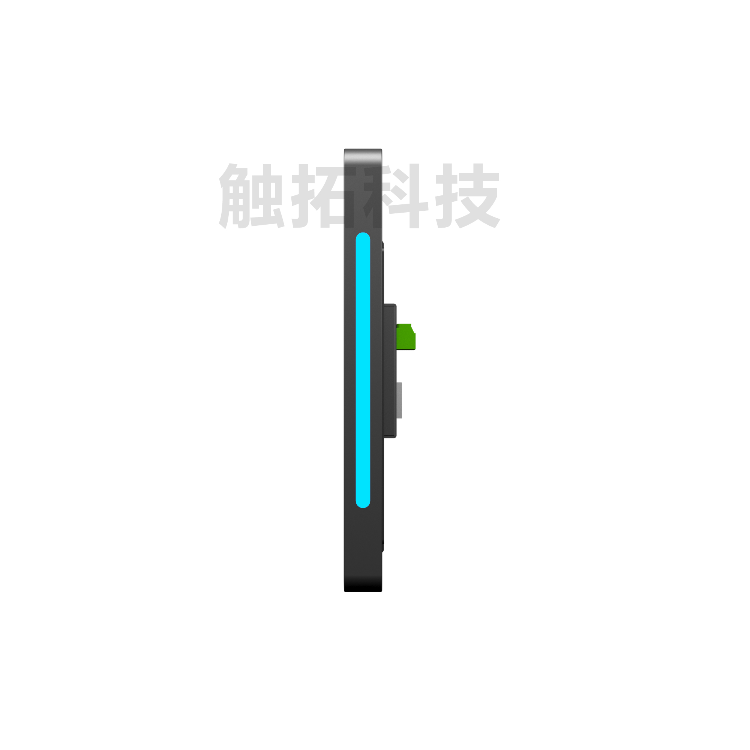

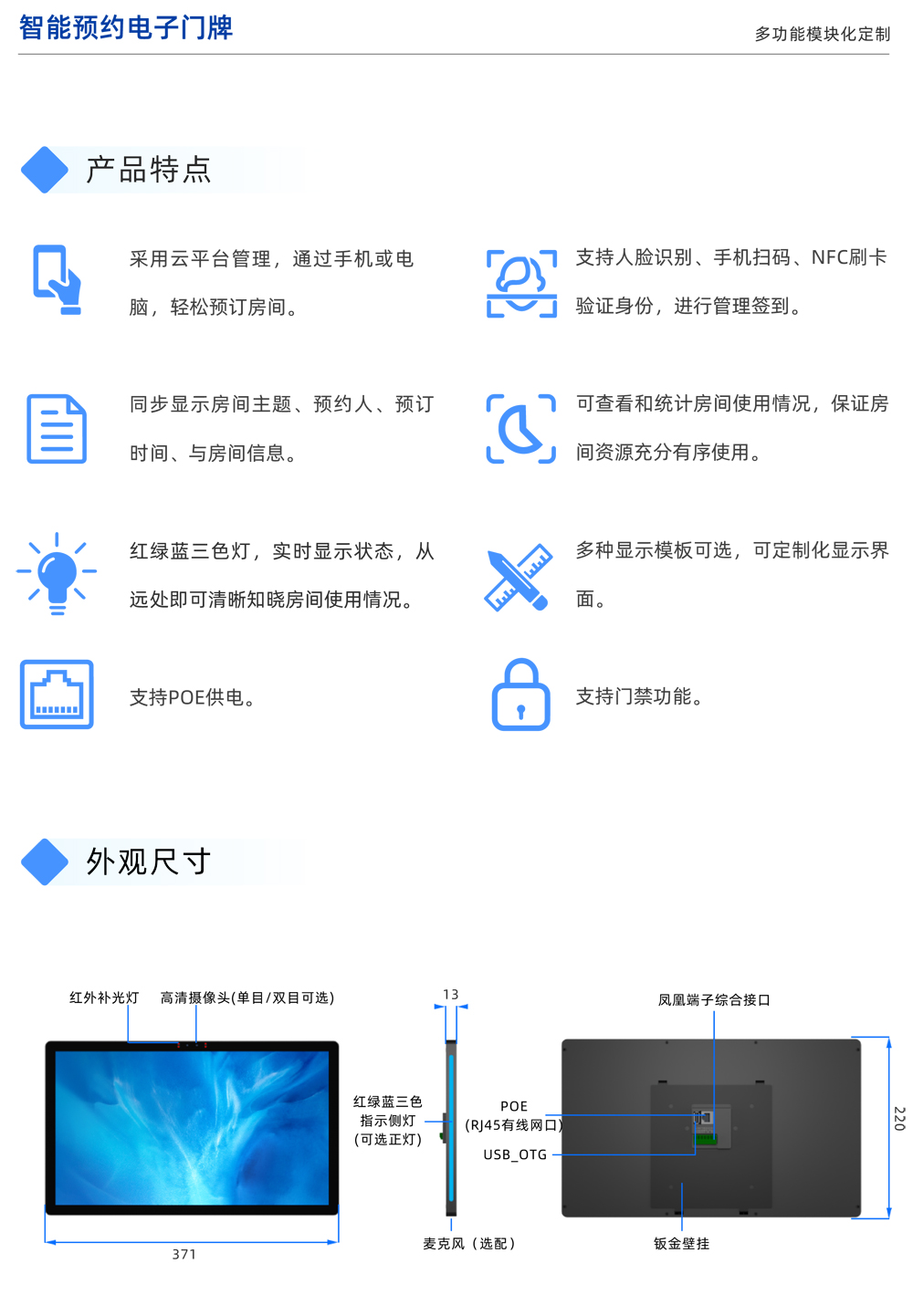

- 產品尺寸：371*220*13（mm）
- 包裝尺寸：432*274*64（mm）
七、POE（RJ45 有線網口）參數
- 額定功率：14W
- 峰值功率：16W
- 網絡速率：10/100M 自適應
- POE 模式：隔離式

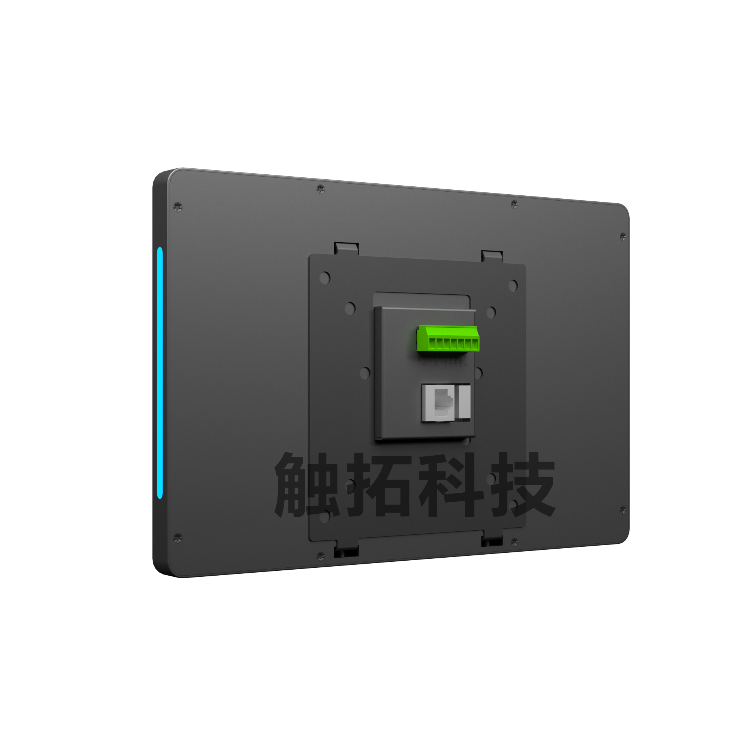

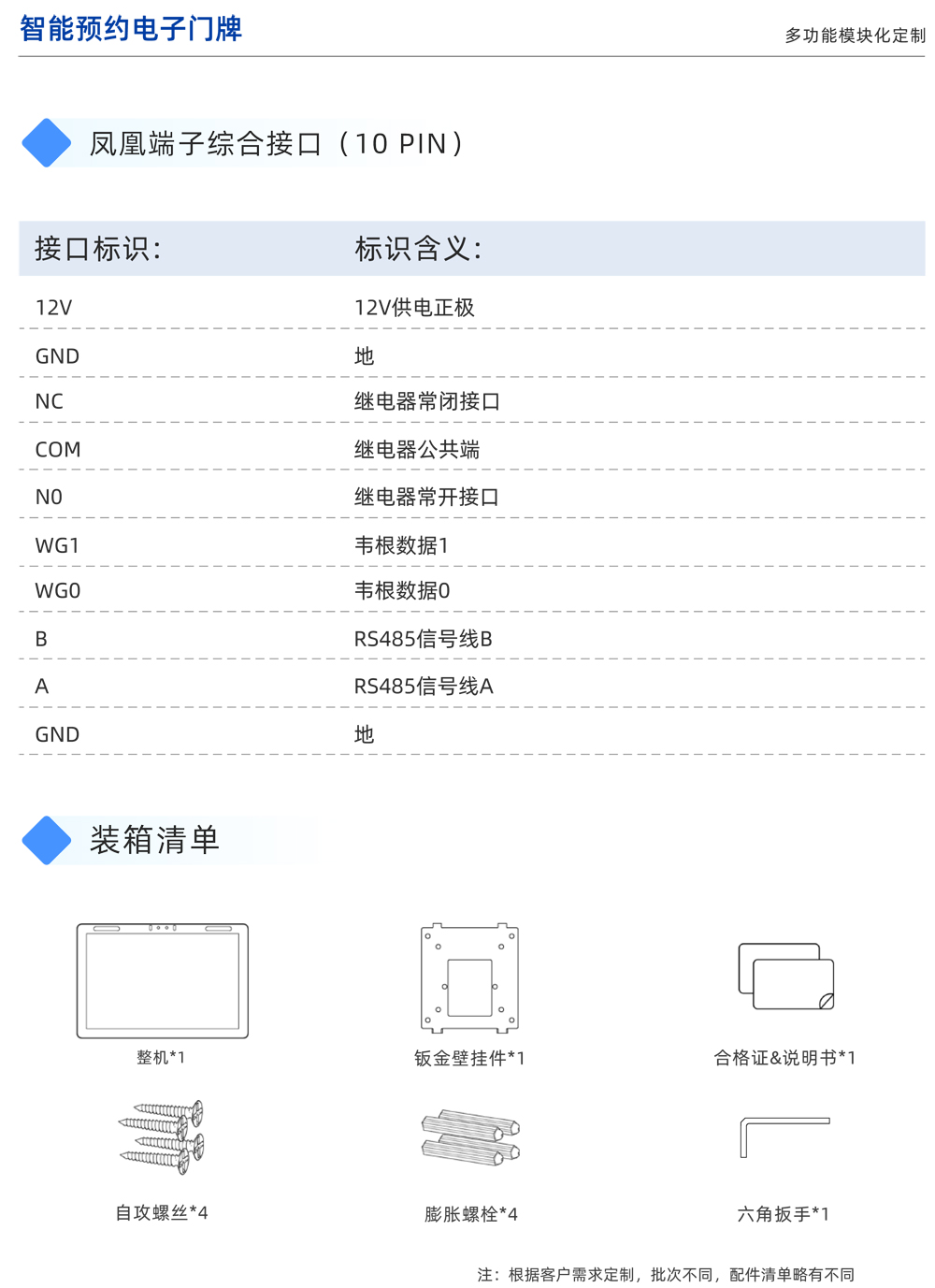

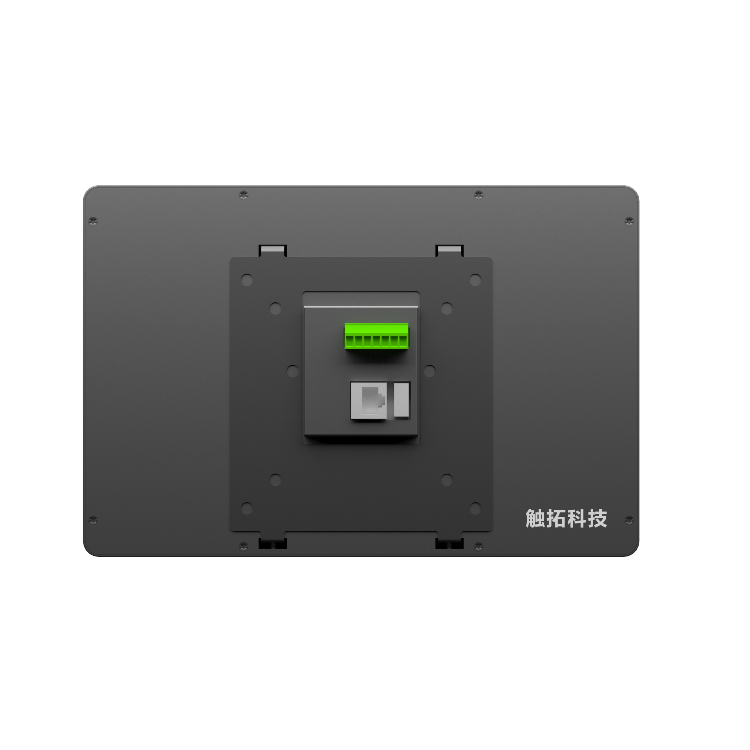

八、鳳凰端子綜合接口（10 PIN）
| 接口標識 | 標識含義 |
|---|---|
| 12V | 12V 供電正極 |
| GND | 地 |
| NC | 繼電器常閉接口 |
| COM | 繼電器公共端 |
| NO | 繼電器常開接口 |
| WG1 | 韋根數據 1 |
| WG0 | 韋根數據 0 |
| B | RS485 信號線 B |
| A | RS485 信號線 A |
| GND | 地 |
