觸拓 CT133H 智能會議預約電子門牌 - 產品說明及技術參數

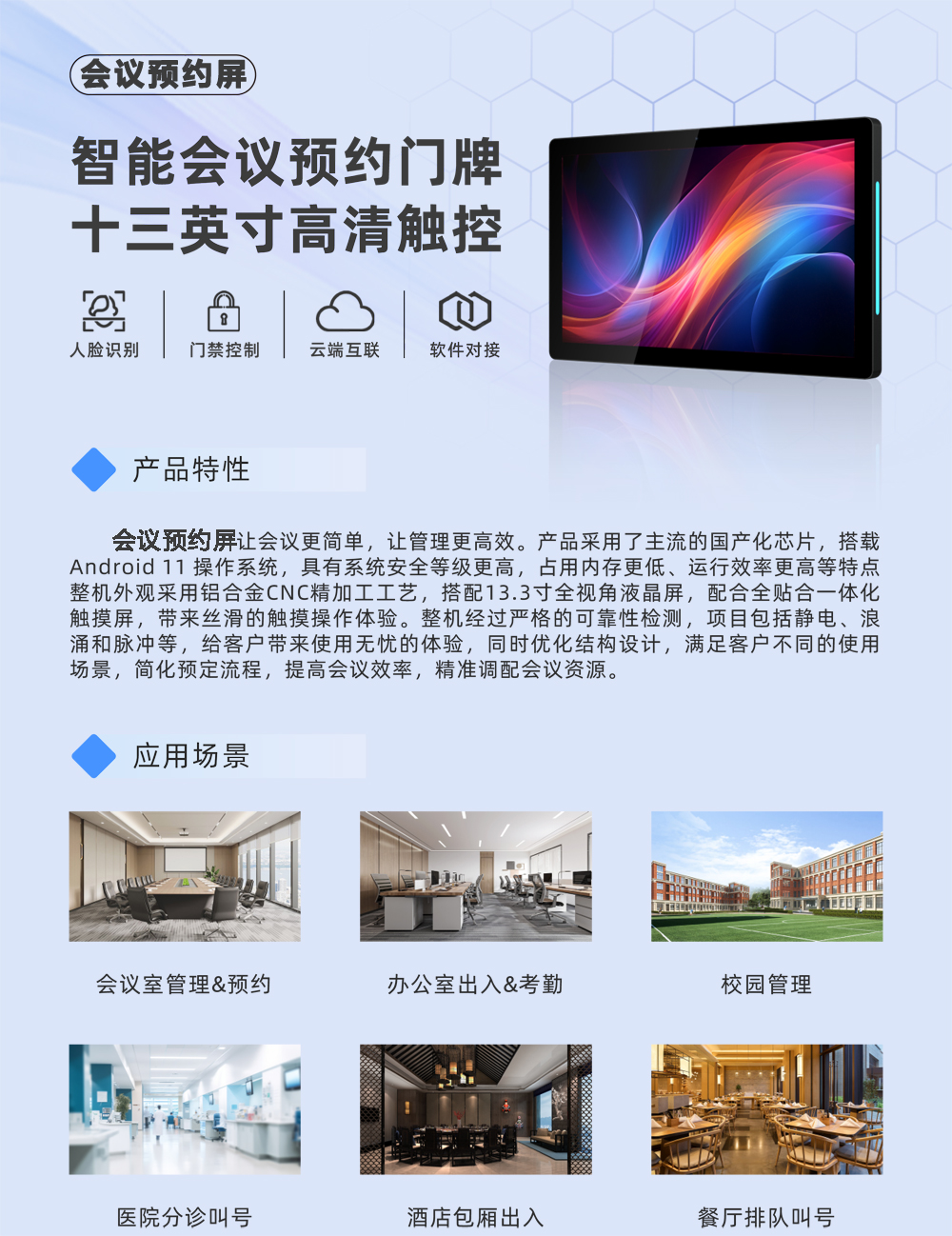

一、產品核心信息
（一）產品定位
觸拓 CT133H 13.3 英寸高清觸控智能會議預約電子門牌，以國產化芯片為核心，集成會議預約、身份驗證、門禁控制、狀態顯示等多功能，適配多場景高效管理需求，是觸拓品牌推出的高性能智能終端產品。
（二）核心優勢
- 系統安全高效：觸拓 CT133H 搭載 Android 11 操作系統，采用國產化 RK3566 芯片，內存占用低、運行效率高，系統安全等級更有保障
- 硬件品質可靠：機身采用鋁合金 CNC 精加工工藝，搭配鋼化玻璃蓋板（IK06 級防爆），整機經過靜電、浪涌、脈沖等嚴格可靠性檢測，觸拓品牌品質護航
- 操作體驗流暢：13.3 寸全視角 IPS 液晶屏 + 全貼合 10 點電容觸摸屏，帶來絲滑觸控響應，符合觸拓產品對操作體驗的高標準要求
- 功能模塊化：支持人臉識別、門禁控制、POE 供電等定制化功能，觸拓 CT133H 可靈活適配不同使用場景
- 云端便捷管理：云平臺統一管控，手機 / 電腦均可操作，觸拓 CT133H 簡化預約流程與資源調配，提升管理效率
二、應用場景
- 會議室管理 & 預約
- 辦公室出入 & 考勤
- 校園管理
- 醫院分診叫號
- 酒店包廂出入
- 餐廳排隊叫號

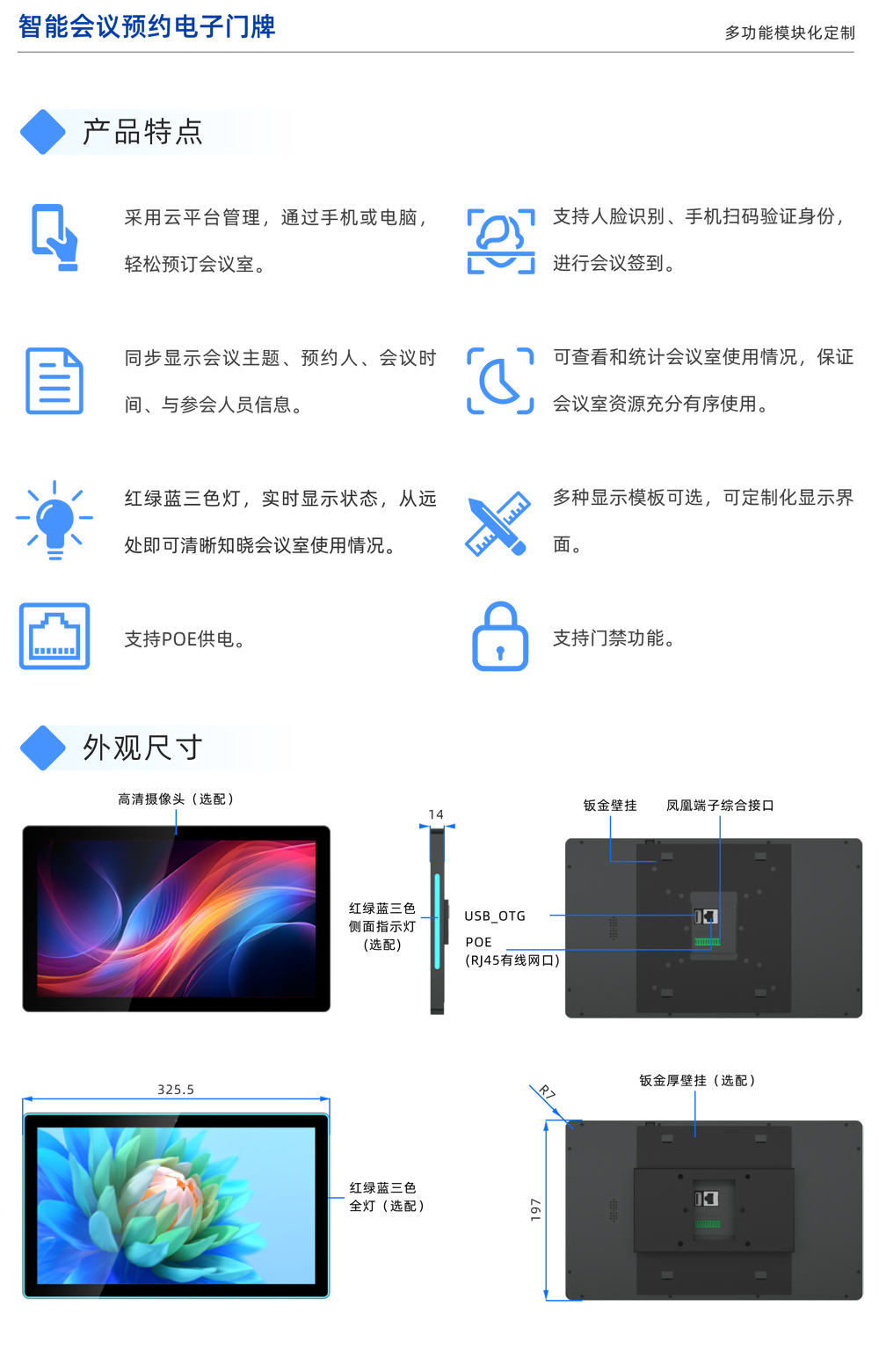

三、核心功能
- 會議管理：云平臺預訂會議室，觸拓 CT133H 同步顯示會議主題、預約人、時間、參會人員信息；支持會議簽到及使用情況統計
- 身份驗證：人臉識別、手機掃碼雙重驗證方式，保障使用安全性
- 狀態指示：紅綠藍三色燈實時顯示使用狀態，遠距離可清晰識別，觸拓 CT133H 提升使用便捷性
- 顯示定制：多種顯示模板可選，支持界面個性化定制，滿足不同場景展示需求
- 門禁控制：集成門禁功能，配合身份驗證實現權限管理，觸拓 CT133H 強化場景安全性
- 靈活供電：支持 POE 供電，適配不同安裝環境，降低部署成本

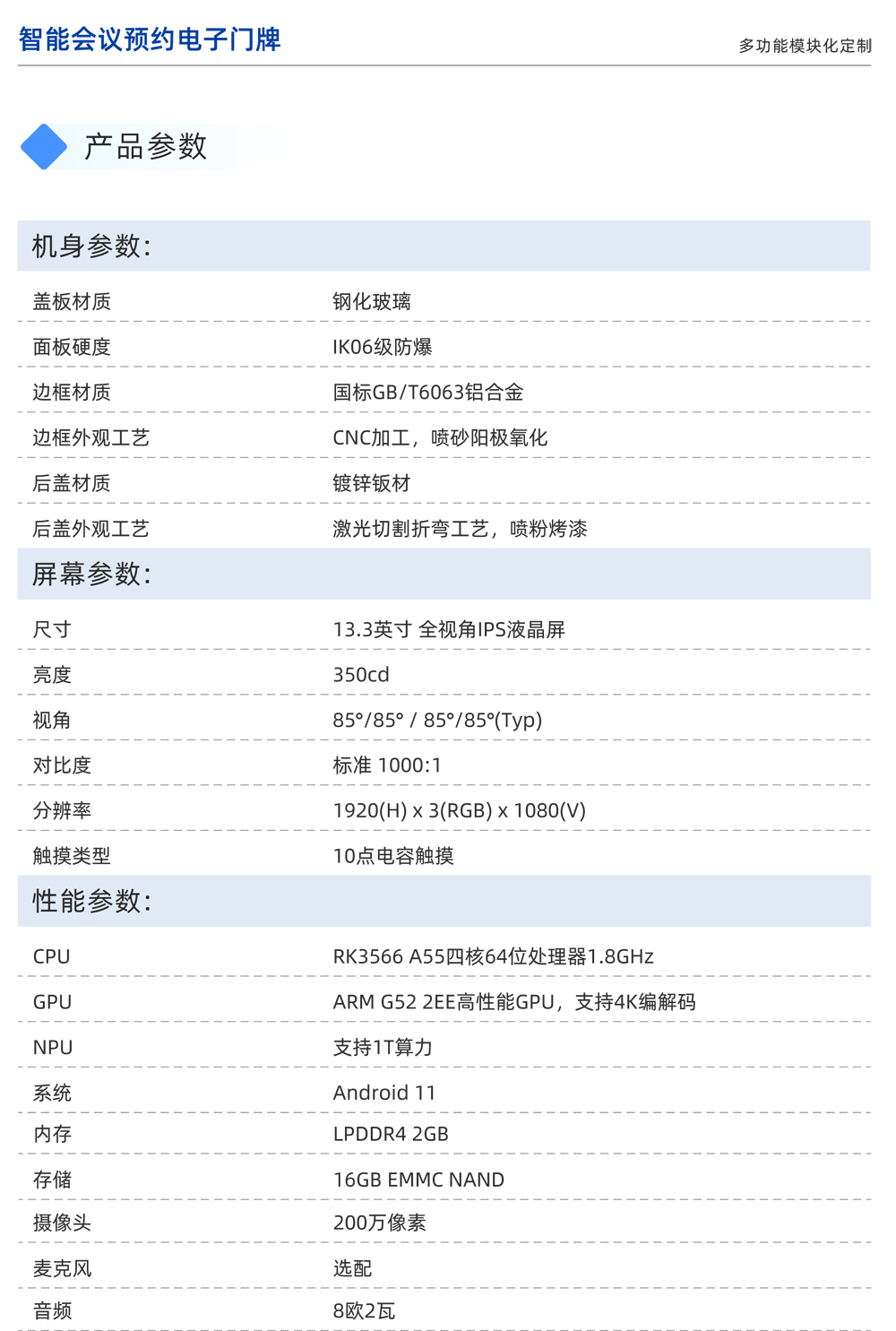

四、詳細技術參數
（一）機身參數
| 項目 | 規格 |
|---|---|
| 蓋板材質 | 鋼化玻璃 |
| 面板硬度 | IK06 級防爆 |
| 邊框材質 | 國標 GB/T6063 鋁合金 |
| 邊框外觀工藝 | CNC 加工，噴砂陽極氧化 |
| 后蓋材質 | 鍍鋅鈑材 |
| 后蓋外觀工藝 | 激光切割折彎工藝，噴粉烤漆 |
| 產品尺寸 | 325.5×197×14(mm) |
| 包裝尺寸 | 432×274×64(mm) |
| 安裝方式 | 壁掛安裝 |
| 品牌 | 觸拓 |
| 型號 | CT133H |
（二）屏幕參數
| 項目 | 規格 |
|---|---|
| 尺寸 | 13.3 英寸 全視角 IPS 液晶屏 |
| 亮度 | 350cd |
| 視角 | 85°/85°/85°/85°(Typ) |
| 對比度 | 標準 1000:1 |
| 分辨率 | 1920(H) × 3(RGB) × 1080(V) |
| 觸摸類型 | 10 點電容觸摸 |
（三）性能參數
| 項目 | 規格 |
|---|---|
| CPU | RK3566 A55 四核 64 位處理器，1.8GHz |
| GPU | ARM G52 2EE 高性能 GPU，支持 4K 編解碼 |
| NPU | 支持 1T 算力 |
| 系統 | Android 11 |
| 內存 | LPDDR4 2GB |
| 存儲 | 16GB EMMC NAND |
| 攝像頭 | 200 萬像素（選配） |
| 麥克風 | 選配 |
| 音頻 | 8 歐 2 瓦 |
| 狀態指示燈 | 紅綠藍三色狀態燈 |
（四）通信模式
| 項目 | 規格 |
|---|---|
| 有線網口 | 10M/100M 自適應以太網 |
| 藍牙 | Bluetooth 4.2 |
| WIFI | 支持 WIFI-2.4G |
| 4G 通信 | 可選 4G 全網通模組通信 |
（五）工作環境參數
| 項目 | 規格 |
|---|---|
| 工作電壓 | DC-12V |
| 工作電流 | 2A |
| 額定功耗 | 12W |
| 工作溫度 | -10℃~60℃ |
| 存儲溫度 | -30℃~70℃ |
| 相對濕度（工作） | 5%~80% |
| 相對濕度（存儲） | 20%~80% |
| 工作氣壓 | 80~110kpa |
（六）POE（RJ45 有線網口）參數
| 項目 | 規格 |
|---|---|
| 額定功率 | 26W |
| 峰值功率 | 30W |
| 網絡速率 | 10/100M 自適應 |
| POE 模式 | 隔離式 |
（七）其他參數
| 項目 | 規格 |
|---|---|
| 防護等級 | 99.99% |
| 電磁輻射 | 無頻點超標 |
| 靜電保護 | ±6KV~±8KV |

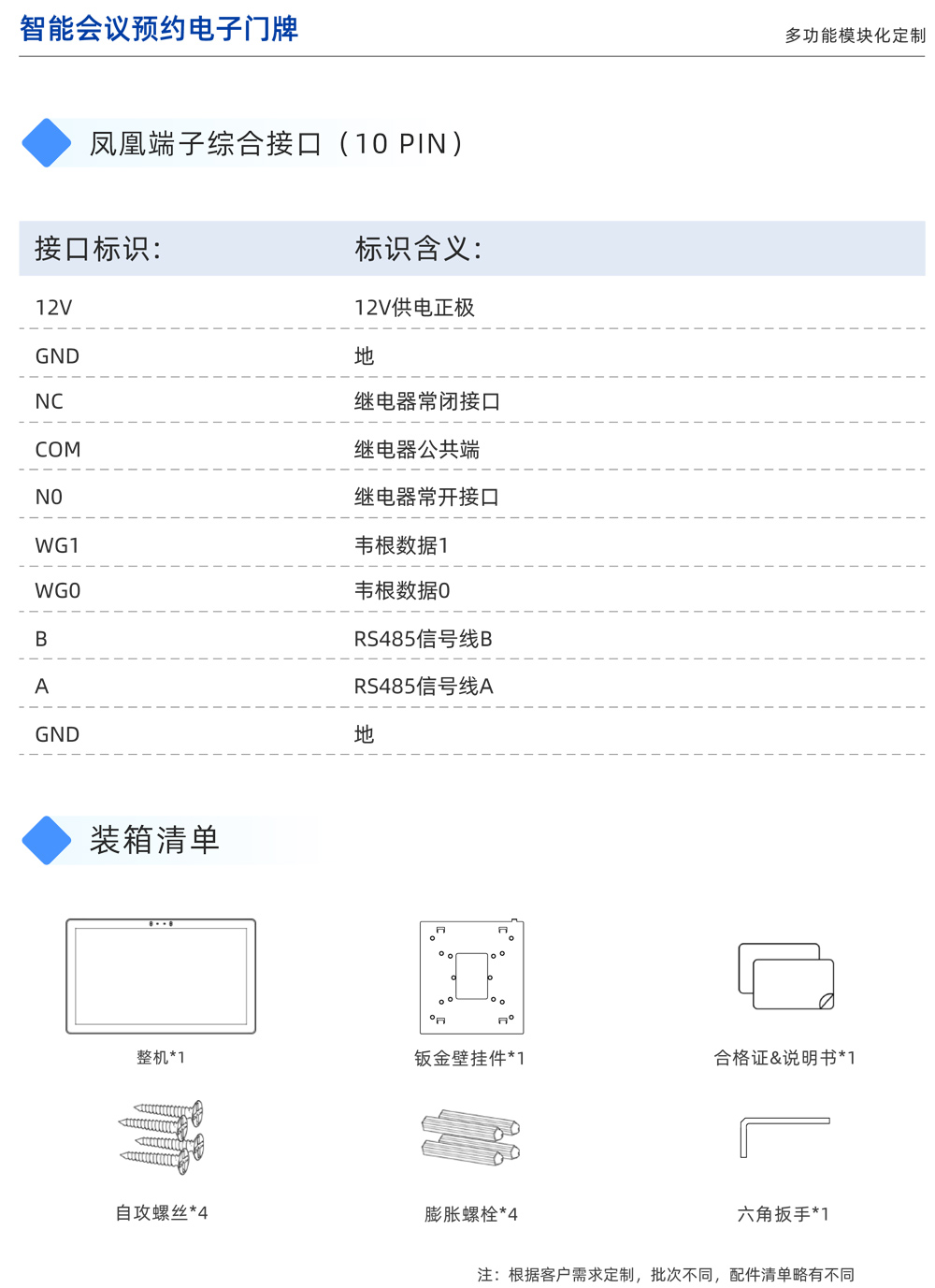

（八）鳳凰端子綜合接口（10 PIN）
| 接口標識 | 標識含義 |
|---|---|
| 12V | 12V 供電正極 |
| GND | 地 |
| NC | 繼電器常閉接口 |
| COM | 繼電器公共端 |
| NO | 繼電器常開接口 |
| WG1 | 韋根數據 1 |
| WG0 | 韋根數據 0 |
| B | RS485 信號線 B |
| A | RS485 信號線 A |
| GND | 地 |
五、裝箱清單
- 觸拓 CT133H 整機 ×1
- 自攻螺絲 ×4
- 鈑金壁掛件 ×1
- 膨脹螺栓 ×4
- 合格證 & 說明書 ×1
- 六角扳手 ×1
注：根據客戶需求定制，批次不同，配件清單略有不同
