健身器材智能串口屏(自帶 MCU / 顯示控制器、通過串口與設備主控通信的一體化 TFT 彩屏),包括定義、核心功能、技術參數、選型維護、典型應用與趨勢。
一、核心定義與架構
智能串口屏是集成TFT 液晶面板 + 觸摸輸入 + 內置控制器(MCU/SoC)+Flash 存儲 + 串口通信的模塊化顯示終端;無需主控板做復雜圖形運算,只需通過 UART(RS232/TTL/RS485)發送簡單指令,即可實現全彩 UI、數據顯示與觸摸控制,大幅簡化整機開發。
內部結構:顯示驅動 + 觸控 IC + 嵌入式主控 + Flash(存 UI / 字庫 / 圖片)+ 通信接口 + 背光電路;
通信協議:常用 Modbus RTU、自定義 ASCII / 二進制指令,部分支持 SPI/I2C 輔助通信;
開發方式:通過廠家組態軟件(拖拽式 UI 設計),無需底層驅動編程,開發周期短。
二、主流規格與技術特性
尺寸與分辨率:健身器材常用 5.0 英寸(800×480),其次 7 英寸(1024×600);商用大型機可選 10.1 英寸;亮度 500~800 cd/m2(防眩光、強環境光下可視),16.7M 色真彩 TFT;
接口與通信:TTL/RS232/RS485 為主,部分帶 USB 轉串口、藍牙 / Wi?Fi 擴展;工作電壓多為 5V/12V,支持自發電機型的低壓 / 波動供電;
防護與環境:面板 IP54 防塵防汗,全密封結構;工作溫度 0~40℃(工業級 - 20~60℃);背光壽命≥50000 小時;
觸控:電容式(家用 / 商用主流,支持多點)、電阻式(極端環境備用)。
三、在健身器材上的核心功能
數據監測:實時顯示速度、距離、時間、卡路里、心率(手握 / 胸帶)、踏頻 / 步頻、阻力 / 坡度,并支持目標閾值報警;
運動控制:觸控切換預設程序(減脂、間歇、山地、自定義),調節阻力 / 坡度,保存用戶運動數據;
擴展互聯:藍牙 / Wi?Fi 連接手機,同步數據至 Keep、Strava 等平臺;播放課程視頻、音樂;支持多用戶登錄;

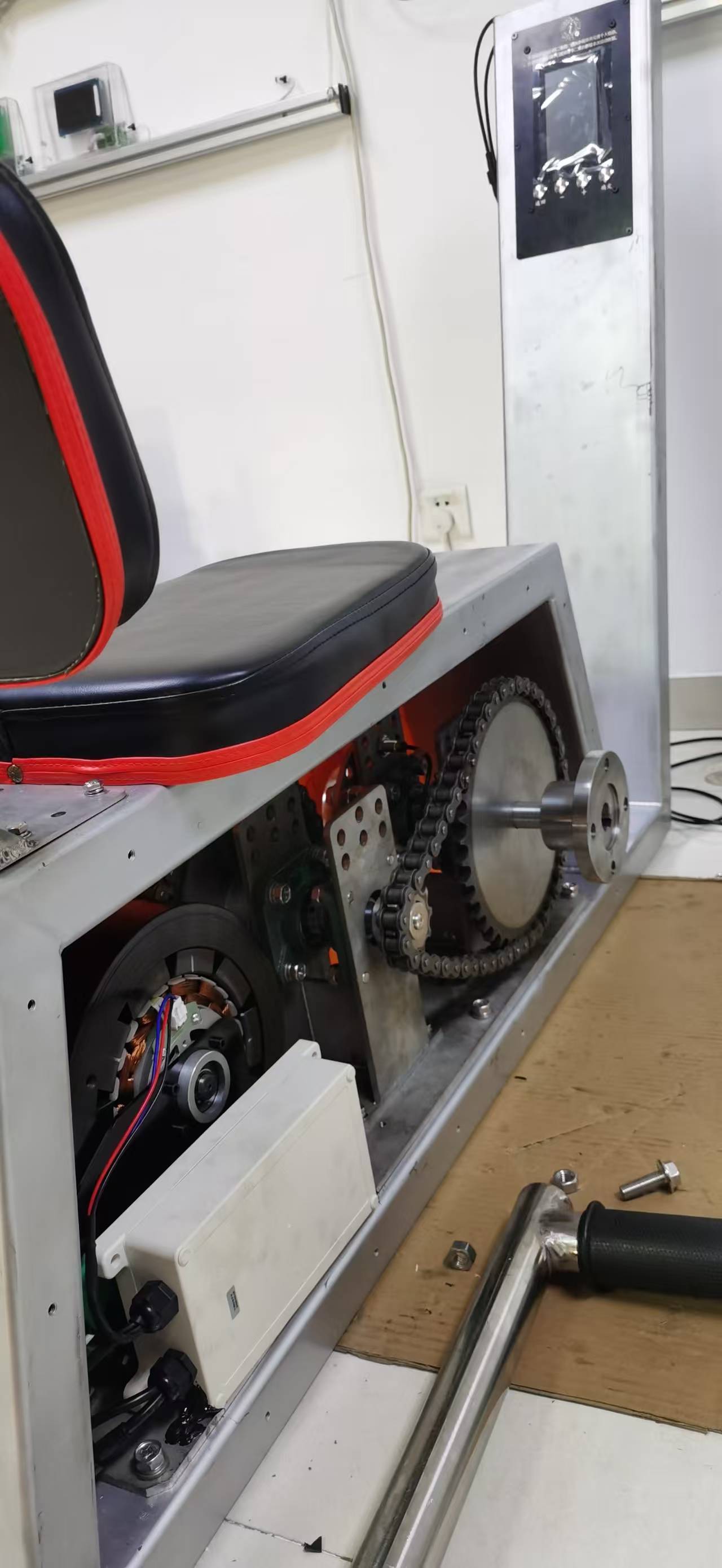

節能與自發電:待機功耗 < 1W;部分機型由飛輪發電供電,無需額外電源;支持 OTA 遠程固件升級。
四、典型應用場景與選型
家用動感單車 / 橢圓機 5~7 英寸 電容觸控、低功耗、APP 同步 5 英寸 800×480 串口屏(如 T?EF050K)
商用跑步機 / 綜合訓練器 7~10.1 英寸 高亮、IP54、多用戶、設備管理 Precor/ Life Fitness 配套串口屏

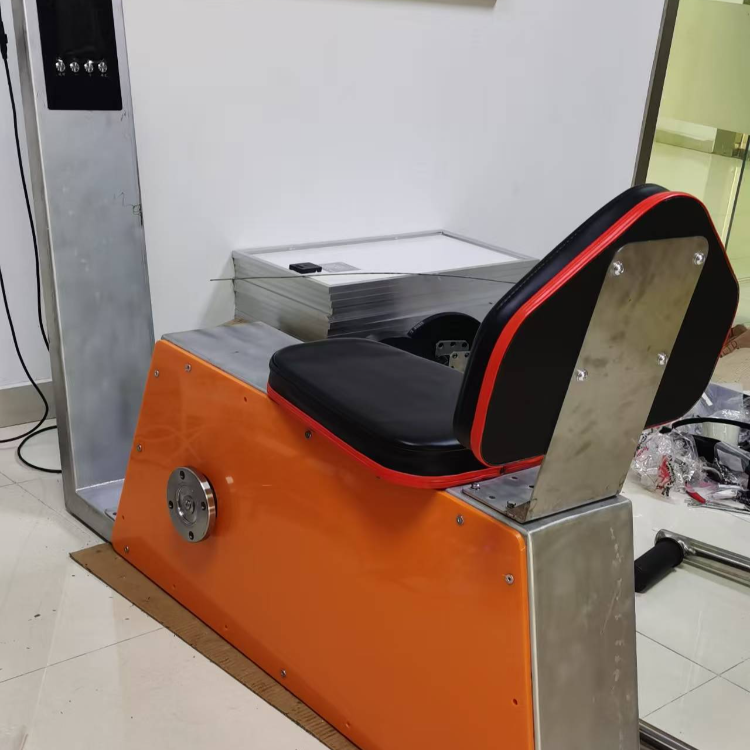

自發電健身車 5 英寸 工業級 寬電壓輸入、抗干擾、無外接電源 戶外 / 無電健身房機型
五、安裝、維護與常見問題
安裝:標準開孔尺寸,嵌入式安裝;嚴格區分電源 / 信號線,防干擾;確保排線密封,避免汗水滲入;
維護:用微濕軟布清潔,嚴禁酒精 / 強溶劑;定期檢查接口與密封,防止腐蝕;
常見故障:通信異常(排查接線、波特率 / 協議設置);屏幕閃爍(電源不穩、背光模塊老化);觸摸失靈(靜電 / 潮濕,斷電重啟或清潔)。
六、選購要點與技術趨勢
家用:優先選5~7 英寸電容觸控 + 藍牙 / Wi?Fi+APP 同步;
商用:必須高亮 + IP54 + 工業級通信 + OTA 升級 + 設備后臺管理;
趨勢:集成心率 AI 算法、離線課程、語音控制;更低功耗的 LTPS 面板;與 Mini?LED 背光結合提升顯示效果;支持 4G/5G 物聯網,實現健身房設備統一監控與運維。
