英集芯IP2110 是單路 USB-A端口專用充電協議物理層 IC（DCP 控制器），主打低成本、低功耗，用于為 USB-A 輸出口提供蘋果、三星及 BC1.2 標準的充電握手，不控制功率回路，僅負責數據線上的協議電氣特征輸出。
一、核心功能與協議
支持協議：蘋果 2.4A/2.1A/1.0A、三星 2.0A、BC1.2（DP 與 DM 短接自動檢測）；其中 Apple 2.4A 對應 DP=2.7V、DM=2.7V；三星 2.0A 對應 DP=1.2V、DM=1.2V
SEL 引腳靈活配置（關鍵特性）
上拉至高電平（VSELH）：最大 2.4A（Apple）
懸空：默認 1.0A；PCB 上 DP/DM 反接可設為 2.1A
下拉至 GND：完全禁用（DP/DM 進入高阻態，不響應任何充電請求）
自動檢測與切換：監測 USB 數據線電壓，自動輸出對應設備的電氣握手信號
超低靜態功耗：IQ 典型值 66μA；工作電壓范圍 3.0V~5.5V
二、封裝與引腳
封裝：SOT23-5（小型表面貼裝，適合空間受限的便攜設備）

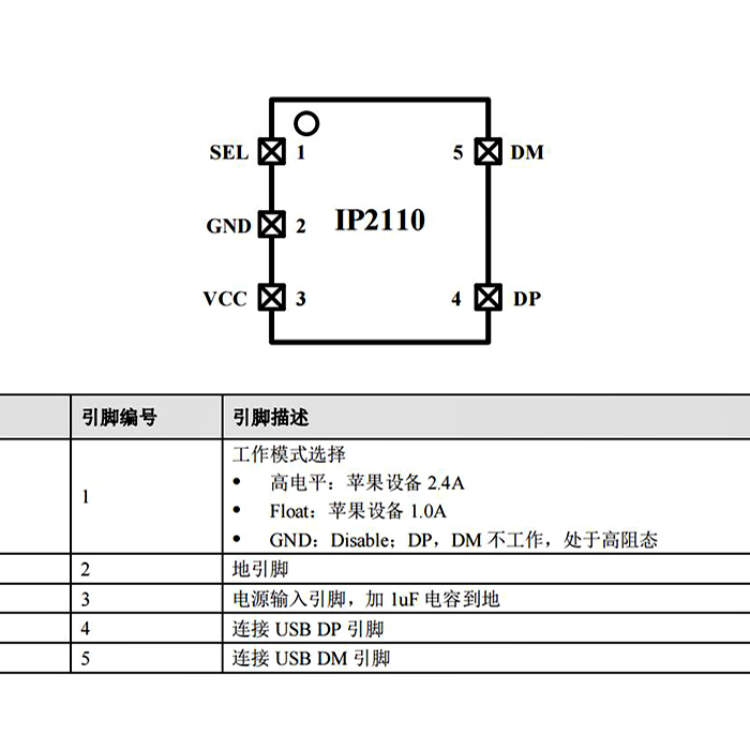

引腳定義（1~5 腳）：
SEL：電流配置引腳
GND：地
VCC（VBUS）：電源輸入，需接 1μF 去耦電容到地
DP：USB 的 DP 數據線
DM：USB 的 DM 數據線
三、關鍵電氣參數
工作電壓：3.0V~5.5V
靜態電流：50μA~100μA（無負載，VBUS=5V）
啟動時間：8ms~12ms
工作溫度：-40℃~85℃
ESD（HBM）：4kV
四、典型應用場景
移動電源（充電寶）的 USB-A 輸出口
車載充電器、墻充適配器的 USB-A 口
顯示器、音箱等外設的 USB 充電口

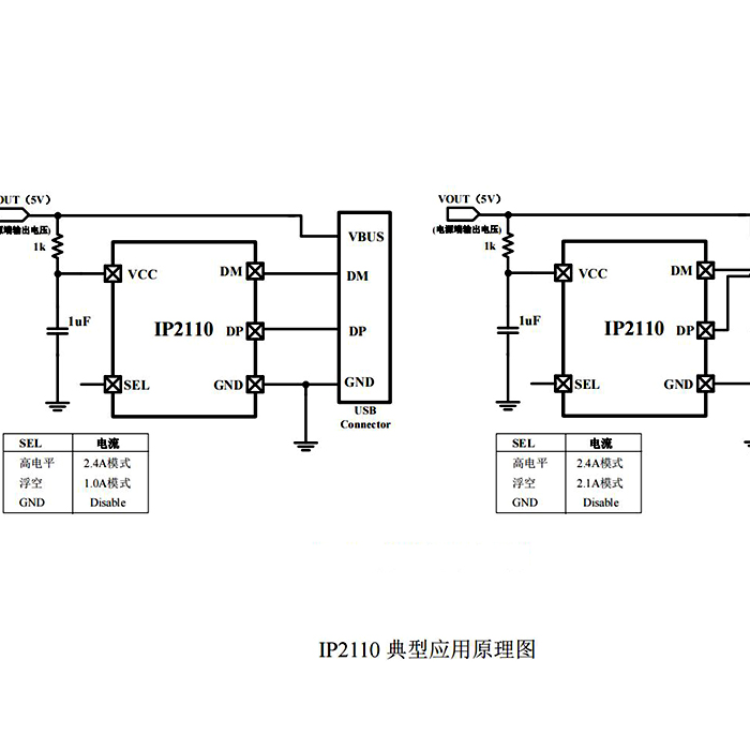

典型電路只需在 VCC 與 GND 間并 1μF 電容，外圍極簡
