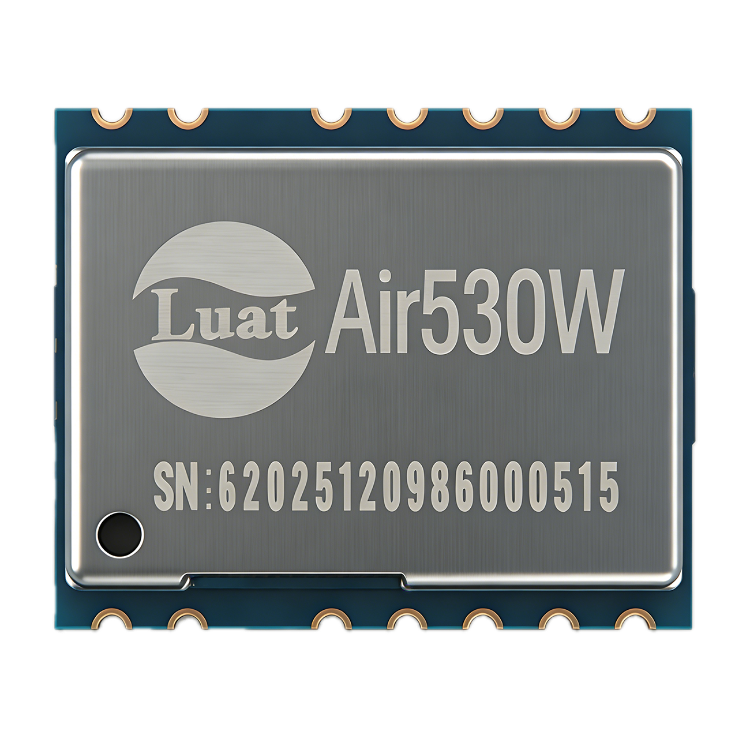

Air530W是一款單頻多系統米級定位精度的衛星導航定位模塊，支持 BDS、GPS、Galileo、GLONASS、QZSS，可多系統同時聯合定位。
產品特點：
- 小巧尺寸，LCC 郵票孔封裝，方便焊接；
- 供電范圍：3.3~4.35V，內部集成 3.3V LDO；
- 支持紐扣電池 / 法拉電容給 RTC 供電，保障熱啟動；
- 天線支持：支持無源 / 有源天線，有源天線可通過 ANT_3V3 管腳直接饋電；
- 支持 UART 串口（3.3V 電平）進行數據傳輸；
- 支持 PPS 管腳輸出秒脈沖同步信號；
模塊性能
1. 定位速度
| 冷啟動 | <35S |
| 熱啟動 | <1S |
| 重捕獲 | 3S |
測試環境說明：
（1） 冷啟動/熱啟動測試:完整天空下，使用無源天線，無A-GNSS輔助定位。
（2）重捕獲測試：距離失去信號位置100m，信號中斷時長30S，重新捕獲到定位的時長
2.定位功耗
| 追蹤 | 18.4mA |
| 捕獲（定位成功前） | 24mA |
3. 性能指標
| -------------------------基本信息------------------------------------- | |
| 工作電壓 | 3.3～4.35V |
| 更新頻率 | 1/2/4/5/10HZ |
| 支持頻點 | BDS: B1I、B1C GPS:L1C/A、L1C GLONASS：G1 Galileo: E1B/C QZSS: L1C/A |
| 默認串口波特率 | 115200bps |
| -------------------------精度指標------------------------------------- | |
| 定位精度 | <2m |
| 1PPS | 20ns(24h RMS) |
| 速率精度(2) | 0.1m/s |
| -------------------------靈敏度------------------------------------- | |
| 冷啟動 | -149dBm@GNSS |
| 跟蹤 | -165dBm@GNSS |
| 重捕獲 | -159dBm@GNSS |
| -------------------------應用限制------------------------------------- | |
| 加速度 | ≤4g |
| 高度 | 18000m |
| 速度 | 500m/s |
