什么是TTL電路

TTL電路是晶體管-晶體管邏輯電路的英文縮寫（Transister-Transister-Logic?），是數字集成電路的一大門類。它采用雙極型工藝制造，具有高速度低功耗和品種多等特點。?從六十年代開發成功第一代產品以來現有以下幾代產品。

第一代TTL包括SN54/74系列，（其中54系列工作溫度為-55℃～+125℃，74系列工作溫度為0℃～+75℃)?，低功耗系列簡稱lttl，高速系列簡稱HTTL。?

第二代TTL包括肖特基箝位系列（STTL)和低功耗肖特基系列（LSTTL）。?

第三代為采用等平面工藝制造的先進的STTL(ASTTL)和先進的低功耗STTL（ALSTTL）。由于LSTTL和ALSTTL的電路延時功耗積較小，STTL和ASTTL速度很快，因此獲得了廣泛的應用。?

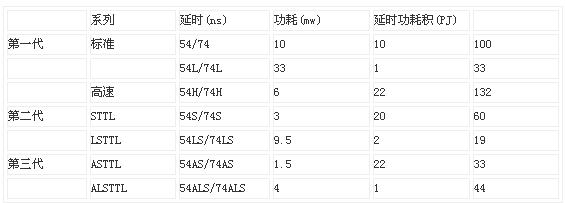

各類TTL門電路的基本性能：?

電路類型TTL數字集成電路約有400多個品種，大致可以分為以下幾類：?

門電路?
譯碼器/驅動器?
觸發器?
計數器?
移位寄存器?
單穩、雙穩電路和多諧振蕩器?
加法器、乘法器?
奇偶校驗器
碼制轉換器?
線驅動器/線接收器?
多路開關?
存儲器??

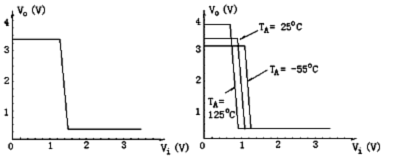

特性曲線電壓傳輸特性

?

????瞬態特性?由于寄生電容和晶體管載流子的存儲效應的存在，輸入和輸出波形如?右。存在四個時間常數td,tf,ts和tr。
延遲時間td?
下降時間tf???????????
存儲時間ts?
上升時間tr?

基本單元“與非門”常用電路形式?

????????????

?

主要封裝形式:雙列直插,扁平封裝
