? 3.8V-36V (38V 絕對最大值)  寬輸入電壓范圍
? 連續輸出電流：高達 5A
? 反饋參考電壓: 0.8V ±1%
? 上管/下管 MOSFET Rdson: 45mΩ/20mΩ
? 輕負載下脈沖跨周期調制（PSM Mode)
? 待機靜態電流: 25uA
? 最小導通時間: 100ns
? 內置軟啟動時間: 4ms
? 可調開關頻率 100KHz to 1.1MHz
? 外部時鐘同步
? 抖頻FSS抑制電磁干擾EMI
? 精密的使能電壓，可編程UVLO閾值和遲滯
? 支持低壓差LDO工作模式
? 支持負電壓降壓轉化設計
? 輸出過壓保護
? 過熱保護170oC
? ESOP-8 封裝



SCT2450是一款輸出電流高達5A的高功率密度全集成同步降壓DCDC轉換器。其輸入電壓范圍為3.8V到36V，可支持高達38V的瞬態過沖電壓，減輕了對輸入端浪涌保護設計的要求。SCT2450提供100kHz到1.1MHz可調節開關頻率，可根據不同應用需求優化轉換效率或減小外圍器件尺寸。轉換器可與外部時鐘同步，支持的同步頻率范圍為100kHz到1.1MHz。SCT2450采用峰值電流控制模式，可實現在脈寬調制模式(PWM) 與脈沖跨周期調制模式（PSM) 間的平滑切換確保快速有效的動態響應。睡眠模式下靜態電流為25μA，可滿足用戶輕載高效的應用需求。SCT2450上管MOSFET的最小導通時間為100ns，同時支持輸入輸出低壓差LDO工作模式。轉換器內部集成的頻譜擴展技術（FSS）可有效抑制電磁干擾（EMI）。在保護設計方面，SCT2450提供峰值電流限制和過流打嗝（hiccup）保護，過熱關斷保護，輸出過壓保護以及輸入欠壓保護，為實際應用的安全性提供了多重保障。SCT2450提供工業通用的8個管腳的ESOP-8封裝，管腳簡單，為用戶小型化設計提供了簡潔的電源解決方案。


應用

電動工具，無人機，航模，GPS系統，車充，LCD顯示，USB PD，USB充電， 工業醫療電源系統，光通訊網絡，汽車

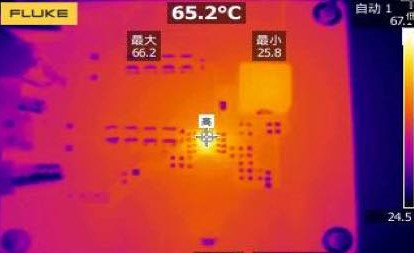

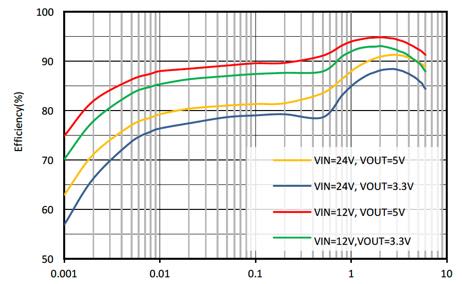

效率和EVM溫度

 Vin=12V, Vout=3.3V, Iout=5A, Freq.=500KHz
