簡介

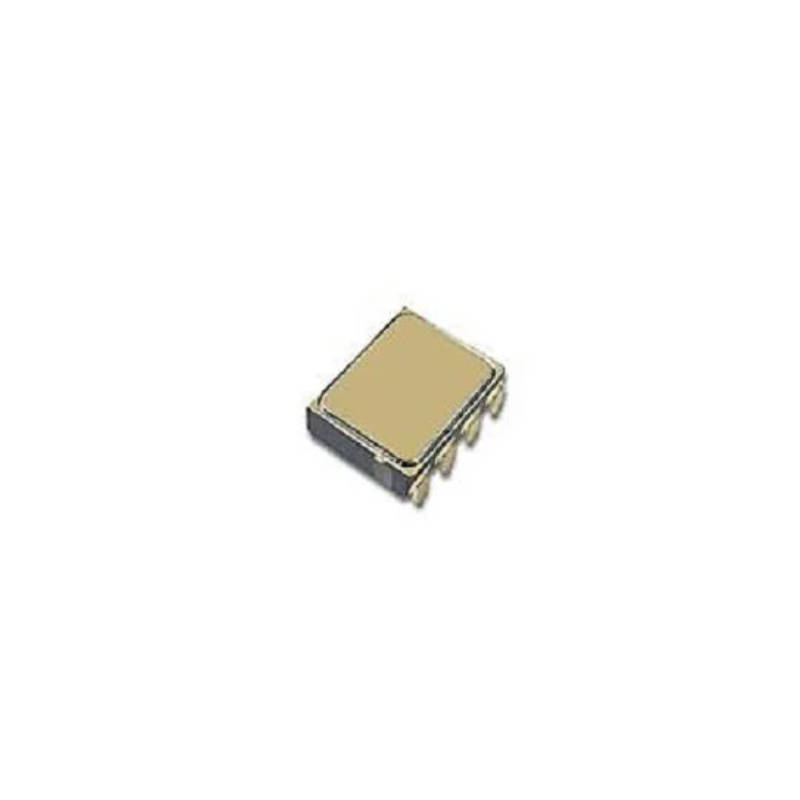

      今天我要向大家介紹的是 Broadcom 的光耦合器——5962-8957001PA。它的核心由兩部分組成：一端是一個AlGaAs（鋁鎵砷）發光二極管，另一端是一個集成的高增益光子探測器。當輸入端有電流流過時，發光二極管會發出光信號，跨越絕緣隔離層，被另一端的光子探測器精準捕獲。值得注意的是，這個探測器并非簡單的接收器，它內部巧妙地設計了帶遲滯的閾值電路。這個設計就像是一個聰明的守門人，不僅提供了0.25 mA的差模噪聲抗擾度，還能有效過濾掉干擾信號，徹底消除了輸出信號出現抖動的可能性。

主要特性
工作溫度范圍：-55°C 至 +125°C。
高速度：最高支持 40 M bit/s 數據速率，最大脈沖寬度失真僅為 35 ns，典型傳播延遲低至 33 ns（tPHL）和 30 ns（tPLH）。
寬電壓范圍：VCC 范圍為 4.75V 至 5.25V，兼容 TTL、STTL、LSTTL 和 HCMOS 邏輯。
高抗擾度：共模瞬態抗擾度保證值最低 500 V/μs，典型值高達 10,000 V/μs。
隔離耐壓：具備 1500 Vdc 的耐壓測試能力（輸入輸出絕緣漏電流 ≤ 1.0 μA）。

應用
開關電源
隔離總線驅動器（僅限 5400/1/K 型號）
脈沖變壓器替代品
消除接地環路
惡劣工業環境
高速磁盤驅動器 I/O

相關型號
5962-8957101XA
5962-8957101YA
5962-8957101YC
5962-89571022A
5962-8957103KPA
5962-8957103KPC
5962-8957103KXA
5962-8957103KYA
5962-8957103KYC
5962-8957104K2A
5962-8957201EA
5962-8957201EC
5962-8957201XA
5962-8957201YA
5962-8957201YC
