簡介

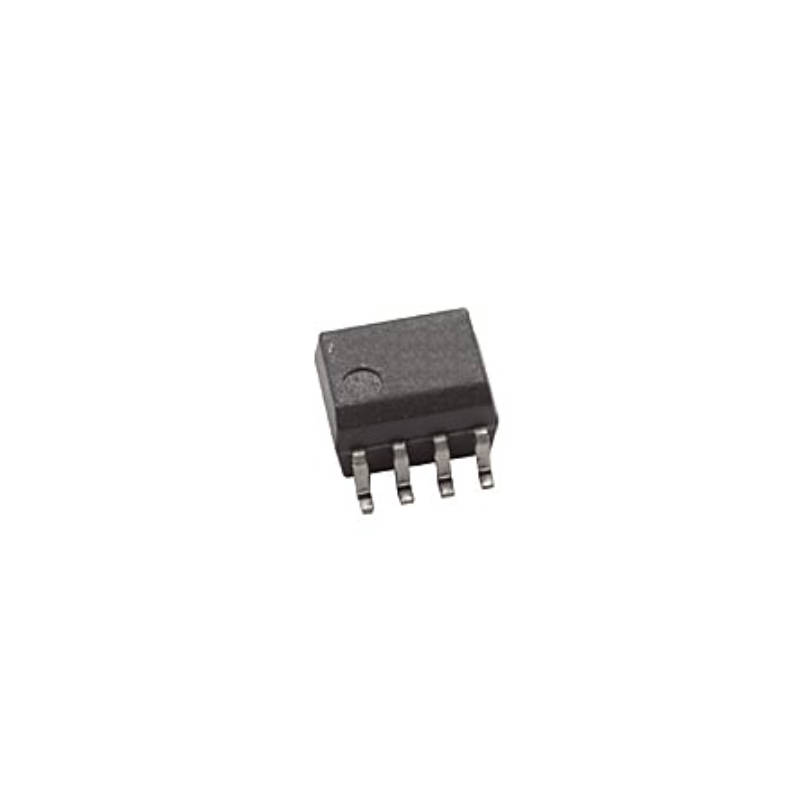

      今天我要向大家介紹的是 Broadcom 的光電耦合器——HCPL-070A-500E。該器件屬于 HCPL-4701/-4731/-070A/-073A 系列，內部由一顆高效率 AlGaAs LED 和一顆集成高增益光探測器的 IC 組成。其獨特的分離引腳設計（分別為光電二極管和輸出級引腳）使得該器件能夠實現 TTL 兼容的飽和電壓以及高速操作。這種先進的低功耗設計使得該器件無需任何外部接口電路，即可實現與 CMOS、LSTTL 等低功耗邏輯電平的直接連接，并能在低至 3V 的電壓下穩定工作。此外，它具有極高的電流傳輸比和極低的輸入電流需求，是 ISDN 電話接口及電池供電應用的理想選擇。

主要特性
超低輸入電流能力：僅需 40 μA 輸入電流即可驅動，輸入功率小于 50 μW
極高電流傳輸比：在 IF = 40 μA 時，典型 CTR 高達 3500%，最低保證 800%
寬電壓兼容運行：支持低至 1.6 V 的電壓運行，推薦工作電壓 3V 至 18V，完全兼容 TTL 和 CMOS
極低功耗設計：典型功耗小于 1 mW，非常適合電池供電設備
高共模瞬態抗擾度：最小共模瞬態抗擾度達 1,000 V/μs，最大可達 10,000 V/μs
寬溫工作范圍：支持 0°C 至 70°C 工作溫度范圍

應用
電池供電設備與便攜式系統 I/O 接口
ISDN 電話接口與振鈴檢測
數字現場總線隔離（RS-232-C 接收器）
開關電源（SMPS）隔離與反饋
邏輯電平轉換（TTL、LSTTL、CMOS）
