簡介

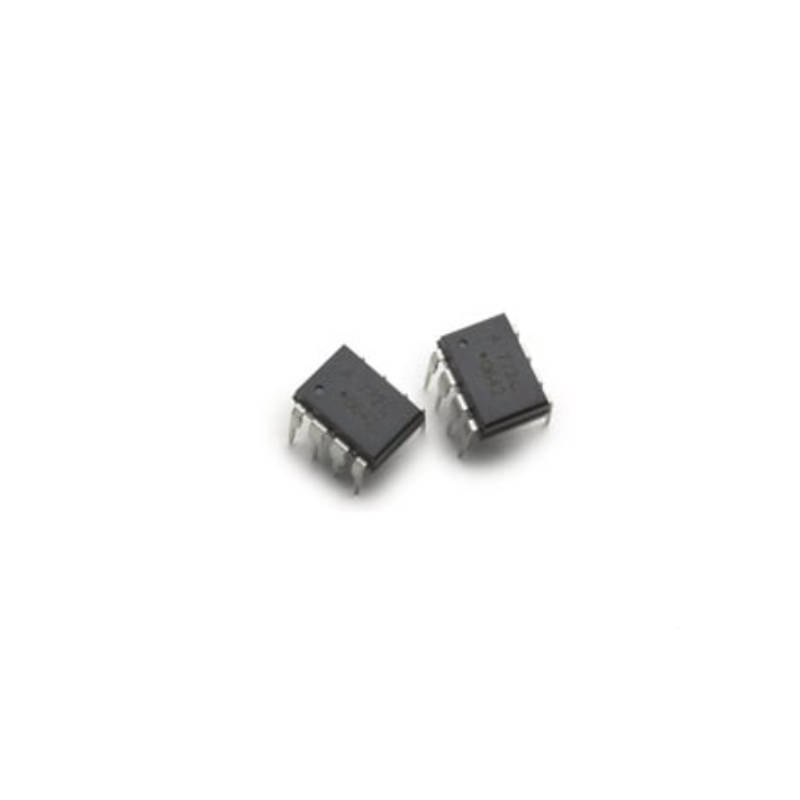

今天我要向大家介紹的是 Broadcom 的光電耦合器——ACPL-772L-520E。它的內部由一顆高速發光二極管（LED）和一顆高增益CMOS探測器IC組成。當CMOS邏輯輸入端接收到信號時，內部的LED驅動IC會為LED供電。而接收端的探測器IC不僅集成了光電二極管和高速跨阻放大器，還配備了一個帶有輸出驅動器的電壓比較器。這種先進的CMOS IC技術使得該器件無需任何外部接口電路，即可實現與3.3V和5V CMOS邏輯的直接連接，并提供電平轉換功能。此外，它具有極低的脈沖寬度失真和嚴格的傳播延遲偏斜保證，是高速并行數據傳輸?shù)睦硐脒x擇。
主要特性
超低傳輸延遲：最大傳播延遲時間僅為 40 ns
雙電壓兼容運行：支持 3.0 V 至 5.5 V 供電范圍，允許3.3V與5V之間的電平轉換
超高速數據傳輸：支持高達 25 MBd 的高速數據速率
極高共模抑制：最小共模瞬態抗擾度（CMR）達 10 kV/ms
超低脈沖失真：最大脈沖寬度失真僅為 6 ns
嚴格偏斜控制：最大傳播延遲偏斜僅為 20 ns
寬溫工作范圍：支持 -40 °C 至 +105 °C 工作溫度范圍
應用
數字現場總線隔離（DeviceNet, Profibus, SDS）
多路復用數據傳輸
通用儀器與數據采集系統
計算機外圍設備接口
微處理器系統接口
