型號介紹

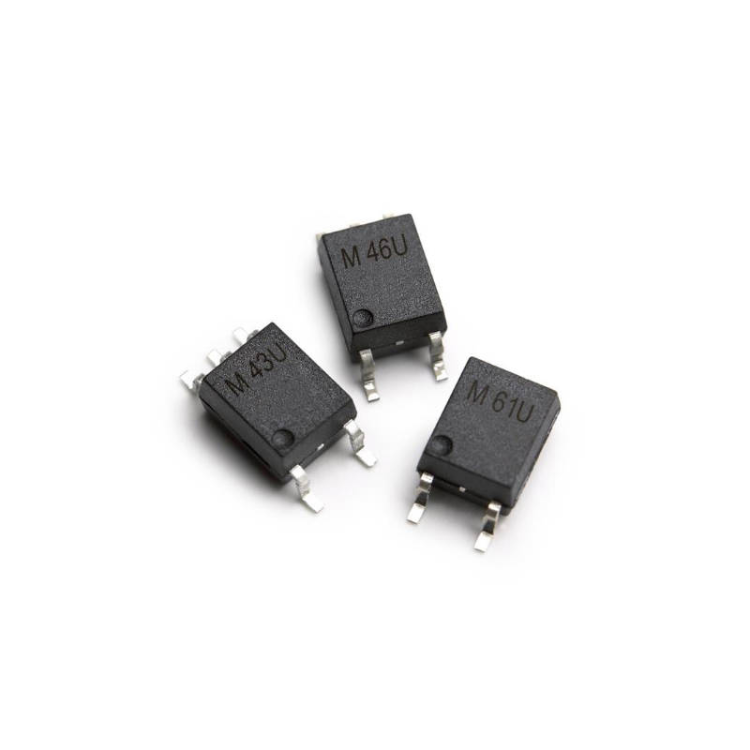

今天我要向大家介紹的是 Broadcom 的光電耦合器——HCPL-M600-000E。它的輸入端集成了一個高增益的GaAsP發光二極管，而接收端則配備了一個集成的高增益光探測器。為了讓輸出信號更加干凈利落，輸出端特別采用了開路集電極肖特基鉗位晶體管的設計。更值得一提的是，在它的輸入與輸出之間，設有一層內部的屏蔽層。正是這層屏蔽，賦予了它極其強悍的抗干擾能力，能夠提供高達15,000 V/μs（在共模電壓VCM = 1000V時）的共模瞬態抗擾度保證。
主要特性
最小 15 kV/μs 共模抑制 (CMR)（在 VCM = 1 kV 時）
高速傳輸：典型值 10 MBd
LSTTL/TTL 兼容
低輸入電流能力：最小 5 mA
工業溫度范圍保證：-40°C 至 +85°C
可提供 UL 認證（3750 Vrms / 1分鐘）及 IEC/EN/DIN EN 60747-5-5 安全認證
應用
隔離線路接收器
計算機外圍設備接口
微處理器系統接口
A/D、D/A 轉換的數字隔離
開關電源
儀器輸入/輸出隔離
消除接地回路
脈沖變壓器替代品
電機驅動中的功率晶體管隔離
高速邏輯系統隔離
相關型號
HCPL-M600-500E
HCPL-M611-000E
HCPL-M701-000E
HCPL-5200#300
6N134
HCPL-5230
HCPL-6650
6N136
HCPL-0201
HCPL-0211
HCPL-0501
HCPL-0601
HCPL-060L
HCPL-0611
HCPL-0630
