英集芯 IP3221 是專為 2 串（2S）鋰離子 / 聚合物電池組 設計的低功耗、高可靠主保護 IC，采用 SOT23?6 超小封裝，出廠固化保護參數，無需外部編程。
一、核心定位與基本參數
定位：2S 鋰電池組初級保護芯片，集成電壓、電流、短路全鏈路保護
封裝：SOT23?6（6 引腳），標準包裝 3000 片 / 盤

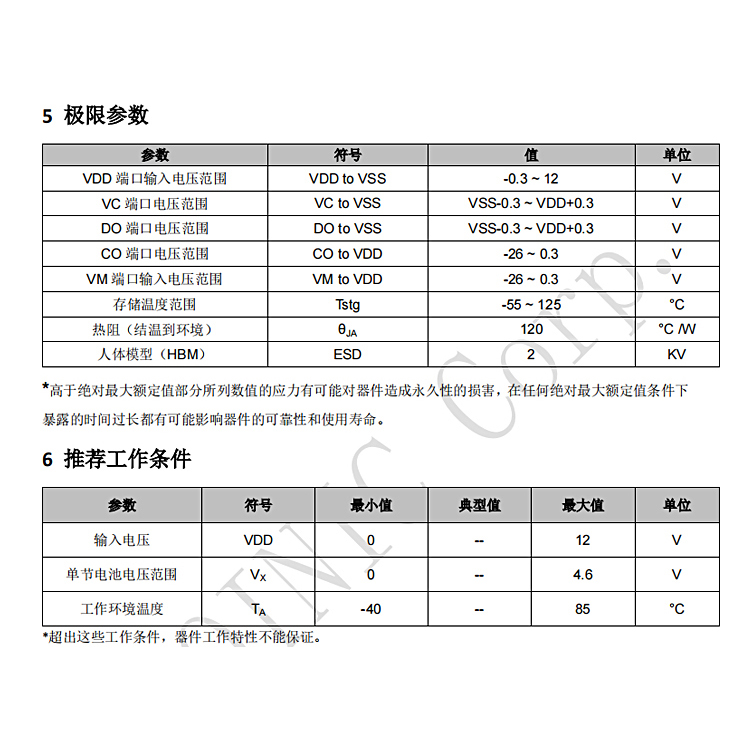

工作電壓：VDD 3.3V ~ 12V；耐壓：26V
功耗：正常模式 5μA（typ）；休眠模式 0.1μA（typ）
溫度：-40°C ~ +85°C

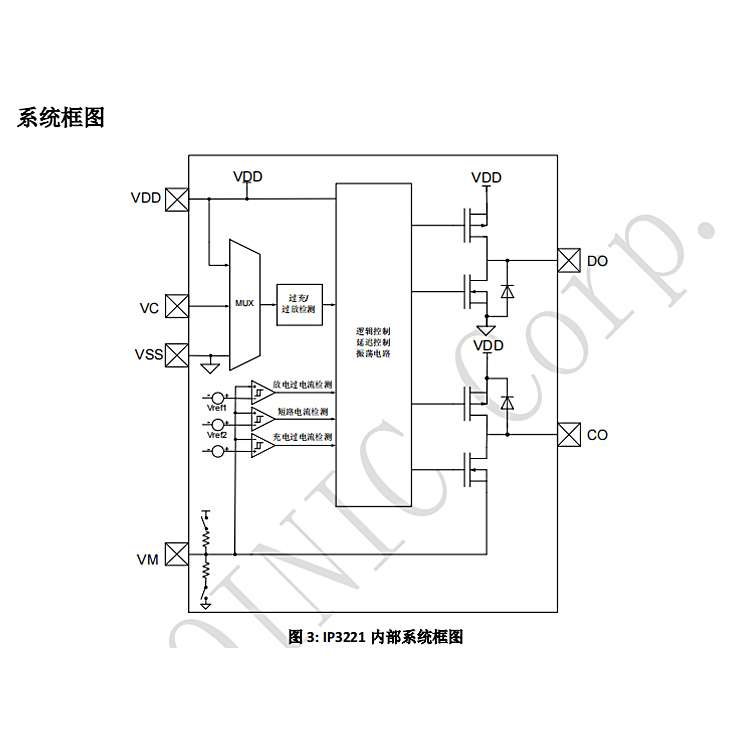

二、核心功能與保護特性
1、獨立充放電控制
獨立 CHG（充電）/ DSG（放電）FET 驅動，互不干擾
內置充電器檢測、負載檢測
高精度電壓保護（出廠固化）
過充：3.5V ~ 4.6V（10mV 步進，±25mV 精度），延遲 1s
過放：2.0V ~ 3.2V（50mV 步進，±30mV 精度）
過流 / 短路：放電過流、充電過流、短路保護（短路延遲 250μs）
2、關鍵特色功能
0V電池恢復充電：徹底放空的電池可正常啟動充電
超低功耗休眠：適合長期待機設備
高耐壓 26V：抗電壓尖峰，適配充電器插拔場景
多型號可選：AA ~ AZ 后綴，對應不同保護閾值與功能組合
三、引腳定義（SOT23?6）
1、DO：放電控制（DSG FET 驅動）
2、CO：充電控制（CHG FET 驅動）
3、VM：電流采樣 / 檢測
4、VC：電芯中點電壓檢測
5、VDD：電池組正極
6、VSS：電池組負極

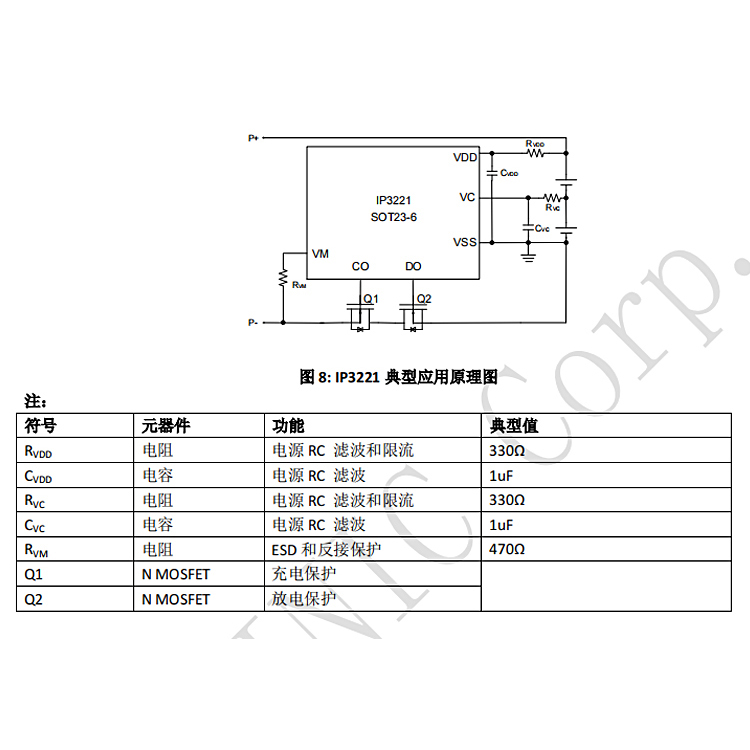

四、典型應用場景
電動工具、掃地機器人、吸塵器
便攜式儲能、2S 電池包
醫療便攜設備、工業手持終端
電動自行車 / 滑板車電池組
