英集芯 IP3102是一款超低功耗、帶充放電控制的單節鋰離子 / 聚合物電池保護芯片，面向小型便攜設備的電池初級保護。
核心特性

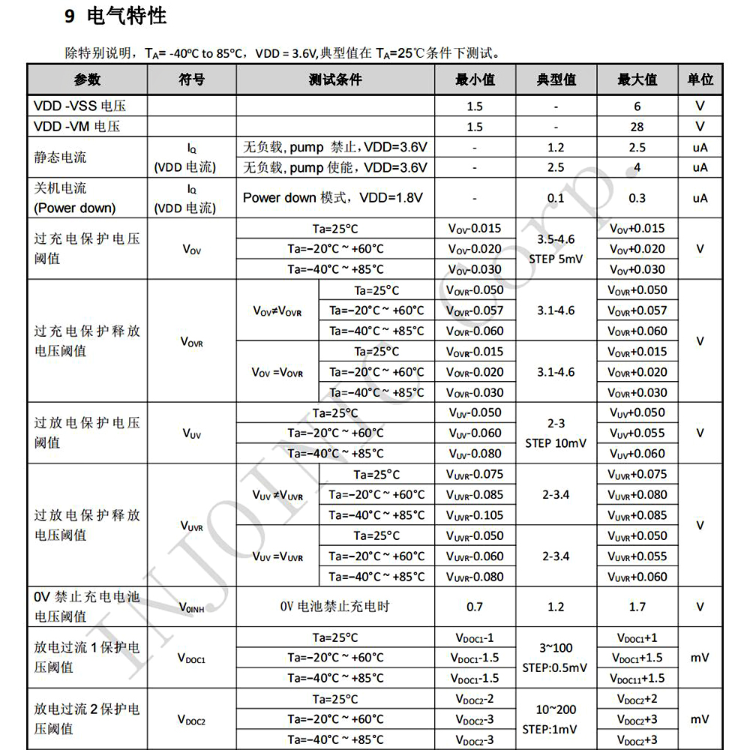

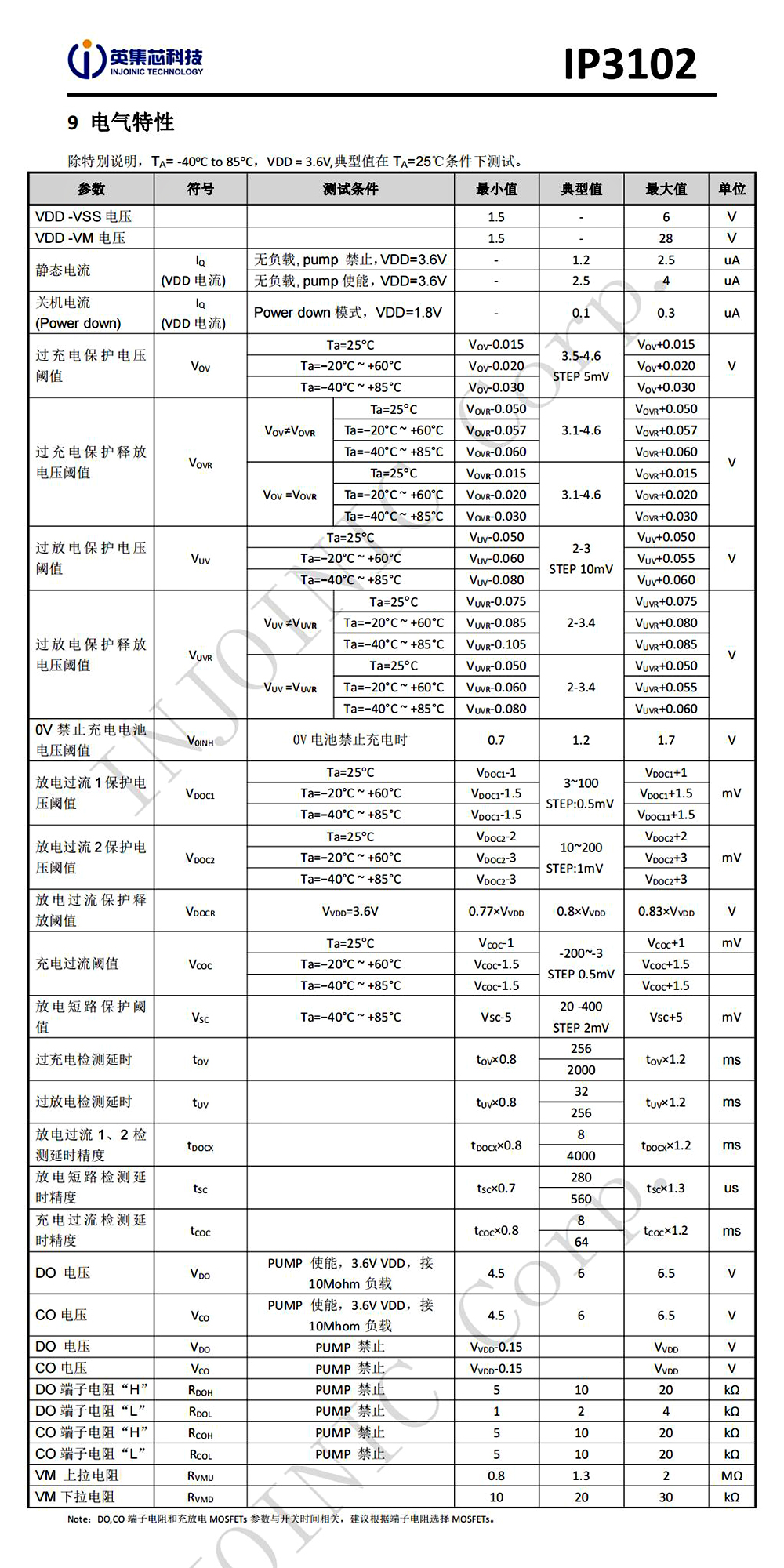

全面保護功能：集成過充、過放、充電過流、放電過流 1/2、放電短路保護；過充保護電壓 3.5V~4.6V（步長 5mV，精度 ±15mV），過放保護 2.0V~3.0V（步長 10mV，精度 ±50mV）；短路檢測延時低至 280μs~560μs；支持 VI（外接檢流電阻）/VM（MOS 管導通電阻）兩種電流采樣方案
超低功耗：pump 禁用時工作電流約 1.2μA，pump 啟用約 2.5μA；休眠模式僅 100nA；可承受 28V 浪涌電壓；0V 耗盡電池禁止充電
寬溫與小封裝：工作溫度 - 40℃~+85℃；采用DFN6 1.6×1.6mm超薄封裝，節省 PCB 空間
靈活配置：內置多種檢測延時可調；Pump N-MOS 驅動可選；適配電芯差異與應用場景
引腳與封裝
封裝：DFN6（1616，1.6×1.6mm，帶 EPAD 散熱焊盤）
引腳定義：
VM：負載 / 充電器檢測，VM 采樣時兼作電流檢測
CO：充電 MOSFET 柵極驅動
DO：放電 MOSFET 柵極驅動
VSS：地
VDD：電池正極輸入（建議并 1μF 電容）
VI：電流檢測引腳（VI 采樣時用）
典型應用
可穿戴設備（手環、手表）、物聯網終端、小型電池包、藍牙耳機、移動電源單體保護等對功耗與體積要求嚴格的場景
產品優勢與選型提示
替代傳統分立保護方案，簡化 BOM，降低成本與 PCB 面積
高精度電壓 / 電流檢測，保護閾值可定制，適配不同鋰電池
28V 浪涌耐受適合充電器插拔沖擊；0V 電池保護防止反向損壞
