英集芯 IP2366 是面向 2–6 串鋰電 / 磷酸鐵鋰 的 140W PD3.1 雙向快充 SOC，采用單電感同步升降壓架構，集成功率 NMOS 驅動，外圍極簡，適合大功率移動電源、電動工具、儲能電源與車載快充等場景。
核心參數
電芯配置：2/3/4/5/6 串鋰電 / 磷酸鐵鋰（外接電阻配置）
單節滿充電壓：3.65/4.1/4.2/4.35/4.4V（外接電阻配置）
充放電功率：充放電最大140W（28V/5A）
快充協議：PD3.1/3.0/2.0、QC2.0/3.0/3.0+、FCP、AFC、SCP；Type?C DRP
架構 單電感同步：BUCK?BOOST，內置功率 NMOS 驅動
采樣與通信：14bit ADC；I2C（寫 0xEA / 讀 0xEB，最高 250kHz）
待機電流 低至：5μA（插充電器自動喚醒，放電需按鍵喚醒）
電量指示：4/2/1 顆 LED 可選（外接電阻配置）
輸入耐壓：30V（含 CC1/CC2）
保護 輸入：OVP/UVP；輸出 OCP/SCP；電池過充 / 過放 / 過流 / NTC；IC 過溫；ESD 4kV
封裝：5×5mm QFN40（0.4mm pitch）
工作溫度：?40℃至 + 85℃
關鍵特性與設計要點
高集成極簡外圍：單電感完成雙向升降壓，外圍器件少，BOM 與 PCB 面積顯著降低。
智能適配：按充電器功率自適應調節充電電流；支持 0V 電池冷啟動。
精準管理：三段式充電（涓流→恒流→恒壓），14bit ADC 精準采樣電壓 / 電流，I2C 可讀寫充放電參數與狀態。
低功耗與喚醒：待機 5μA，插充自動喚醒充電，放電需按鍵或 EN 喚醒；INT 引腳配合 MCU 實現休眠控制。
靈活配置：串數、滿充電壓、LED 數量均通過外接電阻設置，無需固件即可適配多場景。
典型應用

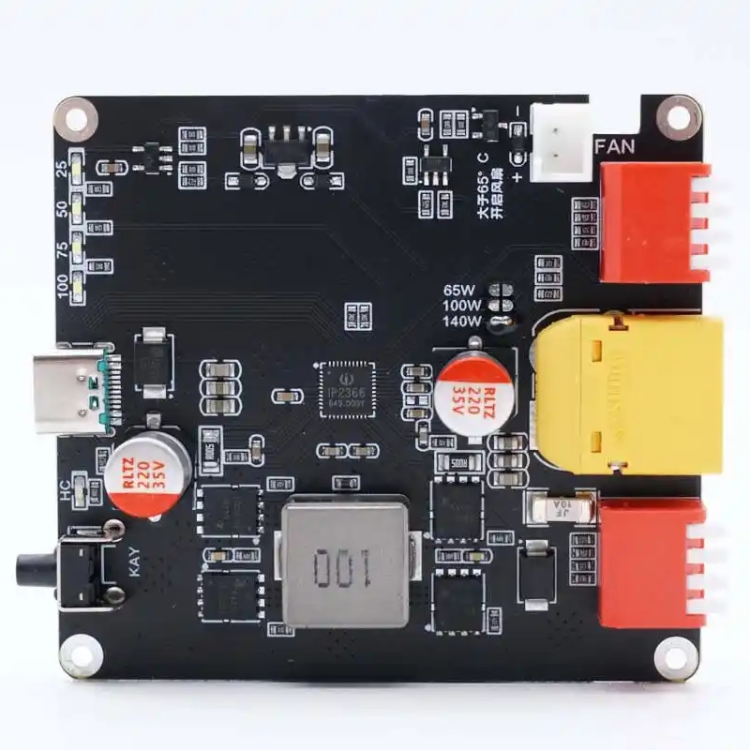

大功率移動電源（單 C 口 28V/5A，筆記本 + 手機同時快充）
電動工具、便攜式 UPS、車載快充
太陽能小儲能（支持 140W 光伏輸入）
選型與使用提示
功率匹配：充電最大 100W，放電最大 140W，設計時需匹配電感、MOSFET 與散熱能力。
I2C 注意：通信電壓 3.3V，5V MCU 需加電平轉換；建議時鐘 100–200kHz，休眠前 INT 需拉低，MCU 16ms 內停止訪問。
保護配置：NTC 測溫與輸入 / 輸出保護閾值需按電池規格與應用場景合理設置。
