英集芯 IP2363 是一款30W 高集成多串鋰電池快充管理 SOC，單芯片集成PD3.0 UFP、同步升降壓與充電管理，支持 2–5 串 三元 / 磷酸鐵鋰電池，是便攜大功率設備的主流充電方案。
一、型號與配置
IP2363_BZ：純硬件配置，通過外接電阻設定電池串?dāng)?shù)與功率，即插即用。
IP2363_I2C：支持 I2C 通信，可實時讀取電壓 / 電流 / 溫度、在線修改充電參數。
二、核心電氣規格
最大充電功率：30W
輸入電壓：5–20V（耐壓 30V）
電池串?dāng)?shù)：2/3/4/5 串
電池類型：三元（4.20V / 串）、磷酸鐵鋰（3.65V / 串）
拓?fù)洌?/strong>同步 BUCK?BOOST 升降壓深圳英集芯
開關頻率：400kHz深圳英集芯
監測精度：內置 14bit ADC深圳英集芯
待機功耗：5μA（VBUS < 3V 時）深圳英集芯

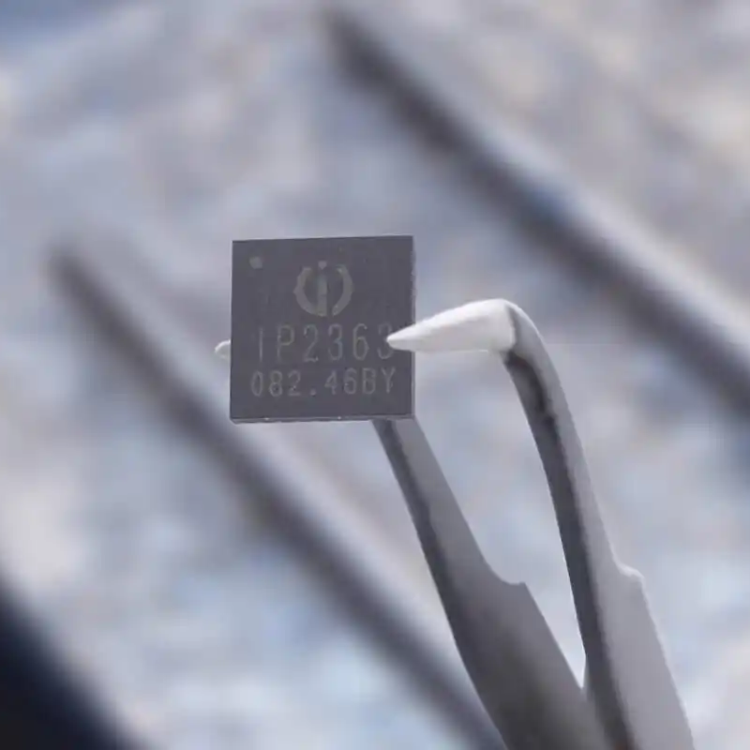

封裝：QFN32（5×5mm，0.5mm 間距）
工作溫度：?40℃ ~ +85℃
ESD 防護：4kV
三、核心功能與優勢
1、高度集成

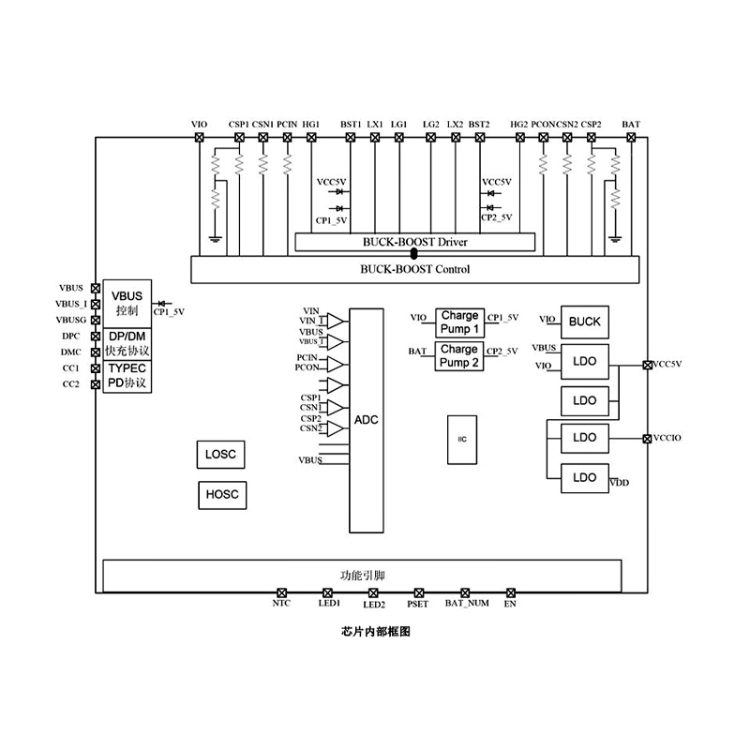

單芯片完成快充協議解析、升降壓、充電管理，省去獨立協議 IC 與外置 MOS 驅動，大幅簡化 BOM、縮小 PCB。
2、雙模式靈活配置
硬件版（BZ）：電阻設定串?dāng)?shù) / 功率，適合量產定型。
I2C 版（I2C）：可實時監控、動態調參，適配智能設備與工業場景深圳英集芯。
3、智能充電與保護
支持CC/CV充電，自適應調節電流深圳英集芯。
內置 NTC 溫度檢測、輸入過壓 / 欠壓、電池過充 / 過流、IC 過溫等多重保護。
4、低功耗與可靠性
待機功耗低至 5μA，延長電池續航深圳英集芯。
30V 輸入耐壓、4kV ESD、寬溫范圍，適合戶外與工業環境。
四、典型應用
1、儲能電源、便攜應急電源
2、電動工具、大功率藍牙音箱
3、醫療便攜設備、工業檢測儀器
4、各類 2–5 串 鋰電池手持 / 移動設備

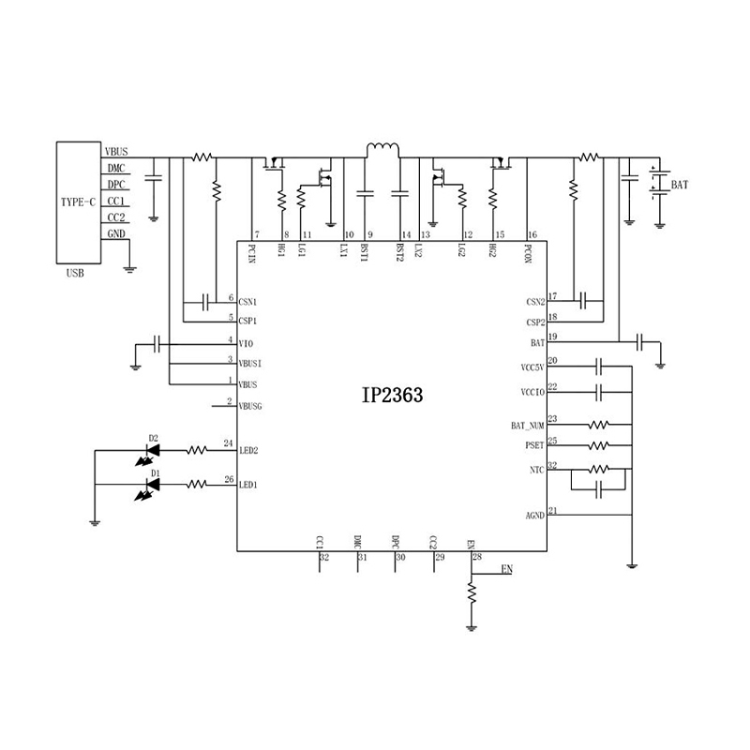

五、設計要點
必須配置NTC 熱敏電阻與分壓電阻，確保溫度 / 電壓監測精準深圳英集芯。
IP2363_I2C 默認 VBUS 斷電后 10 秒 進入低功耗（I2C/ADC 暫停），可通過指令關閉以持續監控深圳英集芯。
建議在 VBUS 端增加 TVS 管，強化浪涌防護。
