一、品牌與技術實力概述
芯動科技（INNOSILICON）作為中國高端芯片平臺賦能型領軍企業，深耕行業 19 年，已構建蘇州、珠海、西安、武漢等 7 大研發中心，是一站式先進工藝硬科技領導者。公司持續突破國際核心技術，實現從 55nm 到 3nm 工藝全覆蓋，成功流片 28nm、10nm、7nm、5nm、3nm 等多代先進工藝芯片，與臺積電、三星、中芯國際等全球主流代工廠深度合作。
在量產能力上，芯動科技達成 15 萬片 / 年 FinFet 晶圓授權量產規模，高端 SoC 芯片量產超 100 億顆，覆蓋高性能計算、AI、汽車電子、工業、消費電子等領域，保持 100% 量產成功率，為 PCIe Switch 產品提供堅實的技術沉淀與產能保障。
二、PCIe Switch 產品家族全景
芯動科技 PCIe Switch 產品覆蓋 Gen2 至 Gen5 全世代，形成從 8 Lane 到 120 Lane、多端口配置的完整產品矩陣，適配不同帶寬、功耗及封裝需求，全系列產品均支持 Peer-to-Peer（P2P）通信、Thermal sensor（溫度傳感器）和 Programmable TX/RX EQ（可編程收發均衡）功能，核心參數如下：
| 產品型號 | 世代（Generation） | 通道數（Lanes） | 端口數（Ports） | 典型功耗（Typ. W） | 封裝尺寸（mm） | 核心定位 |
|---|---|---|---|---|---|---|
| IX9120 | Gen 5 | 120 | 30 | TBD | TBD | 旗艦級 Gen5 產品，面向超高速率場景 |
| IX9104 | Gen 5 | 104 | 26 | 49 | BGA 42.5x42.5 | 高端 Gen5 產品，滿足大規模設備互聯 |
| IX8024 | Gen 4 | 24 | 13 | 8.8 | BGA 21x21 | 主力級 Gen4 產品，多場景通用適配 |
| IX8016 | Gen 4 | 16 | 10 | 6.8 | BGA 21x21 | 中高端 Gen4 產品，平衡帶寬與功耗 |
| IX8012 | Gen 4 | 12 | 7 | 5.0 | BGA 21x21 | 中端 Gen4 產品，輕量化高速互聯 |
| IX8012X | Gen 4 | 12 | 5 | 5.5 | BGA 21x21 | 定制化 Gen4 產品，適配特定端口需求 |
| IX8008 | Gen 4 | 8 | 6 | 4.5 | BGA 12x12 | 入門級 Gen4 產品，小型設備擴展 |
| IX7024 | Gen 3 | 24 | 13 | 7.1 | BGA 21x21 | 主力級 Gen3 產品，成熟場景適配 |
| IX7016 | Gen 3 | 16 | 19 | 5.5 | BGA 21x21 | 中高端 Gen3 產品，多端口擴展 |
| IX7012 | Gen 3 | 12 | 7 | 4.5 | BGA 21x21 | 中端 Gen3 產品，性價比之選 |
| IX7012X | Gen 3 | 12 | 5 | 4.5 | BGA 21x21 | 定制化 Gen3 產品，精簡端口設計 |
| IX7008 | Gen 3 | 8 | 6 | 3.5 | BGA 12x12 | 入門級 Gen3 產品，低功耗場景 |
| IX6024 | Gen 2 | 24 | 13 | 5.5 | BGA 21x21 | 經典 Gen2 產品，傳統工業場景 |
| IX6012 | Gen 2 | 12 | 10 | 4.5 | BGA 21x21 | 基礎 Gen2 產品，低成本擴展需求 |
三、核心產品深度解析（以 IX8024 為例）
1. 核心規格與架構

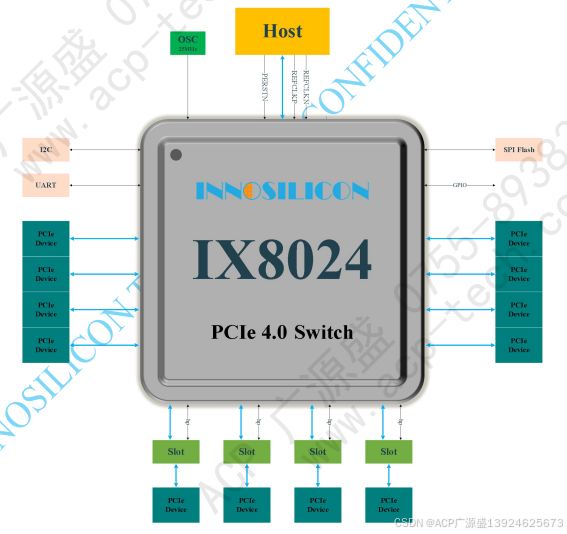

IX8024 作為 Gen4 系列主力產品，是一顆 24-Lane 13-Port PCIe 4.0 交換芯片，采用無阻塞 Crossbar 架構，集成 Switch 與 SoC 雙核心模塊，內置 Clock Buffer 時鐘緩存分發單元、RISC-V E906 處理器及 PLL 鎖相環，核心參數如下：
- 協議規范：兼容 PCIe Gen1/2/3/4，最大速率 16 Gbps
- 端口配置：1 個上游端口（主機端）+12 個下游端口（外設端），支持 x1/x2/x4/x8 自適應鏈路寬度
- 交換能力：768 Gbps，支持 512-Byte 最大數據載荷
- 調測接口：I2C/SMbus/UART，支持在線固件升級與數字眼圖觀測
- 封裝尺寸：21mm×21mm BGA 封裝，與 ASM2824 等傳統產品 PIN to PIN 兼容
2. 端口靈活配置
IX8024 下游端口分為兩組（Lane0~Lane7、Lane8~Lane15），每組支持 3’b000~3’b100 五種配置模式，可實現 x1/x2/x4/x8 等多種端口組合，例如：
- 3’b000 模式：x2+x1+x1+x2+x1+x1 組合
- 3’b001 模式：x2+x1+x1+x4 組合
- 3’b100 模式：x8 單端口配置
- 支持 4 組并行熱插拔，滿足企業級設備帶電插拔需求
3. 核心技術優勢
- 全自研 IP 集成：完全知識產權國產自研，供應安全有保障，支持長距離 / 短距離 / 超短距傳輸
- 超低功耗設計：典型功耗僅 8.8W，低于同規格競品（如 PEX88024 為 14W）
- 高可靠性特性：集成 On-Die 溫度傳感器、高級錯誤報告（AER）、INTx/MSI/MSI-X 中斷支持
- 靈活適配能力：支持 Lane 倒序、極性反轉、Read Pacing 帶寬優化，兼容 CC/SRNS/SRIS REFCLK 架構
- 安全與擴展性：內置 eFuse 電子熔絲、TV sensor 電壓檢測，支持多級級聯擴展
四、全系列產品核心共性優勢
- 全世代兼容：覆蓋 Gen2~Gen5 全協議版本，向下兼容舊款設備，向上支持未來高速擴展
- 統一架構設計：均采用無阻塞 Crossbar 交換架構，保障數據傳輸無瓶頸，支持所有端口 P2P 直接通信
- 高集成度配置：集成時鐘緩沖器、GPIO、UART、QSPI 等豐富接口，簡化外圍電路設計
- 低功耗特性：通過優化電源管理與制程工藝，全系列產品功耗處于行業低位，適配嵌入式與便攜設備
- 廣泛生態適配：兼容 Intel、AMD、海光、飛騰、龍芯、華為等主流 CPU，支持 Windows、Ubuntu、KylinOS、UOS、鴻蒙等操作系統
五、典型應用解決方案
1. 數據中心與服務器
- 應用場景：IO 擴展、多 GPU 互聯、NVMe 存儲陣列
- 解決方案：通過 IX8024/IX9104 實現 12 個以上外設擴展，支持 768Gbps + 數據交換，適配 4 個 x4 PCIe Gen4 NVMe 卡，上游端口 128Gbps 讀寫帶寬
- 核心價值：支持熱插拔與 P2P 通信，提升數據中心存儲與計算效率
2. 網安產品
- 應用場景：高性能防火墻、入侵檢測設備
- 解決方案：飛騰 D3000 CPU+IX8024 + 網迅 SP1000A 網卡組合，1 個 x8 上游端口連接 2-4 顆 IX8024，每顆芯片下游端口連接 NIC 網卡（單網卡支持 2 路網口）
- 核心價值：高帶寬低延遲，滿足網安設備多鏈路數據并行處理需求
3. 存儲擴展
- 應用場景：Thunderbolt NVMe SSD 擴展、企業級存儲陣列
- 解決方案：IX8024 上游端口通過 PCIe4.0 x4 連接 Intel JHL9480 Thunderbolt5 主控，下游端口連接 4 個 PCIe4.0 x4 NVMe SSD，實現超 14000MB/s 傳輸速率
- 核心價值：支持多品牌 SSD（三星、希捷、西部數據等），兼容 M.2 接口，滿足企業級存儲擴容需求
4. 工業與車載電子
- 應用場景：工業控制 IO 擴展、智能座艙高速互聯
- 解決方案：采用 IX7024/IX8012 等產品，適配工業級溫度范圍，支持 CC/SRNS/SRIS REFCLK 架構
- 核心價值：高可靠性與抗干擾能力，滿足工業環境穩定運行需求
5. 嵌入式與邊緣計算
- 應用場景：邊緣網關、AI 推理終端
- 解決方案：選用 IX8008/IX7008 等小封裝產品（12x12mm），低功耗設計適配邊緣設備供電限制
- 核心價值：小尺寸高集成度，簡化邊緣計算設備硬件設計
六、產品替代與升級路徑
1. 直接替代競品型號
芯動 PCIe Switch 可無縫替代 ASMedia、Broadcom、Microchip、DIODES 等品牌產品，典型替代關系如下：
| 芯動產品 | 替代競品型號 | 替代優勢 |
|---|---|---|
| IX8024 | ASM2824/ASM2812/ASM1824 | 支持 Gen4、低功耗、國產自主、PIN to PIN 兼容 |
| IX8024 | PEX88032/PEX88024/PEX8733 | 功耗降低 40%+、生態適配更全、本地化支持 |
| IX8024 | PM8541/PM8572/PM8561 | 高帶寬、集成 eFuse 與溫度傳感器 |
| IX8024 | PI7C9X3G1632/PI7C9X3G1224 | 端口配置更靈活、支持熱插拔 |
2. 升級路徑建議
- Gen2 用戶（IX6024/IX6012）：升級至 Gen3（IX7024/IX7012），帶寬提升 3 倍，保持相同封裝尺寸
- Gen3 用戶（IX7024/ASM2824）：升級至 Gen4（IX8024），無需修改 PCB 設計，帶寬翻倍，新增 eFuse/TV sensor 功能
- 高帶寬需求用戶：直接選用 Gen5 產品（IX9104/IX9120），適配未來 100Gbps + 高速設備
七、技術支持與服務
ACP為 PCIe Switch 產品提供全生命周期技術支持：
- 資料支持：提供《IXxxx 用戶手冊》、PCB Layout 文件、設計原理圖參考
- 硬件支持：提供 2 端口、4 端口、5 端口等 5 種評估板，支持快速原型驗證
- 技術服務：方案評估、原理圖審核、PCIe 交換技術培訓、現場與遠程技術支持
- 生態認證：已通過海光、龍芯、飛騰等 CPU 生態兼容性認證，提供完整適配測試報告
八、聯系與合作
- 郵箱：michael@acp-tech.com
- 合作咨詢：產品定制、批量采購、技術合作可通過上述渠道聯系對接
芯動科技 PCIe Switch 產品以國產自主、高性價比、廣泛適配為核心優勢，覆蓋從入門到旗艦的全場景需求，為新一代電子設備提供高速、穩定、安全的互聯解決方案，是企業數字化轉型與技術升級的優選合作伙伴。
