一、核心規格參數剖析
（一）基礎硬件參數

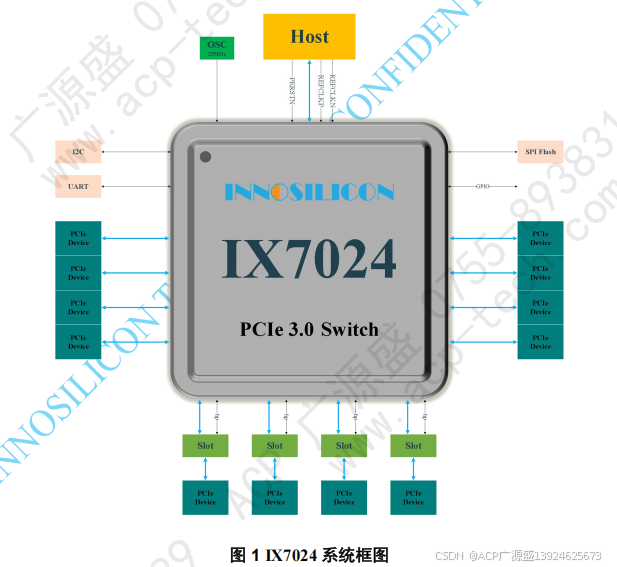

- 核心架構與端口配置
- 通道與端口：支持 24 條 8 GT/s 的 PCIe 3.0 通道，包含 1 個 x8 上游端口（USP）和最多 12 個下游端口（DSP），下游端口分為 Group 0（lane0~7）和 Group 1（lane8~15）兩組，支持多模式配置（如 x8、x4、x2、x1 組合）。
- 端口傳輸能力：每條通道支持 2.5Gb（250MB/s）、5Gb（500MB/s）和 8Gb（1GB/s）傳輸速率，最大數據載荷 512Byte，最大讀請求 4096Byte，支持通道倒序和極性反轉。
- 封裝與物理特性
- 封裝規格：BGA 封裝，尺寸 21mm×21mm，管腳間距 0.80mm，ball 總數 492 個，符合 JESD22-A114B（HBM）2000V 和 JESD22-C101D（CDM）250V ESD 標準。
- 溫度范圍：商業級 0~105℃（結溫 Tj），工作殼溫（Tc）0~70℃，無散熱片時結溫 - 環境熱阻 14.9℃/W，結溫 - 殼溫熱阻 0.93℃/W。
- 電源特性
- 供電電壓：核心電源（VDD09）0.855~0.945V，PHY 電源（VCC18）1.71~1.89V，I/O 電源（VCC33）3.135~3.465V，電源動態紋波要求 VDD09 和 VCC33≤3%，VCC18≤2%。
- 功耗：Gen3 模式下，12 條活躍通道功耗 4.3W，24 條活躍通道功耗 7.1W。
（二）功能特性參數
- 交換與傳輸功能
- 核心交換：支持 USP 與 12 個 DSP 間數據交換，支持 Multicast、Message 和 P2P 端到端傳輸功能，下游端口上行仲裁支持固定輪詢（RR）和加權輪詢（WRR32/64/128），支持 Read Pacing 帶寬管理。
- 電源管理：支持 L0s、L1-ASPM、L1 子狀態（L1SS）和 PCI-PM 節能模式，未使用端口時鐘可軟件關閉以降低功耗。
- 時鐘與復位
- 時鐘輸入：25MHz OSC 時鐘（來自外部晶體或振蕩器）、100MHz 差分時鐘（來自 PCIe Host），I2C 接口時鐘 SCL；時鐘輸出包括 SPI_SCK、12 對 PCIe Link 差時鐘（DPE_CLK*），時鐘邏輯類型為 HCSL。
- 復位機制：僅 1 個外部復位 PERSTN（來自上游設備），1 個輸出復位 DPE_RSTN，觸發條件包括 PERSTN、內部 POR 和全局軟復位。
- 外設接口
- 主要接口：SPI Flash（支持 Standard SPI/QSPI 模式，SCLK 最高 100MHz，最大容量 16MB）、UART（支持 5/6/7/8bit 數據位，1/2bit 停止位，最高 5Mbps 波特率，64×8bit 發送 FIFO 和 64×12bit 接收 FIFO）。
- 擴展接口：I2C/SMBus Slave（支持 7bit 地址，兼容 SMBus v2.0）、I2C Master（支持 7/10bit 地址，100kbit/s 標準模式和 400kbit/s 快速模式）、32 個 GPIO（支持輸入 / 輸出 / 中斷源，多配置模式）、熱插拔（4 組信號，支持端口映射）。
- 啟動與固件升級
- 啟動模式：支持 BootROM（默認）和 BootFlash 兩種啟動模式，啟動流程含寄存器配置、Flash 讀取、SPL 加載等步驟。
- 固件升級：支持 5 種方式（燒錄器、UART、MCU JTAG、I2C/SMBus、PCIe BAR）。
（三）電氣與信號特性
- I/O 電氣參數
- 輸入輸出電壓：輸入低電平（VIL）≤0.8V，輸入高電平（VIH）≥2.0V，輸出低電平（VOL）≤0.4V，輸出高電平（VOH）≥2.4V，輸入漏電流 ±10uA。
- 驅動能力：低電平輸出電流（IOL）4.1~39.2mA，高電平輸出電流（IOH）5.7~56.1mA（隨配置值變化）。
- 時鐘電氣參數
- 100MHz 差分時鐘：差分輸入高電平≥150mV，低電平≤-150mV，交叉點電壓 250~550mV，占空比 40%~60%，周期抖動≤150ps，上升 / 下降沿速率 0.6~4.0V/ns。
- 信號阻抗要求
- 差分信號：UPE_Tx/Rx、DPE_Tx/Rx 阻抗 85Ω±10%，UPE_CLK、DPE_CLK 阻抗 100Ω±10%。
- 單端信號：未定義阻抗統一為 50Ω±10%，SPI Flash 相關信號（SPI_SCK/SDIO/CS）阻抗 50Ω±10%。
二、產品應用場景總結
（一）核心應用領域
- 服務器與計算加速
- GPU 擴展：支持連接 2 個 PCIe Gen3 x8 或 4 個 PCIe Gen3 x4 GPU 加速卡，適用于 AI 訓練、高性能計算（HPC）等場景，滿足多 GPU 協同計算的高速數據傳輸需求。
- 多設備集成：可同時連接 GPU、NIC（網絡接口卡）、NVMe SSD，構建服務器內部高速 IO 擴展架構，適用于云計算、數據中心等對多設備協同訪問要求較高的場景。
- 存儲系統
- NVMe SSD 擴展：支持連接 4~12 個 PCIe Gen3 x4 NVMe SSD，可根據帶寬和端口數量需求靈活配置，適用于企業級存儲陣列、分布式存儲節點等場景，提供高并發存儲訪問能力。
- 工業與嵌入式系統
- 高速 IO 擴展：通過 Fanout 模式連接最多 12 個不同類型和速率的 PCIe 端點設備（如采集卡、接口卡等），適用于工業控制、安防網絡、通信平臺等需要多設備擴展的場景。
- 汽車電子：符合工業級可靠性要求，可用于電動汽車的車載計算平臺、自動駕駛感知模塊等高速設備互聯場景。
（二）典型應用場景細分
| 應用場景 | 配置方式 | 核心優勢 |
|---|---|---|
| AI 訓練服務器 | 1 個 USP（x8）+4 個 DSP（x4 GPU） | 支持多 GPU 端到端傳輸，低延時、高帶寬，滿足 AI 模型并行訓練需求 |
| 企業級存儲陣列 | 1 個 USP（x8）+8 個 DSP（x2 NVMe SSD） | 支持 12 個 NVMe 設備擴展，高并發 IO，適配存儲密集型業務 |
| 工業控制平臺 | 1 個 USP（x4）+6 個 DSP（x1/x2 工業接口卡） | 多端口靈活配置，支持熱插拔，適配工業場景設備動態接入 |
| 車載計算系統 | 1 個 USP（x8）+3 個 DSP（x4 GPU+ x2 NIC+ x2 存儲） | 低功耗、高可靠性，滿足車載環境多設備協同需求 |
| 數據中心邊緣節點 | 1 個 USP（x8）+12 個 DSP（混合接口設備） | Fanout 模式適配多類型設備，簡化邊緣節點硬件架構 |
三、應用關鍵注意事項
- 硬件設計：需遵循 PCB 疊層阻抗要求（推薦 8 層 / 10 層通孔板），高速信號（PCIe、時鐘）需參考完整地平面，避免跨分割；電源過孔數量需滿足通流和瞬態電流需求（VDD09≥15 個，VCC18≥7 個，VCC33≥4 個）。
- 兼容性：支持與主流 SPI Flash 器件兼容（如 AMIC A25L512、GigaDevice GD25Q512、Winbond W25X05CL 等），I2C/SMBus 接口支持地址配置和 ARP 功能。
- 可靠性：工作溫度需嚴格控制在 0~105℃（結溫），避免長期超溫運行；熱插拔操作需遵循規范上電 / 下電時序，防止設備損壞。
?
?
