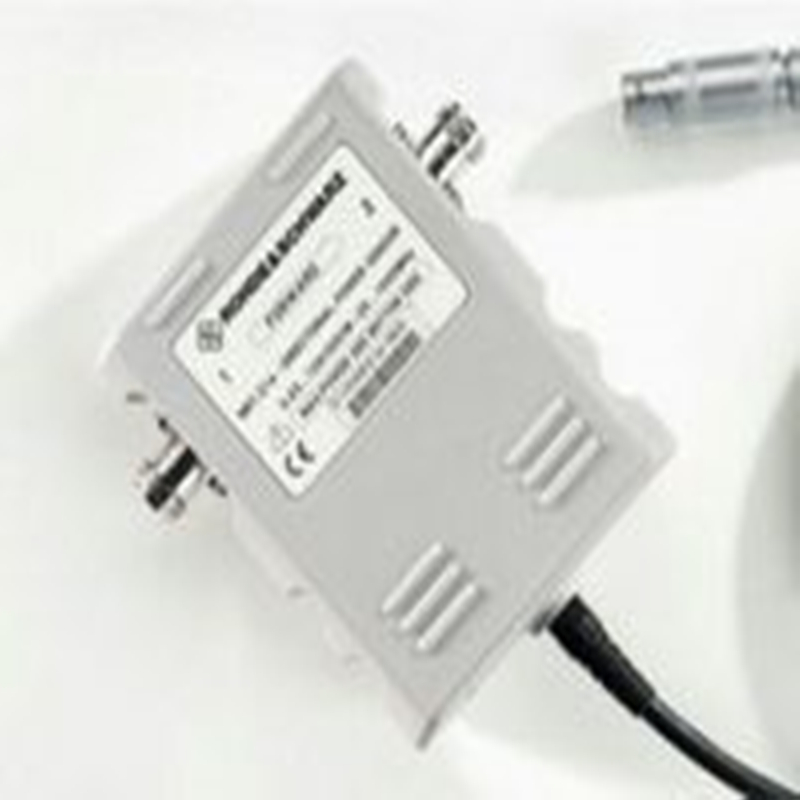

羅德與施瓦茨NRT-Z44功率傳感器

品牌：羅德施瓦茨 R&S R/S

■ 在平均功率、平均突發功率、包絡峰值功率 (PEP) 和 峰均功率比（峰值因子）之間進行選擇

■ 在正向功率和吸收功率之間切換

■ 功率差異測量（單位: dB或 %）

■ 在反射測量中的回波損耗或反射系數之間進行選擇

■ SWR 監視

■ 指示大值和小值

■ 準模擬條形圖顯示

■ 在源或負載測量之間進行選擇

Z44羅德與施瓦茨功率計NRT-Z44功率傳感器

Rohde & Schwarz NRT-Z44

Directional power sensor, 200 MHz to 4 GHz, 30mW to 120(300)W, N female

Directional Power Sensors :NRT-Z14/NRT-Z43/NRT-Z44

These power sensors can be used as self-contained measuring instruments with digital interface even without the base unit. In addition to a directional coupler and analog section, they comprise a processor kernel for control of the hardware and remote interface and for processing the measured data (temperature compensation, linearization, zeroing and frequency-response correction). This compact concept provides a wealth of measurement functions without the restrictions of conventional analog solutions.

Many applications call for continuous monitoring of power and reflection, e.g. to enable fast reaction in case of any damage to the antenna. Apart from providing high accuracy, the measuring instrument must not affect SWR and attenuation in the antenna feeder nor should it generate any interfering signals. This means very good matching, low insertion loss and excellent intermodulation characteristics: all these features are of course provided by the Directional Power Sensors: NRT-Z14, NRT-Z43, and NRT-Z44 as standard. On top of this, the sum power is indicated when a multicarrier signal is applied   a feature rarely found in other directional power sensors. Since the length of the connecting cable is not critical because of digital datatransfer, the Directional Power Sensors: NRT-Z14, NRT-Z43 and NRT-Z44 can be fitted where they measure most accurately: at the antenna feedpoint.
