是德M9242A 500MHz PXIe模塊化示波器
是德M9242A 500MHz PXIe模塊化示波器

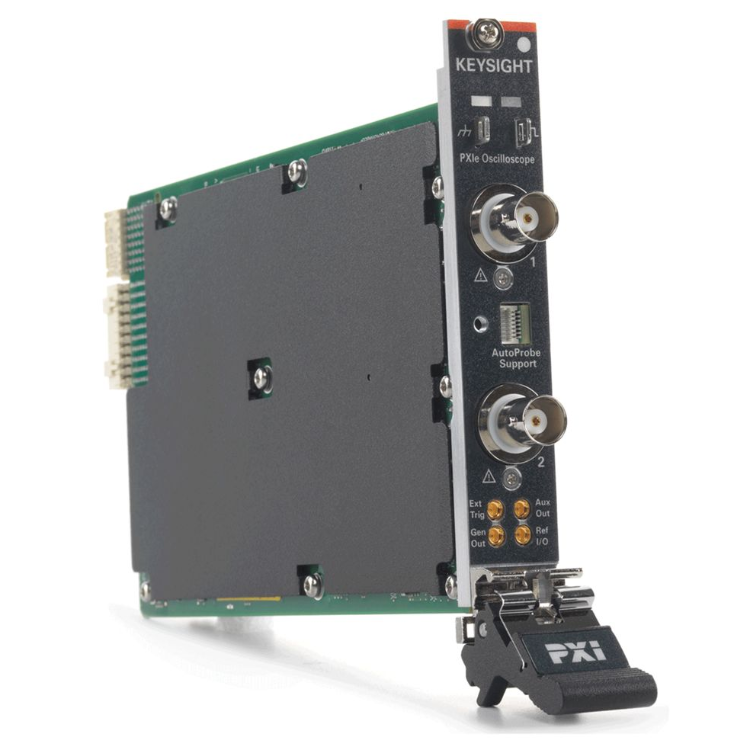

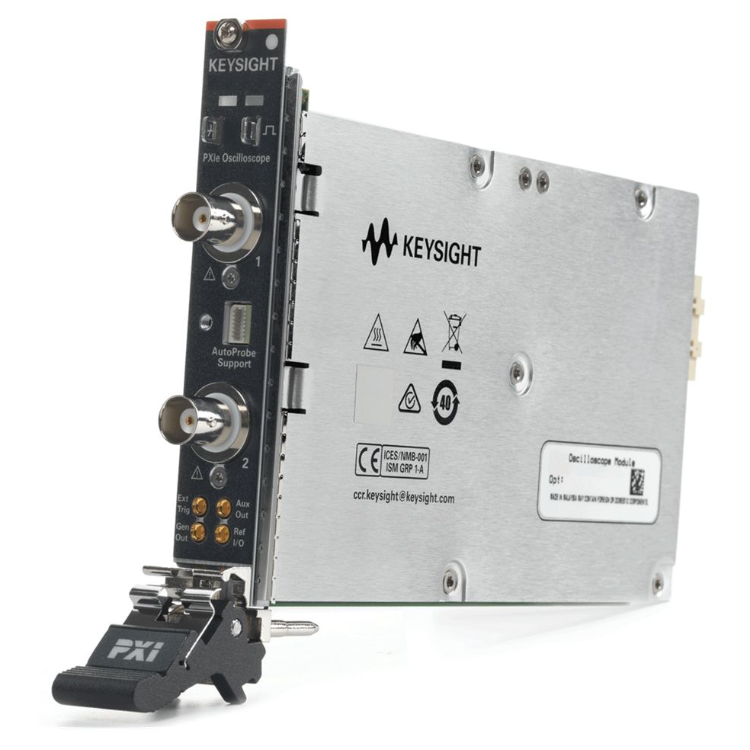

是德 M9242A 是 InfiniiVision M924XA 系列 PXIe 模塊化示波器，核心為2 模擬通道、500MHz 帶寬、5GSa/s 單通道采樣率、100 萬波形 / 秒更新率、4Mpts 存儲深度，適配自動化測試系統與多儀器集成場景，兼具模塊化靈活性與高性能測量能力，是 PXIe 平臺信號調試的核心模塊。
核心技術參數（官方標配）
| 參數類別 | 核心指標 | 補充說明 |
| 通道配置 | 2 路模擬通道，1 路外觸發 | 專注 2 通道高精度信號同步測試 |
| 帶寬 / 上升時間 | 500MHz｜≤700ps（10%-90%） | 滿足中高頻信號測量需求 |
| 采樣率 | 單通道 5GSa/s，雙通道 2.5GSa/s | 保證高頻信號無混疊失真 |
| 存儲深度 | 4Mpts / 通道 | 支持分段存儲，記錄長時信號 |
| 波形更新率 | ≥1,000,000 波形 / 秒 | 快速捕捉偶發、瞬態故障信號 |
| ADC 分辨率 | 8bit | 適配常規信號測量場景 |
| 觸發功能 | 區域觸發、邊緣觸發、脈寬觸發等 | 快速隔離目標信號 |
| 接口配置 | PXIe 總線、LAN（LXI Core）、USB | 支持遠程控制與數據導出 |
核心特性與核心優勢
- PXIe 模塊化設計：3U 標準 PXIe 模塊，適配自動化測試系統，節省機架空間，便于多模塊集成。
- 高采樣率 + 高更新率：5GSa/s 單通道采樣率結合 100 萬波形 / 秒更新率，精準捕獲高頻信號與瞬態異常。
- 多功能集成：可選配 20MHz 任意波形發生器、3 位數字電壓表、8 位計數器、串行協議解碼（I2C/UART/CAN/LIN 等），一臺模塊實現多儀器功能。
- 智能觸發：獨有區域觸發技術，快速隔離目標信號，提升調試效率。
- 全面可升級：支持功能選件擴展，適配不同測試場景，保護設備投資。
