是德 DSOX2024A：4 通道200MHz帶寬示波器
是德 DSOX2024A：4 通道200MHz帶寬示波器

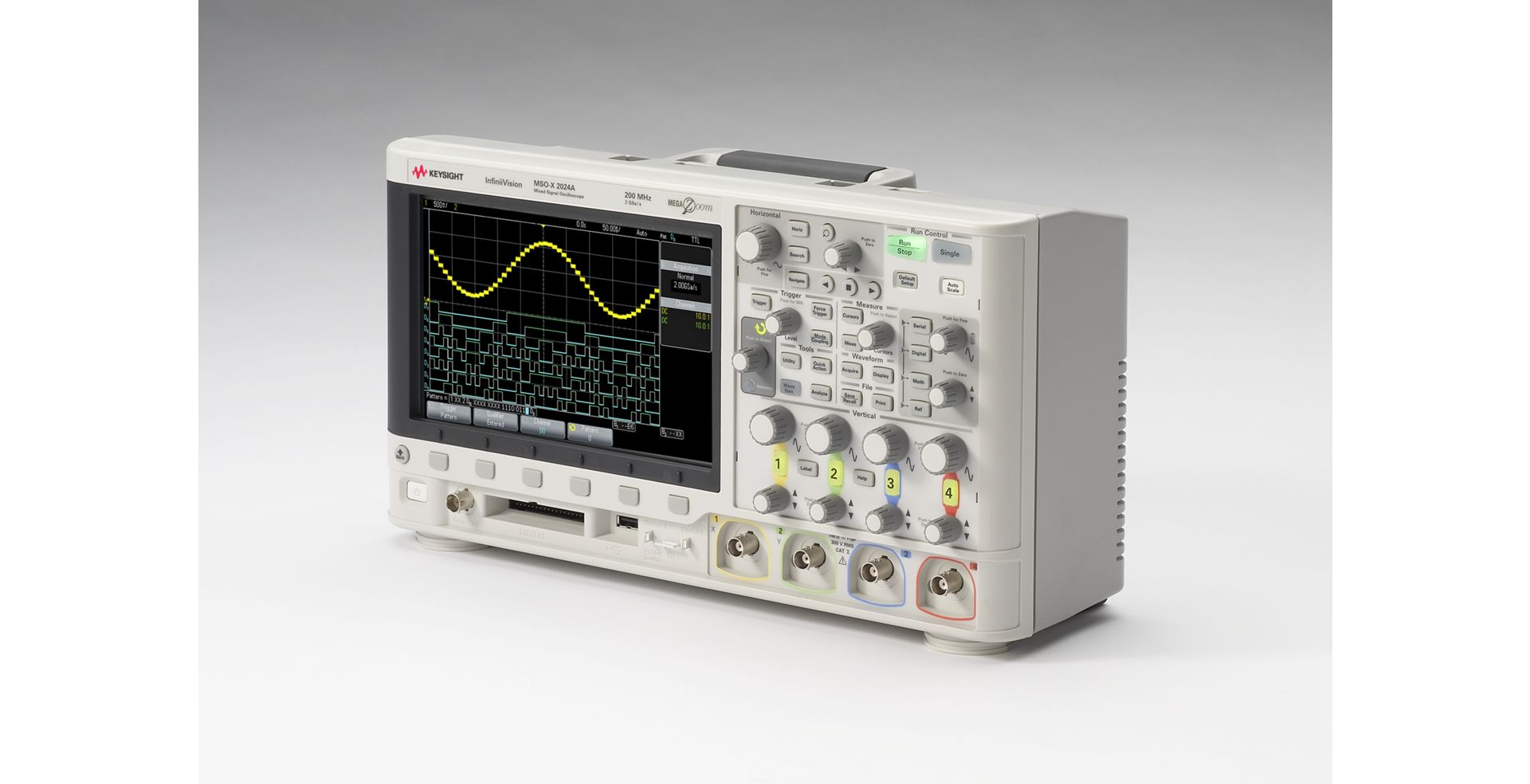

是德 DSOX2024A 為 InfiniiVision 2000 X?Series 臺式數字示波器，核心是 4 模擬通道、200MHz 固定帶寬、2GSa/s 采樣率、1M 點存儲深度、200,000 波形 / 秒更新率，面向需要 4 路中高頻信號同步采集的電子研發、產線測試與高校中高階教學，無需帶寬升級即可直接適配電源電路、時序邏輯、嵌入式系統等多通道中高頻調試場景，兼顧同步測量與擴展能力，性?xún)r(jià)比突出。
核心定位與用途
面向電子工程中高階教學、嵌入式開發、電源與高速數字電路調試，用于 4 路中高頻模擬信號同步采集分析，測量電壓、頻率、周期、占空比、上升 / 下降時間等參數，支持?jǐn)?shù)學運算、FFT 頻域分析、串行總線（I2C/SPI/UART/CAN）協議調試，滿足中高頻電路驗證、故障排查與教學實驗需求。
核心技術參數表
| 參數 | 指標 | 備注 |
| 通道配置 | 4 路模擬通道，1 路外觸發 | 可升級 16 路 MSO 數字通道 |
| 帶寬 | 200MHz（固定） | 無需升級，直接滿足中高頻測試 |
| 實時采樣率 | 2GSa/s（單 / 多通道） | 保證信號細節完整捕獲 |
| 存儲深度 | 1M 點 / 通道（標準） | 適配長時間信號記錄 |
| 波形更新率 | 200,000 波形 / 秒 | 快速捕捉偶發 / 瞬態信號 |
| 上升時間 | ≤1.75ns（200MHz 對應） | 符合帶寬理論值 |
| 垂直靈敏度 | 2mV/div 至 10V/div | 1MΩ 輸入阻抗，16pF 輸入電容 |
| 顯示 | 8.5 英寸 WVGA 彩色 TFT LCD | 電容觸控，多語言界面 |
| 接口 | USB 2.0（主機 / 設備）、LAN（LXI Core）、外觸發輸入 | 支持?jǐn)?shù)據導出與遠程控制 |
| 校準周期 | 5 年 | 降低維護成本 |
| 尺寸 / 重量 | 340×175×140mm，約 3.9kg | 臺式緊湊設計，易搬運 |
核心特性與優勢
- 4 通道同步測量：4 路模擬通道支持多路信號同步采集，適配電源電路、時序邏輯、總線調試等需要多信號關聯分析的場景。
- 固定帶寬免升級：200MHz 固定帶寬，無需額外成本升級，直接滿足中高頻測試需求，降低設備采購與維護成本。
- 高波形更新率：200,000 波形 / 秒更新率，快速捕捉偶發毛刺、瞬態信號，提升故障排查效率。
- 豐富擴展功能：支持可選 MSO 數字通道擴展（16 路）、WaveGen 20MHz 函數發生器、3 位電壓表、串行協議觸發與分析等，一機多用，拓展使用場景。
- 教學與專業功能融合：內置幫助系統與培訓信號，新手快速上手；標配數學運算（+、?、×、÷、FFT），滿足教學與研發的專業分析需求。
- 易用與低維護：5 年校準周期降低長期維護成本；支持 USB 存儲與 LAN 遠程控制，數據導出為 CSV/PNG，便于教學報告生成與團隊協作。
