--- 產品參數 ---
- 頻率范圍 10Hz-30GHz
- 最大分析帶寬 1GHz
- 相位噪聲 <-127dBc/Hz
- 總電平不確定度 低至 0.29dB
- 尺寸 425mm (寬)×132mm (高)×575mm (深)
- 重量 約 20kg
--- 產品詳情 ---

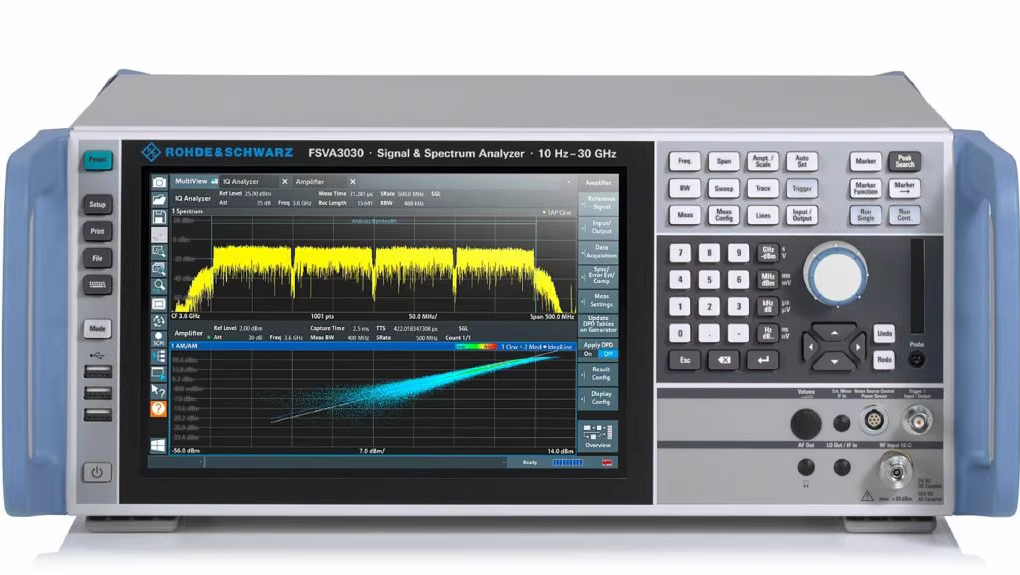

羅德施瓦茨FSVA3030信號頻譜分析儀-30GHz
羅德施瓦茨FSVA3030信號頻譜分析儀-30GHz
羅德施瓦茨 FSVA3030 是 FSVA3000 系列的 30GHz 旗艦型號,以 10Hz-30GHz 頻率覆蓋、1GHz 最大分析帶寬、低相位噪聲與高動態范圍為核心,適配 5G NR、航空航天、射頻器件研發與產線高速測試,兼顧信號解調、頻譜分析與 EMI 預兼容評估,是無線通信與射頻工程的高性能測量平臺。
核心定位與用途
面向 5G 基站 / 終端、航空航天射頻鏈路、衛星通信、雷達系統、射頻元器件(功放 / 濾波器 / 混頻器)的研發與生產測試,解決寬頻帶信號捕獲、低相位噪聲頻譜分析、多載波解調、鄰道泄漏比(ACLR)與誤差矢量幅度(EVM)精確評估等需求,適配 3GPP 5G NR、LTE-Advanced、WLAN 802.11ax 等協議標準。
核心特性與優勢
- 寬頻高精度頻譜分析
- 頻率范圍 10Hz-30GHz(選件 FSV3-B710 可至 2Hz-30GHz),1GHz 最大分析帶寬,支持多載波并行捕獲。
- 1GHz 載波、10kHz 偏置下 SSB 相位噪聲<-127dBc/Hz(B710 選件),DANL 典型值 - 151dBm(1GHz,前置放大器關閉),總電平不確定度低至 0.29dB,保證微弱信號與雜散測量精度。
- 基于 FFT 的 ACLR 測量速度較傳統掃描大幅提升,適配產線高速篩選。
- 多標準信號解調與協議分析
- 支持 5G NR(上下行)、LTE、WLAN、藍牙、衛星通信等信號解調,EVM 測量精度<1%,滿足通信終端與基站一致性測試。
- 增強型計算機功能選件(FSV3-B114)提供四核 CPU 與 PCIe 3.0 總線,提升 I/Q 數據處理與解調速度,10Gbit/s LAN 選件支持高速數據傳輸至云端測試系統。
- 靈活擴展與高效集成
- 支持外部混頻器擴展頻率上限,可選 30dB 射頻前置放大器(FSV3-B24)提升微弱信號靈敏度。
- 多點觸摸圖形界面 + SCPI 記錄器,支持基于事件的操作與遠程控制,適配 ATE 自動化測試系統,兼容 GPIB、LAN、USB 接口。
核心技術參數表
| 參數 | 指標(FSVA3030) | 備注 |
| 頻率范圍 | 10Hz-30GHz(FSV3-B710 選件:2Hz-30GHz) | 基礎頻率覆蓋,適配絕大多數射頻應用 |
| 最大分析帶寬 | 1GHz | 支持多載波并行分析,適配 5G NR 大帶寬信號 |
| 相位噪聲 | <-127dBc/Hz(1GHz,10kHz 偏置,B710 選件) | 保證頻譜純度測量精度 |
| DANL | 典型值 - 151dBm(1GHz,前置放大器關閉) | 微弱信號檢測能力強 |
| 總電平不確定度 | 低至 0.29dB | 測量結果可信度高 |
| EVM 精度 | <1%(5G NR 信號,適配協議選件) | 滿足通信標準一致性測試 |
| 分析帶寬選項 | 40MHz(標配)、200MHz、400MHz、1GHz(可選) | 按需擴展帶寬,平衡成本與性能 |
| 接口 | GPIB、LAN、USB,可選 10Gbit/s LAN、LO/IF 外部連接 | 適配遠程控制與系統集成 |
| 外形尺寸 | 425mm (寬)×132mm (高)×575mm (深),約 20kg | 標準機架安裝,適配實驗室與產線 |
| 典型應用 | 5G 通信、航空航天、射頻器件研發與生產測試 | 寬頻帶信號分析與協議解調 |
