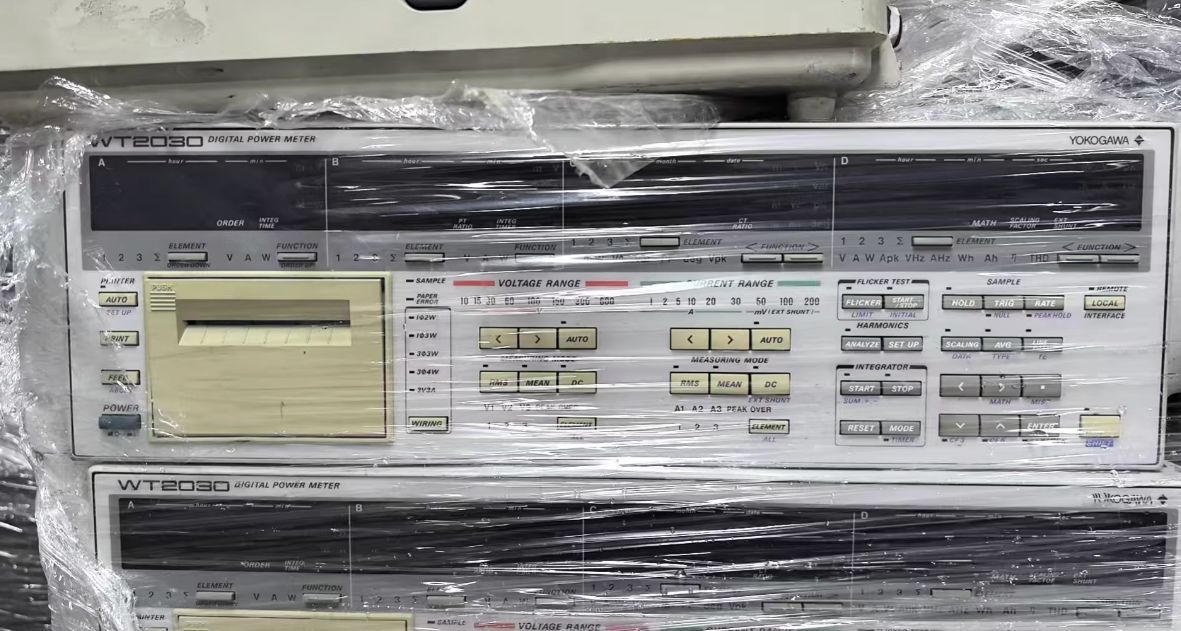

橫河WT2030數字功率計-WT2000系列
橫河WT2030數字功率計-WT2000系列
橫河 WT2030 是 WT2000 系列中 2/3 輸入單元的高性能數字功率計，核心為多通道同步測量、DC/2Hz?500kHz 帶寬、±(0.04% 讀數 + 0.04% 量程) 功率精度，適配三相電力設備、工業電源、變頻器等穩態 / 低頻瞬態功率與能效評估，兼顧研發與產線測試，已停產，替代方案為 WT1800E 系列。
核心定位與用途
面向變壓器、電機、變頻器、UPS、光伏逆變器等電力電子與工業電氣系統，用于交直流電壓 / 電流 / 功率 / 功率因數 / 諧波 / 電能的多通道同步測量、能效評估、諧波分析、閃變測試，核心解決低功率因數、低頻瞬態信號下的精確測量需求，適配 IEC61000?3?2/3 等標準測試。
核心特性與優勢
- 2/3 通道高精度同步測量
- 2 或 3 個輸入單元（電壓 + 電流對），基本功率精度 ±(讀數 0.04%+ 量程 0.04%)（45Hz?66Hz），零功率因數下誤差僅 ±0.1% 量程，低功率因數場景優勢明顯。
- 頻率覆蓋 DC、2Hz?500kHz（功率測量上限 300kHz），高速采樣結合數字濾波，精準捕捉低頻瞬態信號。
- 支持最多 50 次諧波分析（/HRM 選件）、閃變測量（/FL 選件），適配 EMC 與能效標準測試。
- 多場景適配與擴展
- 直接輸入：電壓 10V?600Vrms，電流 1A?30A，外部分流器輸入（50/100/200mV）適配大電流。
- 峰值因數適配工業負載，支持電能雙向積分，滿足充放電 / 買賣電測量需求。
- 14 通道 D/A 輸出（/DA 選件）、內置打印機（/B5 選件），適配 ATE 系統與數據記錄需求。
- 高效集成與操作
- 標配 GPIB（?C1）、RS?232?C（?C2），數據更新率 250ms，可同步輸出 36 項測量值，提升產線測試效率。
- 支持單 / 三相多接線方式，適配復雜工業布線，面板操作便捷，支持 MATH 函數計算輸入?輸出效率。
核心技術參數表
| 參數 | 指標（WT2030） | 備注 |
| 輸入單元 | 2 或 3 個（電壓 + 電流對） | 適配三相三線 / 四線、單相兩 / 三線等接線 |
| 基本精度 | ±(讀數 0.04%+ 量程 0.04%) | 45Hz?66Hz，零功率因數誤差 ±0.1% 量程 |
| 帶寬 | DC、2Hz?500kHz（功率上限 300kHz） | 適配低頻至中頻工業信號 |
| 電壓量程 | 10V、15V、30V、60V、100V、150V、300V、600Vrms | 直接輸入，覆蓋工業常用電壓 |
| 電流量程 | 1A、2A、5A、10A、20A、30A | 直接輸入，外部分流器擴展大電流 |
| 諧波分析 | 最多 50 次（基波 40Hz?60Hz） | 需 / HRM 選件，適配 EMC 標準 |
| 通信接口 | GPIB（?C1）、RS?232?C（?C2） | 可選 D/A 輸出（14 通道） |
| 外形尺寸 | 426mm (寬)×132mm (高)×400mm (深) | 重量：3 單元型約 13kg，2 單元型約 10kg |
| 典型應用 | 變壓器、電機、變頻器、UPS、光伏逆變器 |
