APx525音頻分析儀-APx525B
APx525音頻分析儀-APx525B

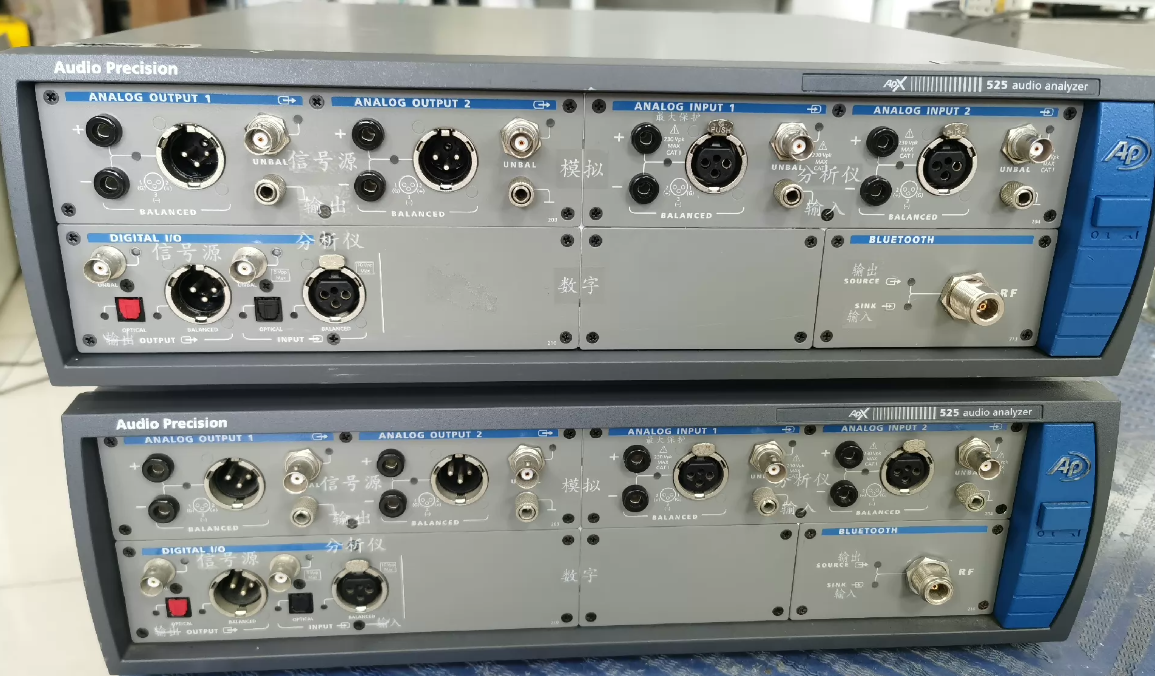

Audio Precision APx525（B 系列）是 2 通道模塊化中高端音頻分析儀，面向研發與產線兼顧的場景，標準 THD+N 達 - 108dB，選 AG52 增強后可達 - 110dB，支持 216k 采樣率與 1M 點 FFT，適配消費電子 / 車載 / 通信 / 半導體的研發驗證與產線批量測試，平衡性能、擴展性與成本，滿足從基礎參數到復雜音頻場景的全流程測試需求。
核心定位與用途
面向消費電子（高端耳機 / 音箱 / 手機）、車載音頻、通信終端、音頻半導體的研發驗證與產線批量測試，核心用于揚聲器 / 麥克風 / 功放 / Codec 的 THD+N / 頻率響應 / 信噪比 / 串擾 / 失真 / 共模抑制（CMRR）測試、產線快速校準與一致性驗證、研發階段器件選型 / 性能評估、自動化測試系統（ATE）集成，無需編程即可生成從基礎模擬到數字音頻的全場景測試方案。
核心特性與優勢
- 高精度與模塊化擴展
- 超低失真：標準 THD+N 典型值 - 108dB，AG52 增強模擬發生器選件可達 - 110dB，適配高精度失真測量。
- 寬頻 FFT：BW52 增強模擬帶寬選件支持 24 位、1M 點 FFT，頻率范圍 DC - 1MHz，提升頻譜分析深度。
- 靈活 I/O：2 通道平衡 / 單端模擬 I/O，AES3/SPDIF/TOSLINK 數字 I/O，支持 DSIO/HDMI+ARC/PDM/ 藍牙等模塊化擴展，適配多接口測試。
- 高速測試與自動化
- 極速測量：7 秒內完成 14 個參數測量，適配產線批量測試，提升產能。
- 一鍵自動化：內置測試序列模板，支持VB.NET/C#/LabVIEW編程，適配 ATE 系統集成與遠程監控。
- 數據共享：與 APx 系列共享工程文件與.wav 數據，適配研發到產線的無縫遷移，減少重復配置。
- 獨特測量能力
- 共模抑制測試：全球唯一支持 IEC60268 - 14.15.1 標準 CMRR 測量，適配音頻器件共模抑制評估。
- 多標準兼容：支持 CEA - 2006/CEA - 490A 測量，適配功率 / 頻率響應等行業標準測試。
- 靈活信號生成：可輸出穩態音、雙音、掃頻、啁啾、多音或播放 WAV 文件，適配復雜信號測試。
關鍵技術參數（B 系列標準配置）
| 參數 | 指標（APx525 B Series） | 備注 |
| 通道配置 | 2 通道模擬 I/O，2 通道數字 I/O | 平衡 / 單端可選 |
| 頻率響應 | 20Hz - 20kHz，±0.02dB | 保障測量精度 |
| THD+N | 標準 - 108dB（1kHz，1Vrms，20kHz 帶寬）；AG52 選件 - 110dB | 適配高精度失真測量 |
| 采樣率 | 模擬 / 數字最高 216k | 適配高清音頻測試 |
| FFT 點數 | 標準 1.2M 點；BW52 選件 1M 點 | 提升頻譜分析分辨率 |
| 輸入范圍 | 最高 + 24dBu | 適配高電平信號測量 |
| 輸出功率 | 最大 + 24dBu（平衡） | 適配功率器件測試 |
| 接口 | AES3/SPDIF/TOSLINK、XLR/TRS、LAN/USB/GPIB | 適配數字 / 模擬連接與遠程控制 |
| 尺寸 / 重量 | 2HU 高度，約 7kg | 臺式 / 機架式，適配緊湊部署 |
應用場景
- 消費電子研發 / 產線：高端耳機 / 藍牙音箱 / 手機的 THD+N / 信噪比 / 頻率響應 / CMRR 測試，適配研發驗證與產線一致性驗證。
- 車載音頻測試：車載揚聲器 / 功放 / 導航終端的失真 / 噪聲 / 串擾測試，適配車載音頻系統研發與產線驗證。
- 通信終端測試：手機 / 平板 / 會議設備的音頻性能評估，適配通話質量 / 外放 / 錄音的研發與量產測試。
- 音頻半導體測試：音頻 Codec / 功放 IC/ADC/DAC 的失真 / 線性度 / 信噪比 / CMRR 測試，適配器件選型與可靠性驗證。
- 專業音頻研發：音頻算法驗證、揚聲器 / 麥克風選型、共模抑制評估，適配快速原型與性能評估。
