羅德施瓦茨SMM100A矢量信號發生器
羅德施瓦茨SMM100A矢量信號發生器

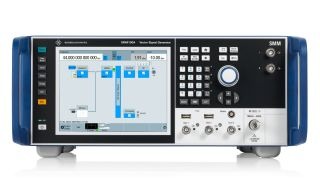

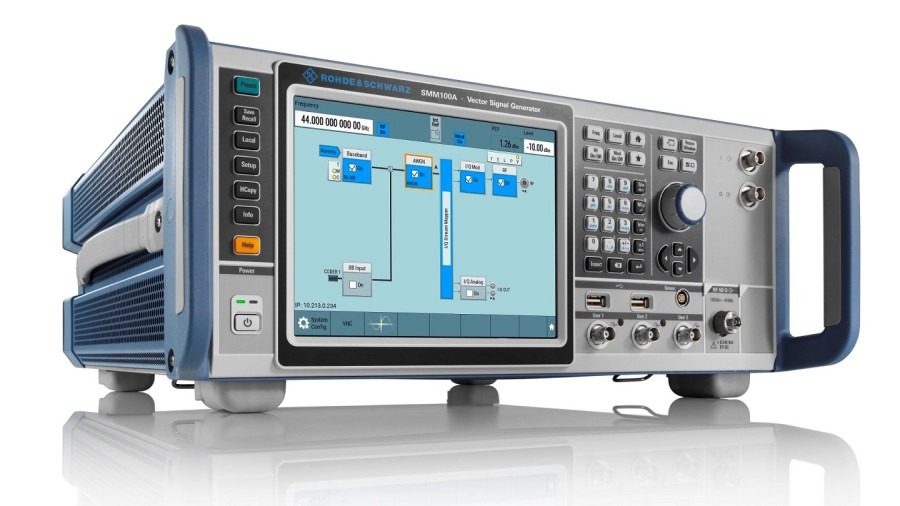

羅德施瓦茨 R&S?SMM100A 是 19 英寸 2HU 中檔矢量信號發生器，頻率覆蓋 100kHz-44GHz，1GHz 20kHz 偏置 SSB 相位噪聲典型值 - 134dBc/Hz，輸出功率最高 + 18dBm，內部射頻調制帶寬 1GHz、外部 2GHz，適配 5G NR FR1/FR2、WLAN 6E、毫米波雷達等測試，以高信號純度、寬帶寬與毫米波能力，滿足研發 / 產線 / 認證的 5G 毫米波與射頻器件測試需求。
核心定位與用途
面向 5G NR FR2（毫米波）、無線通信、射頻半導體、汽車雷達、航空航天的研發 / 產線 / 認證，核心用于毫米波接收機 EVM/ACLR 測試、元器件增益壓縮 / 線性度驗證、5G 基站 / 終端射頻一致性測試、雷達脈沖 / 衰落模擬、ATE 系統集成，無需外部硬件即可生成從基礎模擬到復雜數字調制的全場景信號。
核心特性與優勢
- 寬頻覆蓋與毫米波能力
- 頻率覆蓋：100kHz-44GHz，覆蓋 6GHz 以下、5G NR FR1/FR2 與 Wi?Fi 6E/7 頻段。
- 高功率輸出：最高 + 18dBm，適配毫米波測試與器件驗證，減少外部放大器依賴。
- 寬調制帶寬：內部 1GHz、外部 2GHz，適配 5G NR 等寬帶標準。
- 高信號純度與矢量精度
- 低相位噪聲：1GHz 20kHz 偏置典型值 - 134dBc/Hz，選 B709 低相噪選件可達 - 139dBc/Hz。
- 低 EVM 與 ACPR：28GHz 400MHz 5G NR 信號 EVM<-45dB，ACPR 優異，適配高精度驗證。
- 低雜散諧波：非諧波抑制典型值 - 85dBc，諧波 <-55dBc（f>3.5GHz），減少信號干擾。
- 多標準支持與靈活配置
- 數字標準：5G NR/LTE/WLAN/Bluetooth/ 蜂窩 IoT，支持軟件激活升級。
- 寬帶信號生成：內置基帶支持實時信號生成、衰落模擬、多段序列（ARB），無需外部硬件。
- 軟件定義：功能通過軟件密鑰激活，降低后期擴展成本，保護投資。
- 便捷控制與高效運維
- 直觀操作：7 英寸觸摸屏，簡化復雜信號設置。
- 遠程控制：標配 USB/LAN/GPIB，支持 Web 與 SCPI 編程，適配自動化測試。
- 緊湊設計：2HU 高度，適配高密度部署，平衡性能與空間需求。
關鍵技術參數（標準配置）
| 參數 | 指標（SMM100A） | 備注 |
| 頻率范圍 | 100kHz-44GHz | 覆蓋 5G NR FR1/FR2 與毫米波頻段 |
| 輸出功率 | 最高 + 18dBm；最低 - 120dBm | 適配毫米波測試 |
| 相位噪聲 | 1GHz 20kHz 偏置：-134dBc/Hz（典型）；選 B709 可達 - 139dBc/Hz | 保障信號純凈度 |
| 調制帶寬 | 內部 1GHz；外部 2GHz | 適配 5G NR 等寬帶標準 |
| EVM 性能 | 28GHz 400MHz 5G NR 信號：<-45dB | 高精度矢量調制 |
| 尺寸 / 重量 | 2HU 高度，約 15kg | 臺式設計，適配緊湊部署 |
| 接口 | LAN/GPIB/USB，N 型（陰頭） | 適配射頻連接與遠程控制 |
應用場景
- 5G 毫米波測試：5G NR FR2 基站 / 終端射頻一致性、EVM/ACLR/ 鄰道干擾驗證，適配研發與認證。
- 射頻半導體測試：功率放大器 / 混頻器 / 濾波器的增益壓縮 / 線性度 / 噪聲系數測試，適配器件選型與可靠性驗證。
- 汽車電子測試：車載毫米波雷達、V2X 通信模塊的研發與產線測試，適配功能驗證與抗干擾測試。
- 無線通信測試：WLAN 6E/7、藍牙終端與模塊研發、產線校準，適配 EVM/ACPR 測試。
- 通用射頻測試：頻譜分析儀校準、信號完整性驗證、復雜通信場景模擬，適配實驗室與教學實驗。
