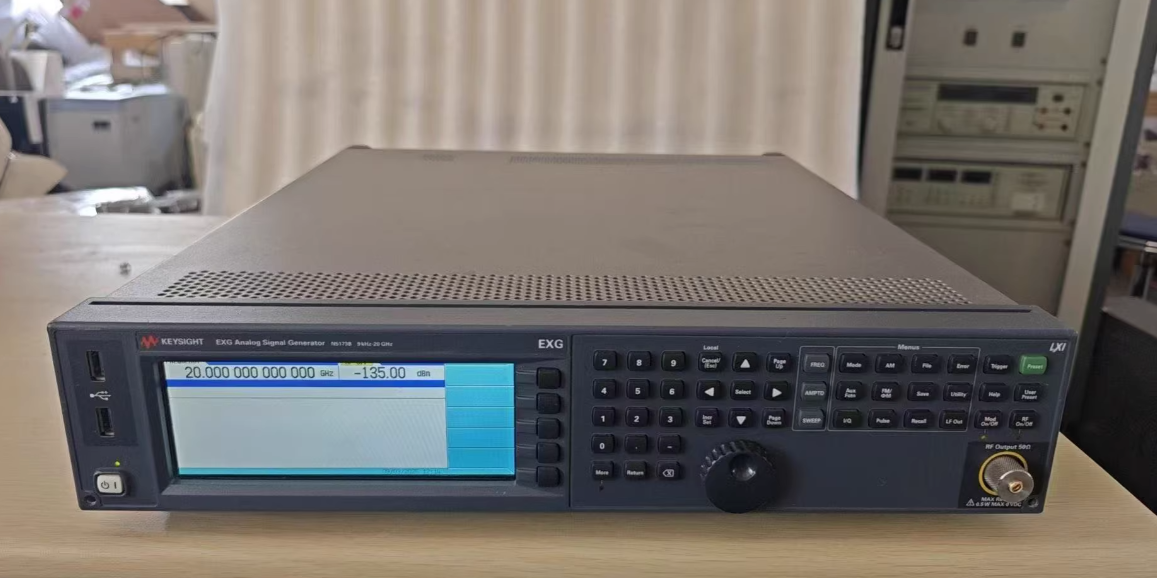

是德N5173B微波模擬信號發生器
是德N5173B微波模擬信號發生器
是德 N5173B 為 EXG X 系列微波模擬信號發生器，核心是 9kHz-40GHz（可選 13/20/31.8GHz）寬頻、20GHz+20dBm/40GHz+18dBm 高功率、1GHz/20kHz 偏置 SSB 相位噪聲≤-122dBc/Hz、0.001Hz 頻率分辨率與 AM/FM/PM/ 窄脈沖調制，內置 OCXO（老化率 <±5ppb / 天），600μs 頻率切換，適配微波元器件 / 5G 毫米波 / 衛星通信 / 航空航天的產線制造測試與研發驗證，兼顧性能、成本與效率，是微波批量測試的高性價比信號源。
核心定位與用途
面向 9kHz-40GHz 微波頻段的中檔性能模擬信號生成平臺，核心用于寬帶濾波器、放大器、混頻器、5G 毫米波 / 衛星通信 / 航空航天 / 國防電子的本振替代、靈敏度 / 線性度 / 增益壓縮 / 相位噪聲測試，兼容 ESG/MXG/PSG/8648x 代碼，適配產線制造測試與研發驗證場景，保障測量一致性與效率。
核心特性與優勢
- 寬頻帶與靈活功率適配
- 多頻段覆蓋：513（9kHz-13GHz）、520（9kHz-20GHz）、532（9kHz-31.8GHz）、540（9kHz-40GHz），0.001Hz 頻率分辨率，適配不同微波應用。
- 高功率輸出：20GHz+20dBm，40GHz+18dBm，電子衰減器支持 - 130dBm 至 + 23dBm 寬功率范圍，分辨率 0.01dB，減少外部放大器依賴，降低測試復雜度。
- 快速切換：頻率切換速率 < 600μs，提升產線測試吞吐量。
- 高頻譜純度與低噪聲
- 優異相位噪聲：1GHz 載波 20kHz 偏置 SSB 相位噪聲≤-122dBc/Hz，保障微弱信號測量精度。
- 低雜散與諧波：1GHz 處雜散≤-72dBc，諧波≤-55dBc，減少信號干擾。
- 高穩定度參考：標配高性能 OCXO，老化率 <±5ppb / 天，可作為高穩定度系統參考。
- 靈活調制與掃描能力
- 模擬調制：AM、FM、PM、窄脈沖調制，窄脈沖上升 / 下降時間約 10ns，脈沖寬度低至 20ns，通斷比 > 80dB，適配雷達脈沖測試。
- 多功能擴展：支持多功能發生器、脈沖串發生器，滿足復雜測試需求。
- 多掃描模式：數字步進、列表掃描，搭配 10MHz 多功能發生器與低頻輸出，適配多樣測試場景。
- 智能集成與擴展設計
- 遠程控制：GPIB/LAN/USB/LXI 接口，支持 SCPI/IVI-COM/MATLAB 驅動，適配產線自動化測試系統集成。
- 后向兼容：與 ESG/MXG/PSG/8648x 信號發生器 100% 代碼兼容，降低升級成本。
- 自我維護：支持現場快速維修（2 小時內完成部件更換），減少停機時間與維護成本。
關鍵技術參數（標準配置）
| 參數 | 指標（N5173B-513/520/532/540） | 備注 |
| 頻率范圍 | 9kHz-13GHz（513）；9kHz-20GHz（520）；9kHz-31.8GHz（532）；9kHz-40GHz（540） | 0.001Hz 分辨率，精度 ±（1×10^-6×f + 1Hz） |
| 輸出功率 | +20dBm（20GHz）；+18dBm（40GHz） | 功率范圍 - 130dBm 至 + 23dBm，分辨率 0.01dB |
| 相位噪聲 | ≤-122dBc/Hz（1GHz，20kHz 偏置） | 標準配置典型值，保障信號純凈度 |
| 調制模式 | AM、FM、PM、脈沖、脈沖串發生器 | 窄脈沖調制可選配至 31.8GHz |
| 頻率切換速度 | ≤600μs | 提升產線測試效率 |
| 參考源 | 高性能 OCXO | 老化率 <±5ppb / 天，高穩定度系統參考 |
| 接口 | GPIB/LAN/USB/LXI，Type-N（f）連接器 | 適配不同測試系統連接需求 |
| 尺寸 / 重量 | 442mm×177mm×483mm，約 16kg | 機架安裝，適配實驗室與產線環境 |
應用場景
- 微波元器件測試：寬帶濾波器、放大器、混頻器的頻率響應、插入損耗、增益壓縮、線性度測試，適配研發與產線質量控制。
- 5G 毫米波 / 衛星通信測試：毫米波基站 / 終端、衛星通信設備的本振替代、靈敏度 / 線性度測試，保障通信鏈路性能。
- 航空航天 / 國防電子：適配雷達 / 電子戰系統的模擬信號生成，滿足復雜信號環境驗證需求。
- 汽車電子系統驗證：車載毫米波雷達的靈敏度、選擇性、本振相位噪聲測試，保障行車安全。
