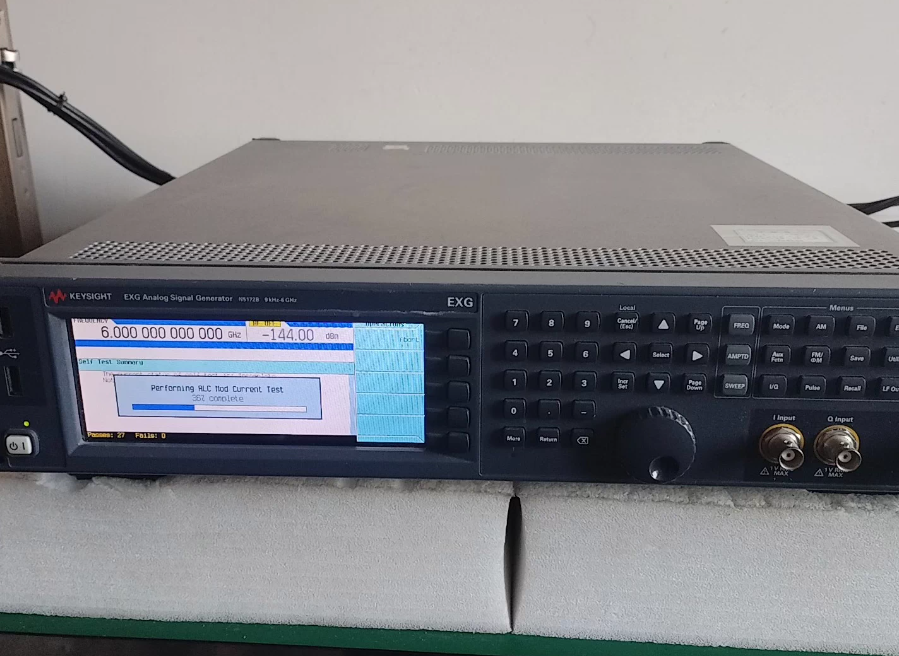

是德N5172B射頻矢量信號發生器
是德N5172B射頻矢量信號發生器
是德 N5172B 為 EXG X 系列中檔射頻矢量信號發生器，核心是 9kHz-6GHz（可選 3/1GHz）寬頻、3GHz+21dBm/6GHz+18dBm 輸出、1GHz/20kHz 偏置 SSB 相位噪聲≤-122dBc/Hz、0.001Hz 頻率分辨率與 120MHz 標準 / 200MHz 選件 I/Q 調制帶寬，內置 512Msa 回放 / 30GB 存儲，支持 5G NR/LTE/WLAN/GNSS/ 雷達脈沖，適配 Sub-6GHz 通信 / 汽車電子 / 半導體 / 航空航天的矢量信號測試，兼顧產線效率與研發精度，是高性價比射頻矢量信號源。
核心定位與用途
面向 9kHz-6GHz 射頻頻段的中檔矢量信號生成平臺，核心用于 5G NR/LTE/WLAN/GNSS 等無線通信終端、車載雷達 / 車聯網模塊、射頻元器件（濾波器 / 放大器 / 混頻器）、半導體器件（LNA/PA）、航空航天 / 國防電子的接收機靈敏度、發射機調制質量、線性度、相位噪聲測試，兼容 ESG/MXG/PSG/8648x 代碼，適配產線制造測試與研發驗證場景，保障測量一致性與效率。
核心特性與優勢
- 寬頻帶與靈活功率適配
- 多頻段配置：501（9kHz-1GHz）、503（9kHz-3GHz）、506（9kHz-6GHz），頻率分辨率 0.001Hz，適配不同射頻應用。
- 高功率輸出：3GHz 標準 + 21dBm，6GHz+18dBm，電子衰減器支持 - 130dBm 至 + 21dBm 寬功率范圍，分辨率 0.01dB，減少外部放大器依賴，降低測試復雜度。
- 快速切換：頻率、功率、波形同時切換速率 < 900μs，提升產線測試吞吐量。
- 高頻譜純度與低噪聲
- 優異相位噪聲：1GHz 載波 20kHz 偏置 SSB 相位噪聲≤-122dBc/Hz，保障微弱信號測量精度。
- 低雜散與諧波：1GHz 處雜散≤-72dBc，諧波≤-50dBc，減少信號干擾。
- 高精度電平控制：功率精度可達 ±0.5dB，適配嚴格線性度測試。
- 靈活調制與掃描能力
- 矢量調制：120MHz 內置基帶發生器（±0.2dB 平坦度），可選 200MHz 擴展，支持 ASK/FSK/MSK/PSK/QAM/ 定制 I/Q，512Msa 回放存儲器 + 30GB 內置存儲，生成 LTE/HSPA+/WLAN/GNSS/DVB 等實時信號。
- 模擬 / 脈沖調制：AM、FM、PM、窄脈沖調制，窄脈沖上升 / 下降時間約 10ns，脈沖寬度低至 20ns，通斷比 > 80dB，適配雷達脈沖測試。
- 多掃描模式：數字步進、列表掃描，搭配 10MHz 多功能發生器與低頻輸出，滿足復雜測試需求。
- 智能集成與擴展設計
- 遠程控制：GPIB/LAN/USB/LXI 接口，支持 SCPI/IVI-COM/MATLAB 驅動，適配產線自動化測試系統集成。
- 后向兼容：與 ESG/MXG/PSG/8648x 信號發生器 100% 代碼兼容，降低升級成本。
- 自我維護：支持現場快速維修（2 小時內完成部件更換），減少停機時間與維護成本。
關鍵技術參數（標準配置）
| 參數 | 指標（N5172B-503/506） | 備注 |
| 頻率范圍 | 9kHz-3GHz（503）；9kHz-6GHz（506） | 0.001Hz 分辨率，精度 ±（1×10^-6×f + 1Hz） |
| 輸出功率 | +21dBm（3GHz）；+18dBm（6GHz） | 功率范圍 - 130dBm 至 + 21dBm，分辨率 0.01dB |
| 相位噪聲 | ≤-122dBc/Hz（1GHz，20kHz 偏置） | 標準配置典型值，保障信號純凈度 |
| 調制帶寬 | 120MHz（標準）；200MHz（選件） | 支持實時 I/Q 調制，適配復雜矢量信號 |
| 調制模式 | AM、FM、PM、脈沖、矢量調制（ASK/FSK/MSK/PSK/QAM） | 窄脈沖上升 / 下降時間約 10ns，脈沖寬度低至 20ns |
| 掃描模式 | 數字步進、列表掃描 | 駐留時間可調范圍 100μs-100s，提升測試效率 |
| 接口 | GPIB/LAN/USB/LXI，Type-N（f）連接器 | 適配不同測試系統連接需求 |
| 尺寸 / 重量 | 442mm×177mm×483mm，約 16kg | 機架安裝，適配實驗室與產線環境 |
應用場景
- 無線通信終端測試：5G NR/LTE/WLAN/GNSS 等終端的接收機靈敏度、發射機功率、調制質量（EVM/ACPR）測試，適配批量生產與研發驗證。
- 汽車電子系統驗證：車載雷達、車聯網通信模塊的靈敏度、選擇性、本振相位噪聲測試，保障行車安全與通信可靠性。
- 射頻元器件測試：濾波器、放大器、混頻器的頻率響應、插入損耗、增益壓縮、線性度測試，適配研發與產線質量控制。
- 半導體器件測試：LNA/PA 的增益、輸出功率、線性度、噪聲系數測試，適配器件選型與可靠性驗證。
- 航空航天 / 國防電子：適配雷達 / 電子戰系統的模擬信號生成，滿足復雜信號環境驗證需求。
