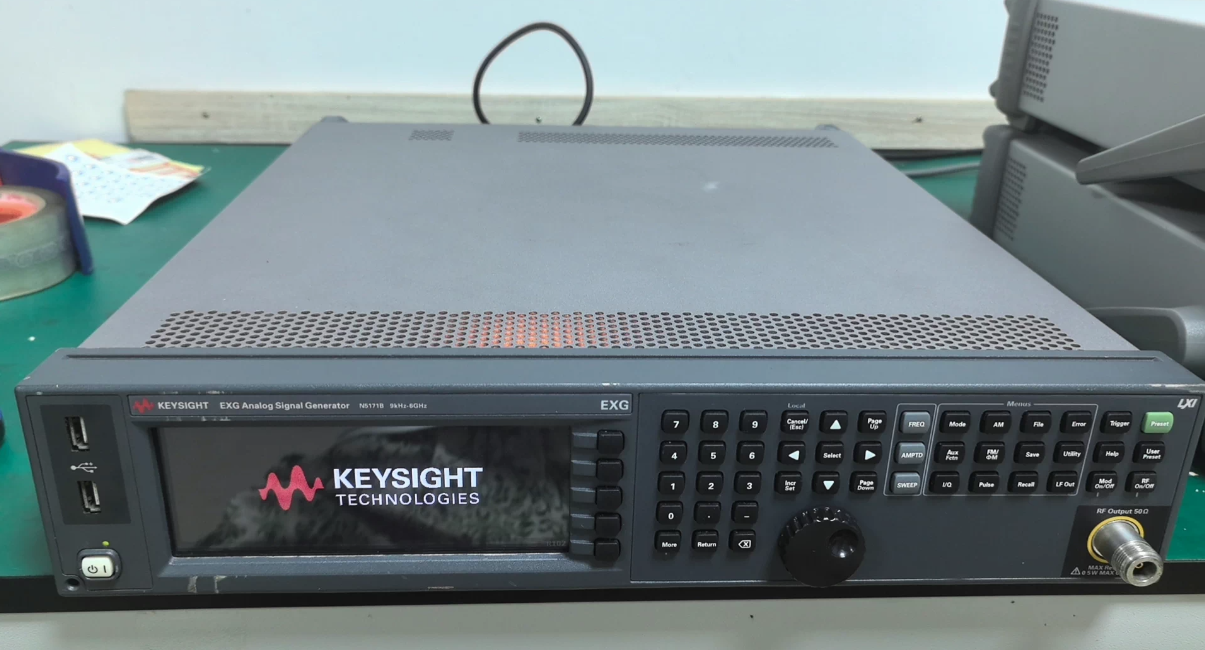

是德N5171B射頻模擬信號發生器
是德N5171B射頻模擬信號發生器
是德 N5171B 為 EXG X 系列中檔射頻模擬信號發生器，核心是 9kHz-6GHz（可選 1/3GHz）寬頻、3GHz 標準 + 21dBm 高功率、1GHz/20kHz 偏置 SSB 相位噪聲≤-118dBc/Hz、0.001Hz 頻率分辨率與 AM/FM/PM/ 窄脈沖 + 120MHz I/Q 調制，內置 512Msa 回放 / 30GB 存儲，適配消費電子 / 汽車電子 / 通信元器件的產線制造測試與研發驗證，兼顧性能、成本與效率，是射頻批量測試的高性價比信號源。
核心定位與用途
面向 9kHz-6GHz 射頻頻段的中檔性能模擬信號生成平臺，核心用于射頻元器件（濾波器、放大器、混頻器）、汽車電子（車載雷達 / 通信）、消費電子（手機 / 物聯網模塊）、通信基站 / 終端的本振替代、靈敏度 / 線性度 / 增益壓縮 / 相位噪聲測試，兼容 ESG/MXG/PSG/8648x 代碼，適配產線制造測試與研發驗證場景，保障測量一致性與效率。
核心特性與優勢
- 寬頻帶與靈活功率適配
- 多頻段覆蓋：501（9kHz-1GHz）、503（9kHz-3GHz）、506（9kHz-6GHz），0.001Hz 頻率分辨率，適配不同射頻應用。
- 高功率輸出：3GHz 標準 + 21dBm，6GHz+18dBm，電子衰減器支持 - 130dBm 至 + 21dBm 寬功率范圍，分辨率 0.01dB，減少外部放大器依賴，降低測試復雜度。
- 快速切換：頻率、功率、波形同時切換速率 < 900μs，提升產線測試吞吐量。
- 高頻譜純度與低噪聲
- 優異相位噪聲：1GHz 載波 20kHz 偏置 SSB 相位噪聲≤-118dBc/Hz，保障微弱信號測量精度。
- 低雜散與諧波：1GHz 處雜散≤-65dBc，諧波≤-50dBc，減少信號干擾。
- 高精度電平控制：功率精度可達 ±0.5dB，適配嚴格線性度測試。
- 靈活調制與掃描能力
- 模擬調制：AM、FM、PM、窄脈沖調制，窄脈沖上升 / 下降時間約 10ns，脈沖寬度低至 20ns，通斷比 > 80dB，適配雷達脈沖測試。
- I/Q 調制擴展：120MHz 內置基帶發生器（±0.2dB 平坦度），支持 ASK/FSK/MSK/PSK/QAM/ 定制 I/Q，512Msa 回放存儲器 + 30GB 內置存儲，生成 LTE/HSPA+/WLAN/GNSS/DVB 等實時信號。
- 多掃描模式：數字步進、列表掃描，搭配 10MHz 多功能發生器與低頻輸出，滿足復雜測試需求。
- 智能集成與擴展設計
- 遠程控制：GPIB/LAN/USB/LXI 接口，支持 SCPI/IVI-COM/MATLAB 驅動，適配產線自動化測試系統集成。
- 后向兼容：與 ESG/MXG/PSG/8648x 信號發生器 100% 代碼兼容，降低升級成本。
- 自我維護：支持現場快速維修（2 小時內完成部件更換），減少停機時間與維護成本。
關鍵技術參數（標準配置）
| 參數 | 指標（N5171B-503/506） | 備注 |
| 頻率范圍 | 9kHz-3GHz（503）；9kHz-6GHz（506） | 0.001Hz 分辨率，精度 ±（1×10^-6×f + 1Hz） |
| 輸出功率 | +21dBm（3GHz）；+18dBm（6GHz） | 功率范圍 - 130dBm 至 + 21dBm，分辨率 0.01dB |
| 相位噪聲 | ≤-118dBc/Hz（1GHz，20kHz 偏置） | 標準配置典型值，保障信號純凈度 |
| 調制帶寬 | 120MHz（內置基帶） | ±0.2dB 平坦度，支持實時 I/Q 調制 |
| 調制模式 | AM、FM、PM、脈沖、I/Q 調制（ASK/FSK/MSK/PSK/QAM） | 窄脈沖上升 / 下降時間約 10ns，脈沖寬度低至 20ns |
| 掃描模式 | 數字步進、列表掃描 | 搭配 10MHz 多功能發生器，提升測試效率 |
| 接口 | GPIB/LAN/USB/LXI，Type-N（f）連接器 | 適配不同測試系統連接需求 |
| 尺寸 / 重量 | 442mm×177mm×483mm，約 16kg | 機架安裝，適配實驗室與產線環境 |
應用場景
- 射頻元器件測試：濾波器、放大器、混頻器的頻率響應、插入損耗、增益壓縮、線性度測試，適配研發與產線質量控制。
- 汽車電子系統驗證：車載雷達、車聯網通信模塊的靈敏度、選擇性、本振相位噪聲測試，保障行車安全與通信可靠性。
- 消費電子終端測試：手機、物聯網模塊的接收機靈敏度、發射機功率、調制質量測試，適配批量生產與研發驗證。
- 通信基站測試：基站收發機的線性度、增益、相位噪聲測試，保障通信鏈路性能。
- 航空航天 / 國防電子：適配雷達 / 電子戰系統的模擬信號生成，滿足復雜信號環境驗證需求。
