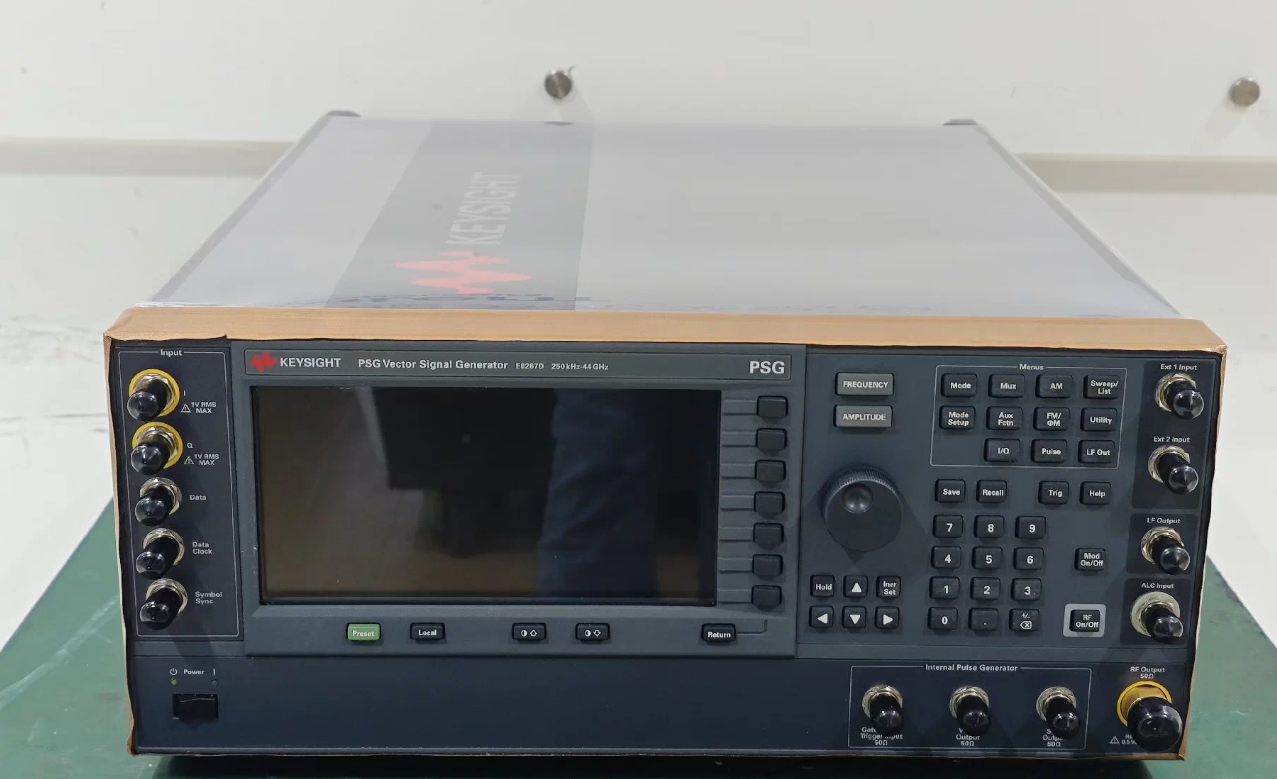

是德E8267D微波矢量信號發生器
是德E8267D微波矢量信號發生器
是德 E8267D 為 PSG 系列旗艦級微波矢量信號發生器，核心是 250kHz-44GHz（可擴至 500GHz）寬頻、20GHz 標準 + 23dBm/44GHz+18dBm 輸出、1GHz/10kHz 偏置 SSB 相位噪聲≤-143dBc/Hz（UNX2 選件）、0.001Hz 頻率分辨率與最高 4GHz 調制帶寬（M8190A），內置 I/Q 調制與實時基帶，適配雷達 / 電子戰 / 衛星通信 / 5G 毫米波 / 功率器件的復雜矢量信號仿真，是射頻 / 微波研發 / 產線 / 計量的高純度矢量信號源。
核心定位與用途
面向 250kHz-44GHz 微波頻段的高性能矢量信號生成平臺，核心用于射頻 / 微波元器件（濾波器、放大器、混頻器）、衛星通信收發機、雷達 / 電子戰系統、5G 毫米波基站、功率半導體（LNA/PA）、航空航天 / 國防電子的本振替代、靈敏度 / 線性度 / 增益壓縮 / 相位噪聲測試，兼容 8757D 標網自動化掃頻，適配研發、產線與計量場景，保障測量一致性與效率。
核心特性與優勢
- 寬頻帶與高功率輸出
- 多頻段配置：520（250kHz-20GHz）、532（250kHz-31.8GHz）、544（250kHz-44GHz），頻率分辨率 0.001Hz，適配不同微波應用。
- 高功率輸出：20GHz 標準 + 23dBm，44GHz+18dBm，減少外部放大器依賴，降低測試復雜度。
- 毫米波擴展：搭配 83550 系列模塊可至 500GHz，覆蓋更寬測試頻段。
- 高頻譜純度與低噪聲
- 優異相位噪聲：UNX2 選件下 1GHz 載波 10kHz 偏置 SSB 相位噪聲≤-143dBc/Hz，保障微弱信號測量精度。
- 低雜散與諧波：10GHz 處雜散≤-70dBc，諧波≤-55dBc，減少信號干擾。
- 高精度電平控制：功率精度可達 ±0.5dB，功率分辨率 0.01dB，適配嚴格線性度測試。
- 靈活調制與掃描能力
- 矢量調制：內置 I/Q 調制器，標準 160MHz，選件擴展至 2GHz，搭配 M8190A 達 4GHz，支持 5G NR、雷達脈沖、電子戰雜波等復雜波形。
- 模擬 / 脈沖調制：AM/FM/PM/ 窄脈沖（上升 / 下降時間約 8ns，脈沖寬度低至 20ns，通斷比 > 80dB），適配雷達脈沖測試。
- 雙內部函數發生器：生成正弦波、方波、三角波、斜坡波、噪聲波形，滿足復雜信號模擬需求。
- 多掃描模式：模擬斜波、數字步進、表格掃描，兼容 8757D 標網代碼，提升測試效率。
- 智能集成與擴展設計
- 遠程控制：GPIB/LAN/USB 接口，支持 SCPI 和 IVI-COM 驅動，適配產線自動化測試系統集成。
- 后向兼容：與前代 PSG 同尺寸與 100% 代碼兼容，降低升級成本。
- 狀態指示：提供輸出功率、調制狀態、錯誤信息等狀態提醒，便于快速排查故障。
關鍵技術參數（標準配置）
| 參數 | 指標（E8267D-520/544） | 備注 |
| 頻率范圍 | 250kHz-20GHz（520）；250kHz-44GHz（544） | 0.001Hz 分辨率，精度 ±（1×10^-6×f + 1Hz） |
| 輸出功率 | +23dBm（20GHz）；+18dBm（44GHz） | 功率范圍 - 135dBm 至 + 23dBm，分辨率 0.01dB |
| 相位噪聲 | ≤-143dBc/Hz（UNX2，1GHz，10kHz 偏置） | 標準配置約 - 120dBc/Hz（10GHz，10kHz 偏置） |
| 調制帶寬 | 160MHz（標準）；2GHz（選件）；4GHz（M8190A） | 支持實時 I/Q 調制，適配復雜矢量信號 |
| 調制模式 | AM、FM、PM、脈沖、矢量調制 | 窄脈沖上升 / 下降時間約 8ns，脈沖寬度低至 20ns |
| 掃描模式 | 模擬斜波、數字步進、表格掃描 | 斜波掃描速率可達 20GHz/s |
| 接口 | GPIB/LAN/USB，Type-N（f）連接器 | 適配不同測試系統連接需求 |
| 尺寸 / 重量 | 447mm×177mm×483mm，約 22kg | 機架安裝，適配實驗室與產線環境 |
應用場景
- 射頻 / 微波元器件測試：濾波器、放大器、混頻器的頻率響應、插入損耗、增益壓縮、線性度測試，適配研發與產線質量控制。
- 衛星通信系統驗證：收發機靈敏度、選擇性、本振相位噪聲測試，保障通信鏈路可靠性。
- 雷達 / 電子戰研發：寬帶雷達波形仿真、電子戰雜波生成、窄脈沖調制（8ns 上升 / 下降時間）、抗干擾測試，適配復雜信號環境驗證。
- 5G 毫米波前端測試：搭配 83550 系列模塊，實現 26.5GHz 以上毫米波元器件與系統測試，拓展測試范圍。
- 功率半導體測試：LNA/PA 的增益、輸出功率、線性度、噪聲系數測試，適配器件選型與可靠性驗證。
