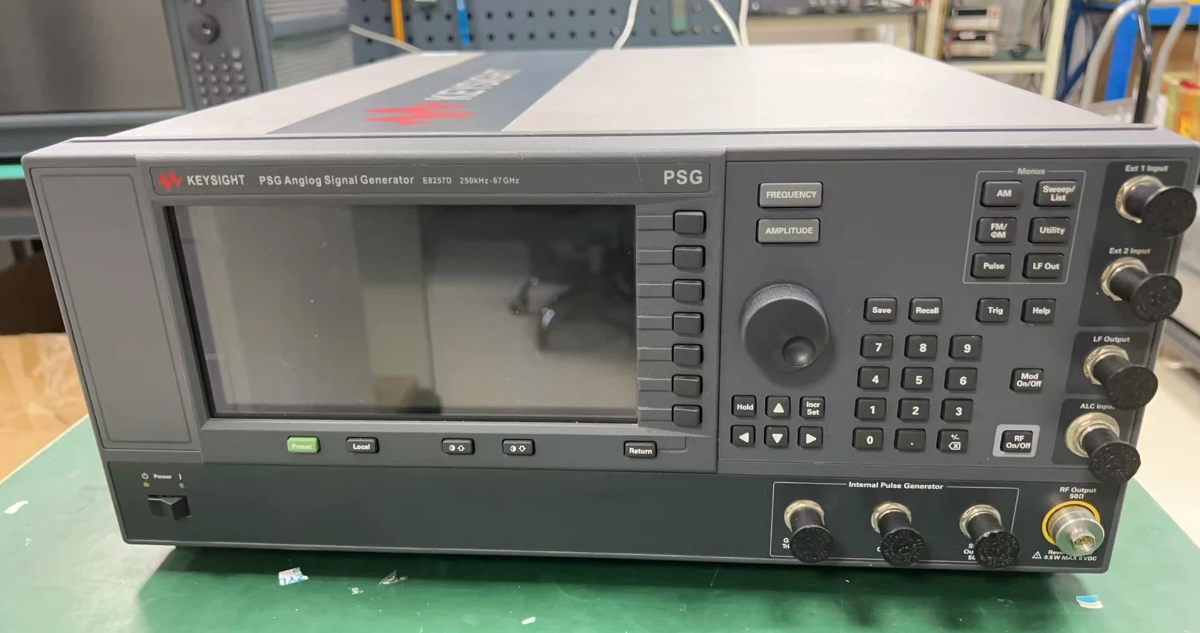

是德E8257D高端微波模擬信號發生器
是德E8257D高端微波模擬信號發生器
是德 E8257D 為 PSG 系列高端微波模擬信號發生器，核心是 250kHz-67GHz（工作可達 70GHz）寬頻覆蓋、20GHz 標準 + 23dBm / 選件 521+30dBm 高功率、UNX 選件 10GHz/10kHz 偏置 SSB 相位噪聲≤-126dBc/Hz、0.001Hz 頻率分辨率與 AM/FM/PM/ 窄脈沖調制，適配雷達 / 衛星通信 / 電子戰 / 功率半導體 / 毫米波前端的本振替代與精密測試，是射頻 / 微波研發 / 產線 / 計量的旗艦級純凈信號源。
核心定位與用途
面向 250kHz-67GHz 微波頻段的計量級模擬信號生成平臺，核心用于射頻 / 微波元器件（濾波器、放大器、混頻器）、衛星通信收發機、雷達 / 電子戰系統、功率半導體（LNA/PA）、毫米波前端的本振替代、靈敏度 / 線性度 / 增益壓縮 / 相位噪聲測試，兼容 8757D 標網自動化掃頻，適配航空航天、通信、半導體、雷達等領域的嚴苛測試場景，保障測量一致性與效率。
核心特性與優勢
- 寬頻帶與靈活功率適配
- 多頻段覆蓋：513（13GHz）、520（20GHz）、532（31.8GHz）、540（40GHz）、550（50GHz）、567（67GHz），0.001Hz 頻率分辨率，適配不同微波應用。
- 高功率輸出：20GHz 標準 + 23dBm，40GHz+17dBm，67GHz+14dBm，選件 521 達 + 30dBm，減少外部放大器依賴，降低測試復雜度。
- 毫米波擴展：搭配 83550 系列模塊可至 1.1THz，覆蓋更寬測試頻段。
- 高頻譜純度與低噪聲
- 優異相位噪聲：UNX 選件下 10GHz 載波 10kHz 偏置 SSB 相位噪聲≤-126dBc/Hz，保障微弱信號測量精度。
- 低雜散與諧波：10GHz 處雜散≤-70dBc，諧波≤-55dBc，減少信號干擾。
- 高精度電平控制：功率精度可達 ±0.5dB，功率分辨率 0.01dB，適配嚴格線性度測試。
- 靈活調制與掃描能力
- 模擬調制：AM、FM、PM、脈沖調制，窄脈沖調制上升 / 下降時間約 8ns，脈沖寬度低至 20ns，通斷比 > 80dB，適配雷達脈沖測試。
- 雙內部函數發生器：生成正弦波、方波、三角波、斜坡波、噪聲波形，滿足復雜信號模擬需求。
- 多掃描模式：模擬斜波、數字步進、表格掃描，兼容 8757D 標網代碼，提升測試效率。
- 智能集成與擴展設計
- 遠程控制：GPIB/LAN/USB 接口，支持 SCPI 和 IVI-COM 驅動，適配產線自動化測試系統集成。
- 后向兼容：與前代 PSG 同尺寸與 100% 代碼兼容，降低升級成本。
- 狀態指示：提供輸出功率、調制狀態、錯誤信息等狀態提醒，便于快速排查故障。
關鍵技術參數（標準配置）
| 參數 | 指標（E8257D-520/567） | 備注 |
| 頻率范圍 | 250kHz-20GHz（520）；250kHz-67GHz（567，工作可達 70GHz） | 0.001Hz 分辨率，精度 ±（1×10^-6×f + 1Hz） |
| 輸出功率 | +23dBm（20GHz）；+14dBm（67GHz） | 選件 521 達 + 30dBm，功率范圍 - 135dBm 至 + 30dBm，分辨率 0.01dB |
| 相位噪聲 | ≤-126dBc/Hz（UNX，10GHz，10kHz 偏置） | 標準配置約 - 120dBc/Hz（10GHz，10kHz 偏置） |
| 調制模式 | AM、FM、PM、脈沖調制 | 窄脈沖上升 / 下降時間約 8ns，脈沖寬度低至 20ns |
| 掃描模式 | 模擬斜波、數字步進、表格掃描 | 斜波掃描速率可達 20GHz/s |
| 接口 | GPIB/LAN/USB，Type-N（f）連接器 | 適配不同測試系統連接需求 |
| 尺寸 / 重量 | 447mm×177mm×483mm，約 22kg | 機架安裝，適配實驗室與產線環境 |
應用場景
- 射頻 / 微波元器件測試：濾波器、放大器、混頻器的頻率響應、插入損耗、增益壓縮、線性度測試，適配研發與產線質量控制。
- 衛星通信系統驗證：收發機靈敏度、選擇性、本振相位噪聲測試，保障通信鏈路可靠性。
- 雷達 / 電子戰研發：信號源替代、窄脈沖調制（8ns 上升 / 下降時間）、抗干擾測試，適配復雜信號環境驗證。
- 功率半導體測試：LNA/PA 的增益、輸出功率、線性度、噪聲系數測試，適配器件選型與可靠性驗證。
- 毫米波前端測試：搭配 83550 系列模塊，實現 26.5GHz 以上毫米波元器件與系統測試，拓展測試范圍。
