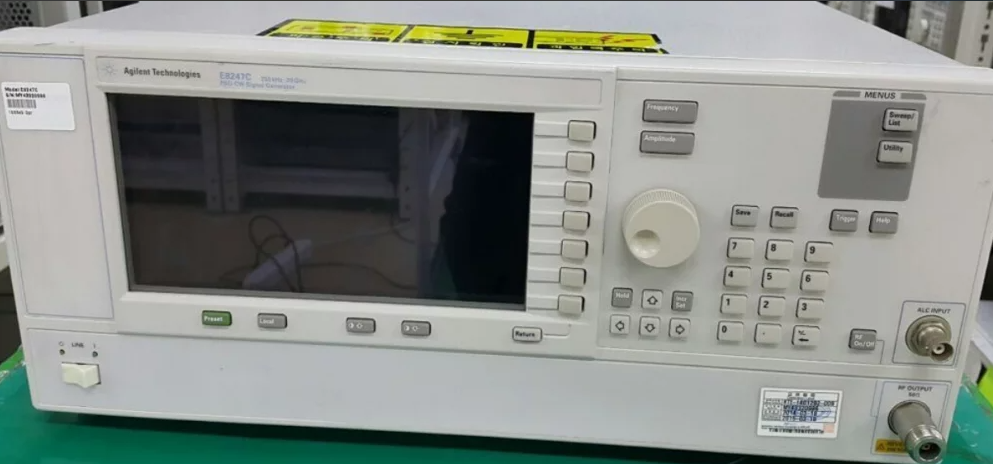

安捷倫E8247C微波信號發生器
安捷倫E8247C微波信號發生器
安捷倫 E8247C 是 PSG 系列 CW（連續波）微波信號發生器，核心為 250kHz-20GHz/40GHz 頻率覆蓋、20GHz 標準 + 13dBm / 選件 1EA+20dBm 輸出、1kHz 偏置 10GHz 載波 SSB 相位噪聲≤-98dBc/Hz（UNR 選件）、0.001Hz 頻率分辨率與多掃描模式，適配衛星通信、雷達 / 電子戰、功率器件、毫米波擴展的本振替代與自動化掃頻，是微波器件研發 / 產線 / 計量的高純度信號源。
核心定位與用途
面向 250kHz-40GHz 微波頻段的高純度連續波信號生成平臺，核心用于射頻 / 微波元器件（濾波器、放大器、混頻器）、衛星通信、點對點無線電、雷達 / 電子戰系統、功率半導體（LNA/PA）、毫米波前端的本振替代、靈敏度 / 線性度 / 增益壓縮測試，兼容 8757D 標網實現自動化掃頻，適配研發、產線與計量場景，保障測量一致性與效率。
核心特性與優勢
- 寬頻帶與高功率輸出
- 雙頻段配置：520（250kHz-20GHz）、540（250kHz-40GHz），頻率分辨率 0.001Hz，適配不同微波應用。
- 高功率可選：20GHz 標準 + 13dBm，選件 1EA 達 + 20dBm，減少外部放大器依賴，降低測試復雜度。
- 毫米波擴展：搭配 83550 系列模塊可至 110GHz，覆蓋更寬測試頻段。
- 高頻譜純度與低噪聲
- 優異相位噪聲：UNR 選件下 10GHz 載波 1kHz 偏置 SSB 相位噪聲≤-98dBc/Hz，保障微弱信號測量精度。
- 低諧波與雜散：HEH 選件優化 10MHz-3.2GHz 低波段諧波，減少信號干擾。
- 高精度電平控制：功率精度可達 ±0.5dB，功率分辨率 0.01dB，適配嚴格線性度測試。
- 靈活掃描與自動化集成
- 多掃描模式：模擬斜波、數字步進、表格掃描，適配不同測試需求。
- 標網兼容：與 8757D 標量網絡分析儀代碼兼容，支持自動掃描測量，提升測試效率。
- 遠程控制：GPIB/LAN/USB 接口，適配產線自動化測試系統集成。
- 豐富選件擴展功能
- 性能增強：UNR（相位噪聲優化）、1E1（步進衰減器）、1EA（高功率）、007（斜波掃描）、HEH（低波段諧波優化）。
- 機械配置：1EM（后板連接器）、1CP（機架安裝套件），適配不同安裝環境。
關鍵技術參數（標準配置）
| 參數 | 指標（E8247C-520/540） | 備注 |
| 頻率范圍 | 250kHz-20GHz（520）；250kHz-40GHz（540） | 頻率分辨率 0.001Hz，精度 ±（1×10^-6×f + 1Hz） |
| 輸出功率 | 20GHz：+13dBm（標準），+20dBm（1EA）；40GHz：+10dBm（標準） | 功率范圍 - 135dBm 至 + 20dBm（1EA），功率分辨率 0.01dB |
| 相位噪聲 | ≤-98dBc/Hz（UNR，10GHz，1kHz 偏置） | 標準配置約 - 95dBc/Hz（10GHz，1kHz 偏置） |
| 諧波抑制 | ≤-30dBc（10MHz-3.2GHz，標準）；≤-40dBc（HEH 選件） | HEH 選件優化低波段諧波 |
| 掃描模式 | 模擬斜波、數字步進、表格掃描 | 斜波掃描速率可達 20GHz/s |
| 接口 | GPIB/LAN/USB，Type-N（f）連接器 | 適配不同測試系統連接需求 |
| 尺寸 / 重量 | 447mm×177mm×483mm，約 22kg | 機架安裝，適配實驗室與產線環境 |
應用場景
- 射頻 / 微波元器件測試：濾波器、放大器、混頻器的頻率響應、插入損耗、增益壓縮、線性度測試，適配研發與產線質量控制。
- 衛星通信系統驗證：收發機靈敏度、選擇性、本振相位噪聲測試，保障通信鏈路可靠性。
- 雷達 / 電子戰研發：信號源替代、脈沖調制（1E6 選件，3.2GHz 以下窄脈沖）、抗干擾測試，適配復雜信號環境驗證。
- 功率半導體測試：LNA/PA 的增益、輸出功率、線性度、噪聲系數測試，適配器件選型與可靠性驗證。
- 毫米波前端測試：搭配 83550 系列模塊，實現 26.5GHz 以上毫米波元器件與系統測試，拓展測試范圍。
