AP SYS?2722雙通道雙域音頻分析儀/SYS?2722
AP SYS?2722雙通道雙域音頻分析儀/SYS?2722
Audio Precision SYS?2722 是 2700 系列旗艦級雙通道雙域音頻分析儀，核心為 10Hz?204kHz 模擬信號生成、500kHz 模擬測量帶寬、1kHz THD+N≤-112dB、123dB 動態范圍與 192kHz 數字采樣，適配音頻轉換器、功放、揚聲器、車載 / 消費電子的模擬 / 數字全鏈路性能驗證，覆蓋研發、產線與計量場景，兼顧高精度與自動化測試，是音頻設備設計與質量控制的全球標準平臺。
核心定位與用途
面向模擬 / 數字音頻全鏈路的高精度測試平臺，核心用于 ADC/DAC、音頻功放、揚聲器、耳機、車載娛樂、無線音頻（藍牙 / Wi?Fi）、消費電子（手機 / 平板 / 智能音箱）的失真、噪聲、頻率響應、信噪比、互調失真（IMD）、數字接口（AES3/SPDIF/I2S）性能驗證，兼容 IEC 61606/CEA?2010 等標準，保障音頻設備的一致性與高保真度測試。
核心特性與優勢
- 雙域架構與高精度
- 模擬 + 數字獨立硬件：模擬性能超越純數字轉換器方案，數字分析提供高速精確算法，支持跨域無縫測試。
- 低失真低噪聲：1kHz THD+N≤-112dB（20kHz BW），模擬分析儀 A 加權噪聲≤-124dBu，串擾≤-140dB（輸入），保障微弱信號測量可靠性。
- 寬頻帶與高動態：模擬生成 10Hz?204kHz，測量帶寬達 500kHz，動態范圍 123dB，適配寬頻音頻器件測試。
- 全接口與多調制

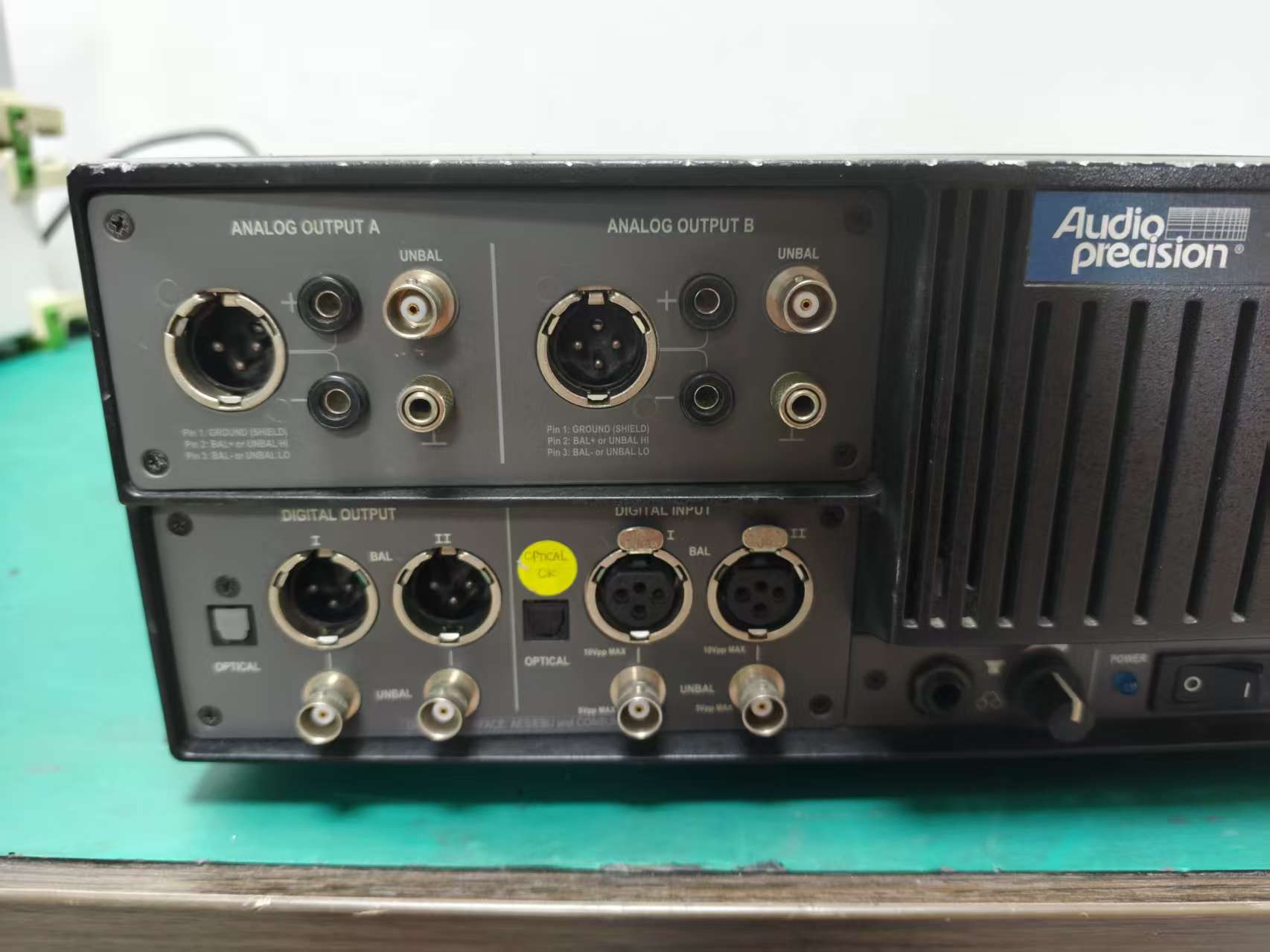

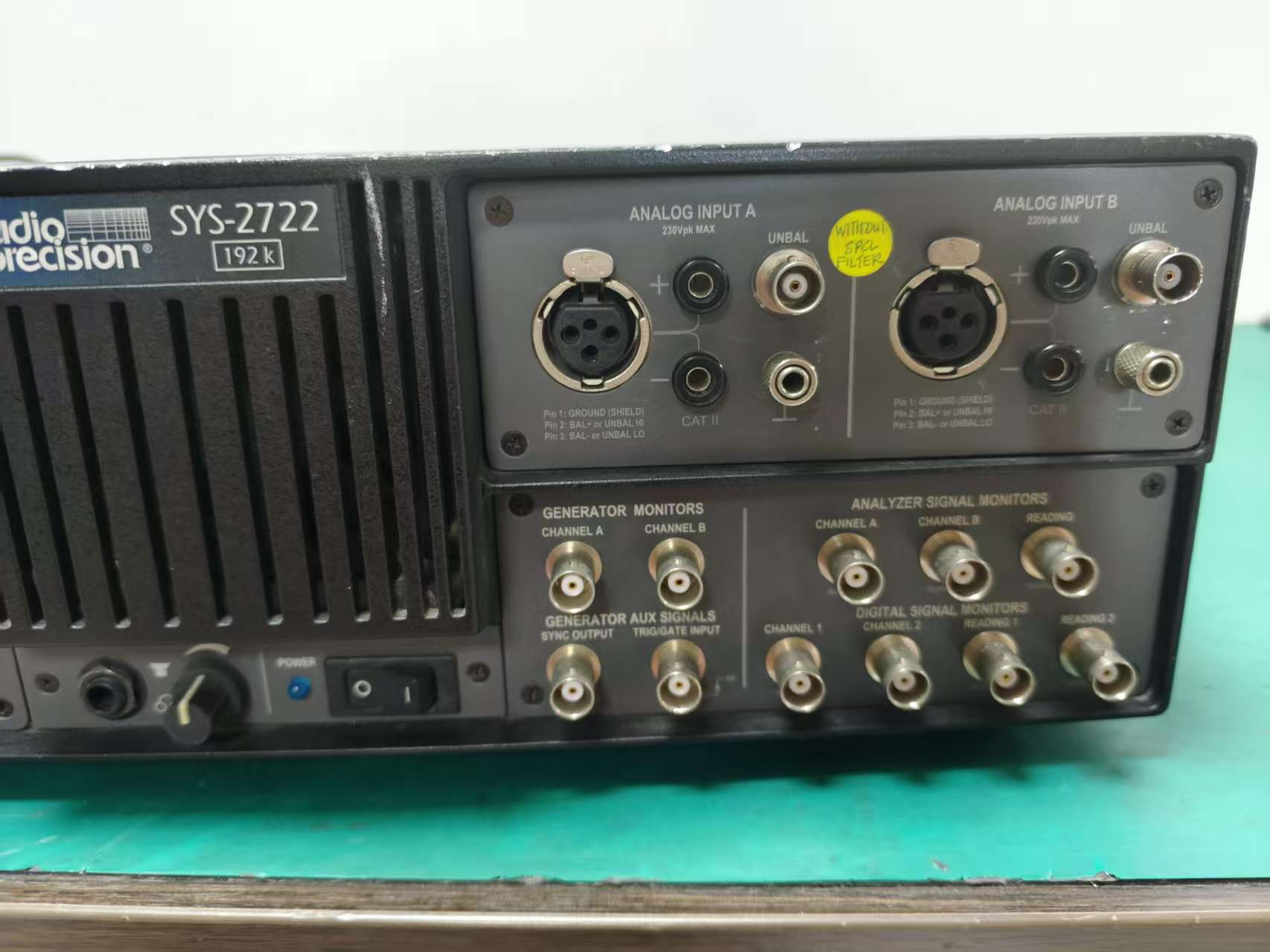

- 模擬接口：平衡 / 非平衡輸出（最大 26.66Vrms），BNC/XLR/ 香蕉頭，適配專業與消費音頻設備。
- 數字接口：AES3/SPDIF/I2S，采樣率 28kHz?192kHz，支持串行數字接口（PSIA?2722 可選），適配芯片級與系統級測試。
- 豐富調制與分析：AM/FM/ 脈沖調制、SMPTE/CCIF/DIN 等 IMD 測試，FFT / 多音分析至 120kHz，滿足復雜信號表征需求。
- 高效自動化與靈活配置
- PC 控制 + 遠程通信：通過 AP Workbench 軟件實現圖形化與腳本控制，支持 GPIB/LAN/USB，適配產線自動化集成。
- 靈活選件擴展：可選 PSIA?2722 串行接口適配器、AUX?0025 D 類功放測試濾波器、FIL?*** 加權濾波器，適配芯片與功率器件測試。
- 數據管理與可視化：支持 4M 點 FFT、多跡顯示與數據導出，適配研發分析與產線報告生成。
關鍵技術參數（標準配置）
| 參數 | 指標 | 備注 |
| 模擬頻率范圍 | 10Hz?204kHz（生成）；DC?500kHz（測量） | 頻率精度 3ppm，20Hz?20kHz 平坦度 ±0.008dB（典型 < 0.003dB） |
| 數字采樣率 | 28kHz?192kHz | 支持 AES3/SPDIF/I2S，數字失真 / 雜散≤-160dB |
| THD+N | ≤-112dB（1kHz，20kHz BW） | 最壞情況諧波≤-130dB，保障失真測量精度 |
| 動態范圍 | 123dB | 適配寬動態音頻器件測試 |
| 模擬輸出 | 平衡最大 26.66Vrms，非平衡可選 | 幅度精度 ±0.06dB，適配高 / 低電平測試 |
| 模擬輸入 | 最大 160Vrms | 輸入阻抗 100kΩ，保障高電壓信號安全測量 |
| 接口 | GPIB/LAN/USB，BNC/XLR/ 香蕉頭，AES3/SPDIF/I2S | 支持遠程控制與多類型設備連接 |
| 尺寸 / 重量 | 447mm×267mm×89mm，約 5.7kg | 桌面 / 機架安裝，適配實驗室與產線環境 |
應用場景
- 音頻轉換器研發：ADC/DAC 的失真、噪聲、動態范圍測試，適配 Hi?Fi 與專業音頻芯片設計。
- 功率放大器測試：模擬 / 數字功放的 THD+N、頻率響應、IMD、功率輸出一致性驗證，適配車載與家用功放產線。
- 消費電子產線：手機 / 平板 / 智能音箱的揚聲器 / 耳機輸出性能、藍牙音頻接收靈敏度與失真測試，保障批量生產質量。
- 車載娛樂系統：導航 / 娛樂主機的模擬 / 數字接口、音頻鏈路噪聲與失真測試，適配汽車電子 EMC 與性能驗證。
- 計量校準：音頻測試儀器的校準溯源，兼容 ISO/IEC 17025，保障測量一致性。
