安捷倫DSA90804A數字示波器- 8GHz 4通道
安捷倫DSA90804A數字示波器- 8GHz 4通道

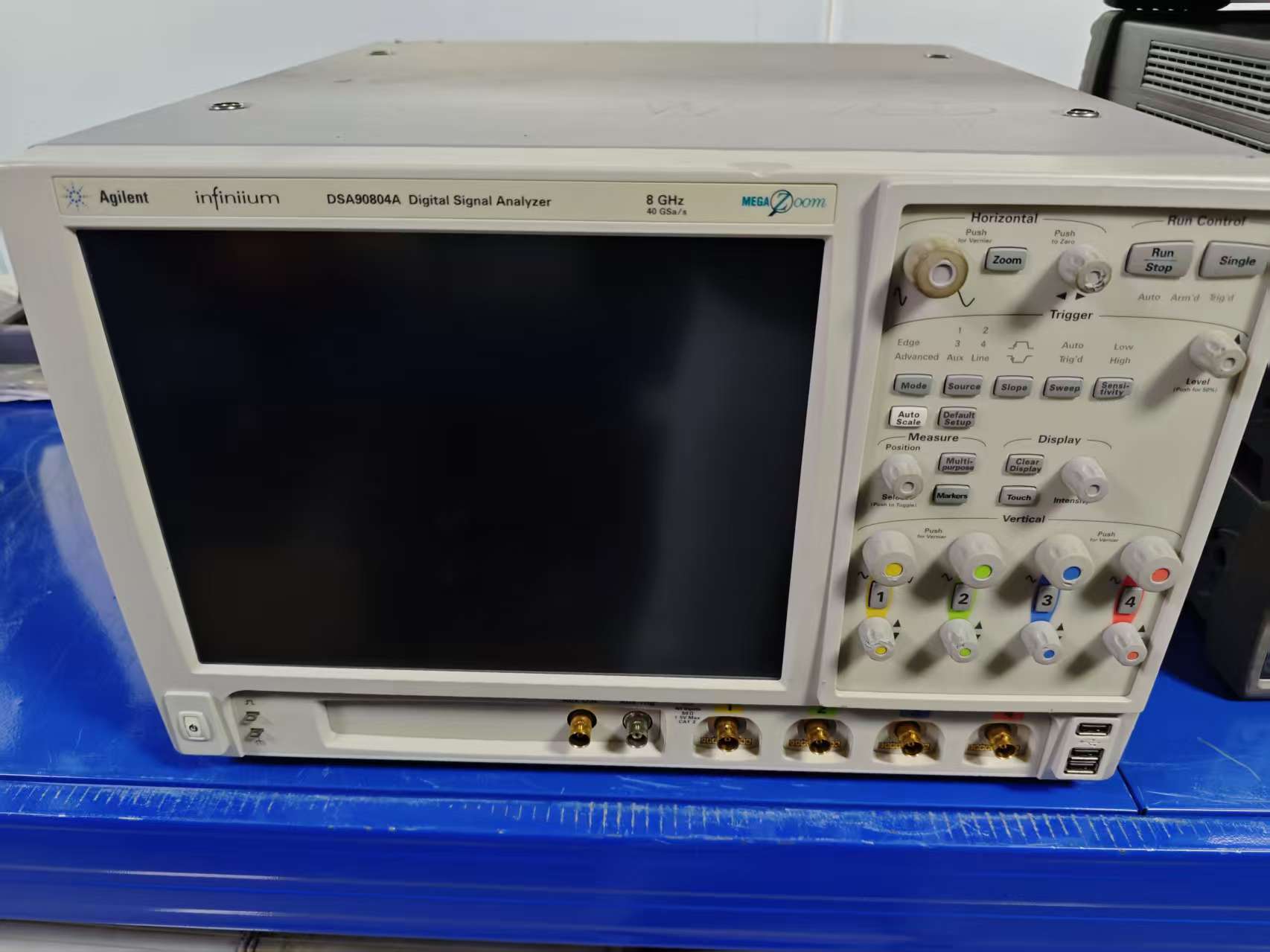

安捷倫（現是德科技）DSA90804A 是 8GHz 4 通道 Infiniium 高性能數字示波器，核心為 40GSa/s 采樣、20Mpts（可擴 1Gpts）存儲、2.22mV 低本底噪聲、硬件去嵌入與 PRBS^23 抖動分析，適配高速數字 / 射頻信號的時域波形、眼圖、抖動與合規性測試，覆蓋研發、產線與計量場景，適合 PCIe、SATA、DDR、以太網等高速串行總線與射頻前端測試。
核心定位與用途
面向 8GHz 帶寬的高速信號分析平臺，核心用于高速數字電路（芯片 / PCB）、射頻模塊、通信設備的時域波形、眼圖、抖動、相位噪聲與頻譜分析，兼容 PCIe Gen2、SATA 6G、HDMI、10G 以太網等 30 + 合規性測試，保障高速信號完整性與產品一致性。
核心特性與優勢
- 超高速信號捕獲
- 8GHz 帶寬 + 40GSa/s 采樣：單通道 40GSa/s、4 通道 20GSa/s，上升時間≤40ps，適配高速串行與射頻信號捕獲。
- 深存儲 + 硬件去嵌入：標配 20Mpts / 通道（可擴 1Gpts），硬件加速去嵌入補償探頭 / 夾具 / 通道損耗，提升測量精度。
- 低噪聲設計：100mV/div 時本底噪聲 2.22mVrms，保障小信號測量可靠性。
- 專業抖動與合規分析
- PRBS^23 抖動分析：支持 8.5Gb/s 及以下信號的 Tj/Rj 分離與實時表征，適配高速串行總線抖動測試。
- 30 + 合規軟件：PCIe、SATA、DDR、HDMI 等預定義測試套件，一鍵生成報告，提升產線與研發效率。
- 高級觸發與分析：3 級序列觸發（2 級硬件 + 1 級軟件），支持毛刺、脈寬、超時、模式等觸發，適配復雜信號調試。
- 靈活擴展與自動化
- 多接口與遠程控制：LAN、USB、GPIB 接口，兼容 LabVIEW、MATLAB 與 My Infiniium，支持 SCPI 命令與自定義應用開發。
- MegaZoom III 顯示：12.1 英寸 XGA 觸摸屏，256 級灰度，實時高分辨率波形顯示，適配多通道時序分析。
- 可升級配置：存儲深度、帶寬、軟件功能可升級，適配測試需求演進。
關鍵技術參數（標準配置）
| 參數 | 指標 | 備注 |
| 帶寬 | 8GHz | 上升時間≤40ps，適配高速信號 |
| 通道數 | 4 個模擬通道 | 單通道 40GSa/s，4 通道 20GSa/s |
| 采樣率 | 40GSa/s（單通道），20GSa/s（4 通道） | 實時采樣，無插值 |
| 存儲深度 | 20Mpts / 通道（可擴 1Gpts） | 深存儲適配長時序信號分析 |
| 本底噪聲 | 2.22mVrms（100mV/div） | 低噪聲保障小信號測量 |
| 觸發功能 | 3 級序列觸發，多種觸發類型 | 適配復雜信號調試 |
| 抖動分析 | PRBS^23，支持 Tj/Rj 分離 | 8.5Gb/s 及以下信號適配 |
| 合規軟件 | 30 + 種，含 PCIe、SATA、HDMI 等 | 預定義測試套件，一鍵報告 |
| 接口 | LAN、USB、GPIB | 支持遠程控制與自動化集成 |
| 顯示 | 12.1 英寸 XGA 觸摸屏 | 256 級灰度，MegaZoom III 技術 |
應用場景
- 高速數字研發：芯片 / PCB 的高速信號完整性分析，眼圖 / 抖動 / 時序測量，適配 PCIe、DDR、10G 以太網等研發驗證。
- 射頻與通信測試：射頻模塊時域波形與頻譜聯合分析，相位噪聲與脈沖參數測量，適配 5G、衛星通信等場景。
- 產線合規性測試：高速串行總線（PCIe、SATA、HDMI）批量測試，預定義套件提升效率，保障產品一致性。
- 計量與校準：作為標準儀器進行信號參數校準，保障量值溯源性與測量一致性。
