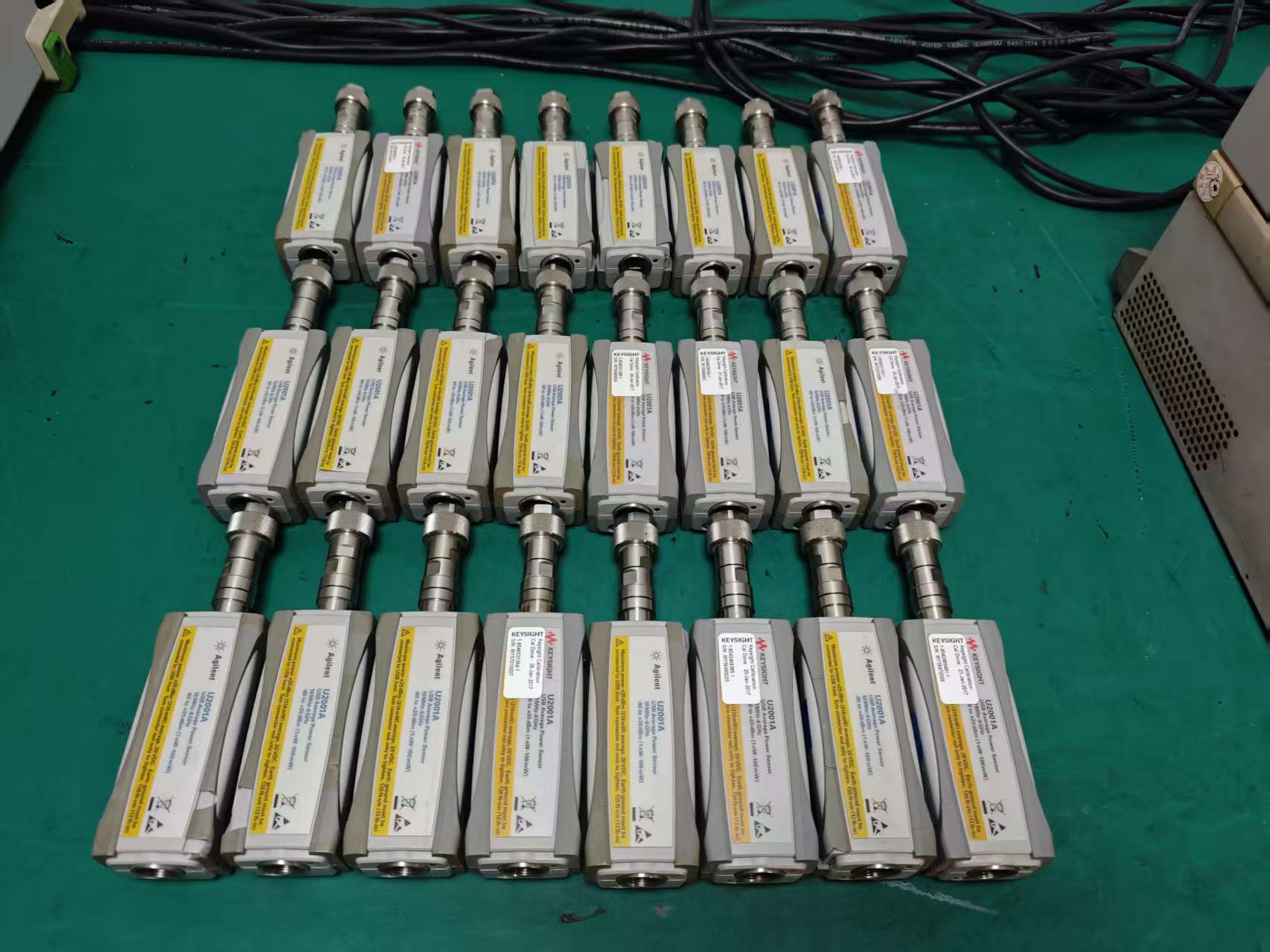

是德/安捷倫U2001A射頻功率傳感器
是德/安捷倫U2001A射頻功率傳感器
是德 U2001A 是 10MHz–6GHz USB 即插即用射頻功率傳感器，核心為 - 60 至 + 25dBm（選件）動態范圍、250 讀數 / 秒測量速度、內置調零與內外觸發、支持 PC 直控免功率計，適配無線通信、消費電子、汽車電子、教育科研等場景的快速平均功率測量，兼顧便攜性與性價比，適合研發快速驗證、產線批量測試與現場維護。
核心定位與用途
面向10MHz–6GHz射頻信號的通用型 USB 功率測量工具，核心用于手機、路由器、藍牙 / Wi?Fi 模組、射頻功放、濾波器、耦合器等器件的研發、產線與現場維護測試，可完成連續波 / 脈沖信號的真平均功率測量，兼容 3GPP、IEEE 等標準，保障產品功率指標合規性。
核心特性與優勢
- 即插即用高效測量
- 免功率計直連：USB 接口即插即用，通過 Power Panel（N1918A）或 BenchVue（BV0007B）軟件在 PC 端直接控制，簡化測試流程，降低部署成本。
- 高速測量與觸發：最高 250 讀數 / 秒，支持內部（基于突發信號包絡）/ 外部觸發，配合跡線顯示，便于信號包絡分析與門控設置。
- 內置調零校準：連接 DUT 時可內部調零，減少外部校準依賴，提升測量效率。
- 寬范圍高精度測量
- 寬頻覆蓋：標準 10MHz–6GHz，H03 選件擴展至 3MHz–6GHz，頻率分辨率 1Hz，適配主流射頻器件測試。
- 寬動態范圍：基礎 - 60 至 + 20dBm，選件支持至 + 25dBm，峰值可達 + 33dBm，適配微弱信號與中功率信號測量。
- 高測量精度：功率測量精度高，適配不同功率等級器件的性能評估。
- 靈活適配與可靠耐用
- 多設備兼容：可與是德信號發生器、頻譜分析儀等設備配合使用，支持 SCPI 命令，適配自動化測試腳本開發。
- 輕巧便攜：體積小、重量輕，適合實驗室、產線與現場維護等多場景使用。
- 穩定可靠：采用先進射頻電路設計與精密制造工藝，保證長期測量穩定性。
關鍵技術參數（標準配置）
| 參數 | 指標 | 備注 |
| 頻率范圍 | 10MHz–6GHz（H03 選件 3MHz–6GHz） | 頻率分辨率 1Hz |
| 功率測量范圍 | -60 至 + 20dBm（選件至 + 25dBm） | 峰值可達 + 33dBm |
| 測量速度 | 最高 250 讀數 / 秒 | 適配批量測試需求 |
| 觸發方式 | 內部（突發信號包絡）/ 外部 | 支持跡線顯示 |
| 校準功能 | 內置調零 | 減少外部校準依賴 |
| 接口 | USB | 即插即用，PC 直控 |
| 控制軟件 | Power Panel（N1918A）、BenchVue（BV0007B） | 免費基礎版，付費版含更多功能 |
| 連接器 | 50Ω N 型（陰性） | 適配標準射頻測試電纜 |
應用場景
- 無線通信測試：手機、路由器、藍牙 / Wi?Fi 模組的發射功率、接收靈敏度測量，保障通信性能。
- 消費電子測試：平板電腦、智能穿戴設備的射頻功率測試，適配消費電子產線批量測試。
- 汽車電子測試：車載娛樂系統、車聯網通信模組的功率測量，適配汽車電子嚴苛測試需求。
- 教育科研測試：射頻電路實驗、通信原理教學中的功率測量，適配高校與科研機構教學科研需求。
- 現場維護測試：基站、通信設備的現場功率檢測，適配運維人員快速故障排查。
