羅德施瓦茨ZVA67高端矢量網絡分析儀
羅德施瓦茨ZVA67高端矢量網絡分析儀

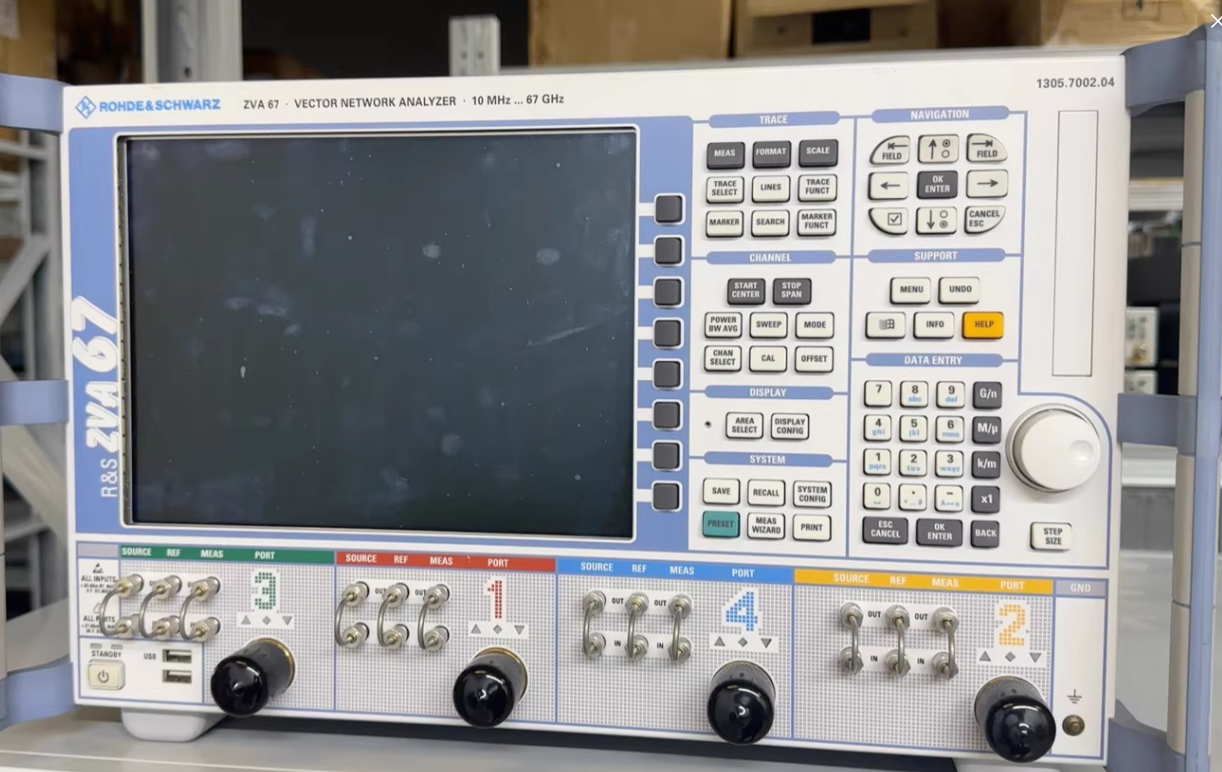

羅德施瓦茨 ZVA67 是 10MHz–67GHz 高端矢量網絡分析儀，核心為 2/4 端口、四獨立信號源、單端口雙獨立接收機、140dB（10Hz IF 帶寬）系統動態范圍、<3.5μs / 點超高速掃描與 12.5ns 脈沖分辨率，適配 67GHz 及以下射頻 / 微波有源 / 無源器件的線性 / 非線性 / 噪聲 / 脈沖綜合測試，支持單次連接多參數并行測量，適合 6G 毫米波、衛星通信、航空航天、汽車?yán)走_(dá)、半導體等高端研發與精密產線測試場景，兼顧測量精度與測試效率。
核心定位與用途
面向10MHz–67GHz射頻 / 微波有源與復雜無源器件的高端綜合測試平臺，核心用于 6G 通信基站射頻模塊、衛星通信組件、航空航天通信設備、功率放大器、混頻器、濾波器、耦合器、射頻電纜組件與高速 PCB 的研發與產線測試，可完成 S 參數（連續波 / 脈沖）、噪聲系數、增益壓縮、互調失真、諧波測量，兼容 3GPP、IEEE 等標準，保障產品性能合規性與信號質量。
核心特性與優勢
- 寬頻高精度測量
- 寬頻覆蓋：2/4 端口 10MHz–67GHz，頻率分辨率 1Hz，頻率精度 ±1ppm，適配射頻 / 微波器件測試需求。
- 高動態與低噪聲：系統動態范圍達 140dB（10Hz IF 帶寬），67GHz 時 110dB，軌跡噪聲低，可精準測量高隔離度器件與微弱信號。
- 高輸出與低失真：輸出功率高達 + 18dBm，67GHz 時 6dBm，功率掃描范圍 > 40dB，適配大功率器件與低失真測量。
- 多參數集成測量
- 線性測量：S 參數、群延遲、駐波比（VSWR）、傳輸 / 反射損耗，支持時域分析與 TDR/TDT 測量。
- 非線性測量：增益壓縮（P1dB）、諧波失真、互調失真、Hot S22 測量，適配有源器件非線性特性評估。
- 噪聲與脈沖測量（選件）：噪聲系數（內置噪聲源）、脈沖 S 參數，脈沖輪廓測量分辨率 12.5ns，適配脈沖器件測試。
- 高效測試與自動化適配
- 測量速度低至 < 3.5μs / 點，單通道支持 60001 個測量點，最多可配置 200 個測量通道，支持多參數并行顯示。
- 內置四信號源與信號路由開關，單次連接完成多參數測量，簡化測試流程，減少連接誤差。
- 兼容 SCPI 命令集，適配 LabVIEW、Python 編程，支持自動化測試腳本開發與數據導出至 CSV/Excel，提升產線測試效率。
- 靈活配置與高可靠性
- 基礎配置為 2/4 端口雙源，可選升級至四信號源、噪聲系數測量、脈沖調制、源調諧器、真正差分激勵等選件，滿足不同測試需求。
- 內置校準向?qū)ВС?TOSM、TRL、LRM 等校準方法，兼容 ECal 模塊，一鍵完成端口校準，消除系統誤差。
- 臺式設計，12.1 英寸觸摸屏，內部參考時鐘年老化率低，保障長期測量穩定性，適配實驗室與產線多場景使用。
關鍵技術參數（標準配置：4 端口）
| 參數 | 指標 | 備注 |
| 頻率范圍 | 10MHz–67GHz | 頻率分辨率 1Hz，頻率精度 ±1ppm |
| 模擬端口 | 2/4 路 | 50Ω 阻抗，最大輸入功率 + 20dBm，2.4mm（陽性）連接器 |
| 系統動態范圍 | 140dB（10Hz IF 帶寬），67GHz 時 110dB | 適配高隔離度器件測試 |
| 軌跡噪聲 | 低 | 保障測量精度 |
| 測量速度 | <3.5μs / 點 | 提升測試效率 |
| 測量通道 | 200 個 | 單通道 60001 個測量點 |
| 輸出功率 | +18dBm，67GHz 時 6dBm | 適配大功率器件測試 |
| 功率掃描范圍 | >40dB | 適配寬功率范圍測試 |
| 校準方法 | TOSM、TRL、LRM 等 | 支持 ECal 模塊，簡化校準流程 |
| 接口 | LAN、USB、GPIB、觸發 I/O | 遠程控制與數據傳輸 |
| 顯示 | 12.1 英寸觸摸屏 | 多任務操作 |
應用場景
- 無線通信測試：6G 通信基站射頻模塊、衛星通信組件的增益、隔離度、噪聲系數與互調失真測量，保障信號質量。
- 汽車電子測試：車載雷達發射 / 接收前端、車聯網通信模組的 S 參數、相位噪聲測量，適配汽車電子嚴苛測試需求。
- 有源器件測試：功率放大器、混頻器、變頻器的增益壓縮、諧波失真與噪聲系數測量，優化器件性能。
- 復雜無源器件測試：多端口功分器、耦合器、射頻電纜組件的帶內 / 帶外抑制、插入損耗與隔離度測量，適配復雜無源組件測試需求。
- 高速 PCB 測試：高速 PCB 的傳輸線損耗、阻抗匹配與串?dāng)_測量，保障信號完整性。
