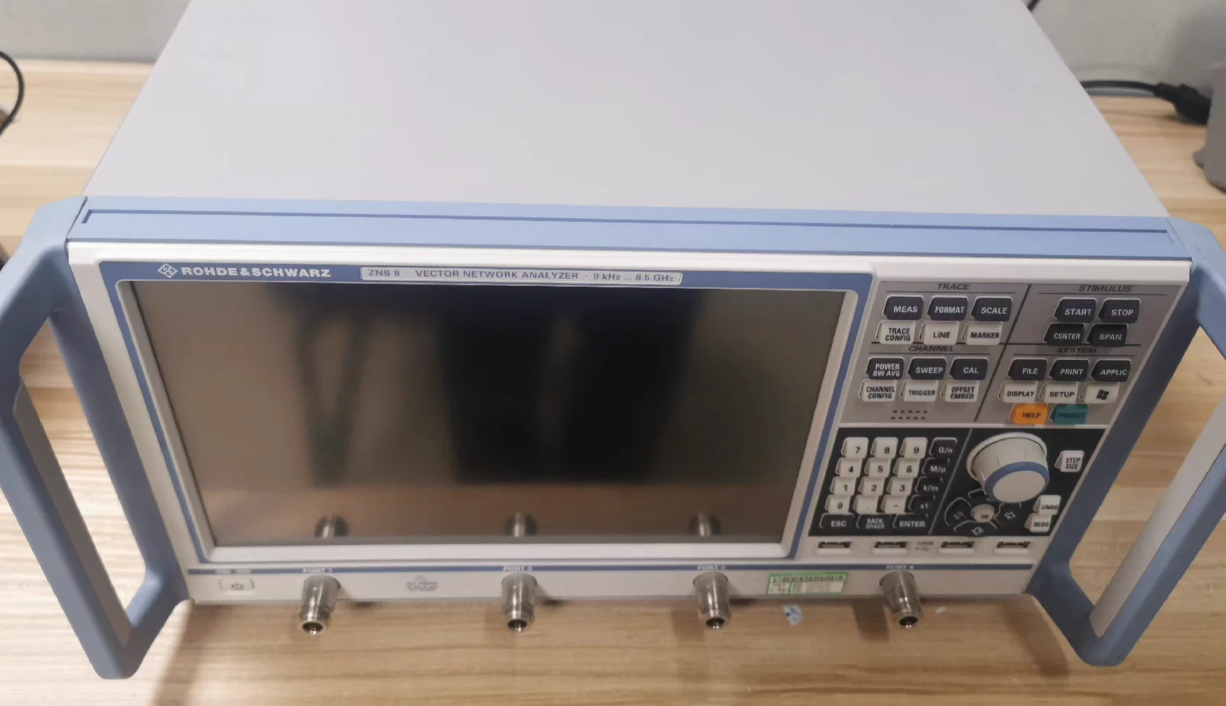

羅德施瓦茨 ZNB8 是 9kHz–8.5GHz 中高端矢量網絡分析儀，核心為 2/4 端口、雙獨立信號源、140dB（10Hz IF 帶寬）系統動態范圍、0.004dB rms 低軌跡噪聲與 4ms/401 點高速掃描，適配 8.5GHz 及以下射頻有源 / 無源器件的線性 / 非線性 / 噪聲綜合測試，支持單次連接多參數并行測量，適合 5G Sub-6GHz、物聯網、汽車電子、半導體等研發與產線批量測試場景。

核心定位與用途

面向9kHz–8.5GHz射頻器件的高性價比綜合測試平臺，核心用于 5G Sub-6GHz 基站射頻模塊、物聯網通信模組、汽車電子雷達收發前端、功率放大器、濾波器、耦合器、高速 PCB 與射頻電纜組件的研發與產線測試，可完成 S 參數（連續波 / 脈沖）、噪聲系數、增益壓縮、互調失真、諧波測量，兼容 3GPP、IEEE 等標準，保障產品性能合規性與信號質量。

核心特性與優勢

1. 寬頻高精度測量
   • 寬頻覆蓋：2/4 端口 9kHz–8.5GHz，頻率分辨率 0.001Hz，頻率精度 ±1ppm，適配射頻器件測試需求。
   • 高動態與低噪聲：系統動態范圍達 140dB（10Hz IF 帶寬），軌跡噪聲低至 0.004dB rms（10kHz IF 帶寬），可精準測量高隔離度器件與微弱信號。
   • 高輸出與低失真：輸出功率高達 + 13dBm，功率掃描范圍 98dB，適配大功率器件與低失真測量。
2. 多參數集成測量
   • 線性測量：S 參數、群延遲、駐波比（VSWR）、傳輸 / 反射損耗，支持時域分析與 TDR/TDT 測量。
   • 非線性測量：增益壓縮（P1dB）、諧波失真、互調失真，適配有源器件非線性特性評估。
   • 噪聲與脈沖測量（選件）：噪聲系數（內置噪聲源）、脈沖 S 參數，適配脈沖器件測試。
3. 高效測試與自動化適配
   • 測量速度低至 4ms/401 點，單通道支持 32,001 個測量點，最多可配置 200 個測量通道，支持多參數并行顯示。
   • 內置雙信號源與信號路由開關，單次連接完成多參數測量，簡化測試流程，減少連接誤差。
   • 兼容 SCPI 命令集，適配 LabVIEW、Python 編程，支持自動化測試腳本開發與數據導出至 CSV/Excel，提升產線測試效率。
4. 靈活配置與高可靠性
   • 基礎配置為 2/4 端口雙源，可選升級至噪聲系數測量、脈沖調制、源調諧器、真正差分激勵等選件，滿足不同測試需求。
   • 內置校準向導，支持 SOLT、TRL、LRM 等校準方法，兼容 ECal 模塊，一鍵完成端口校準，消除系統誤差。
   • 臺式設計，12.1 英寸觸摸屏，內部參考時鐘年老化率低，保障長期測量穩定性，適配實驗室與產線多場景使用。

關鍵技術參數（標準配置：4 端口）

應用場景

1. 無線通信測試：5G Sub-6GHz 基站射頻模塊的增益、隔離度、噪聲系數與互調失真測量，保障基站信號質量。
2. 汽車電子測試：車載雷達發射 / 接收前端、車聯網通信模組的 S 參數、相位噪聲測量，適配汽車電子嚴苛測試需求。
3. 有源器件測試：功率放大器、混頻器、變頻器的增益壓縮、諧波失真與噪聲系數測量，優化器件性能。
4. 復雜無源器件測試：多端口功分器、耦合器、射頻電纜組件的帶內 / 帶外抑制、插入損耗與隔離度測量，適配復雜無源組件測試需求。
5. 高速 PCB 測試：高速 PCB 的傳輸線損耗、阻抗匹配與串擾測量，保障信號完整性。
