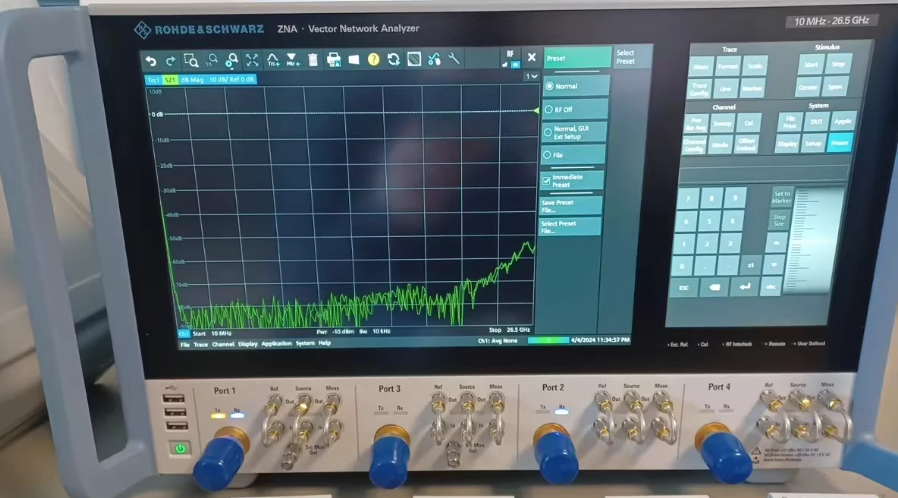

羅德施瓦茨 ZNA26 是一款 10MHz–26.5GHz 矢量網絡分析儀，具備雙 / 四端口、最高四內置信號源、127dB 系統動態范圍與 0.001dB rms 低軌跡噪聲，適配 26.5GHz 及以下有源 / 無源射頻組件的線性 / 非線性 / 噪聲 / 脈沖綜合測試，支持單次連接多參數并行測量，兼容 SCPI 自動化與寬功率掃描，適合 5G 射頻、航空航天、衛星通信等高端研發與精密產線測試場景，兼顧測量精度與測試效率。
核心定位與用途
面向10MHz–26.5GHz 射頻有源 / 無源組件，核心用于 5G 基站射頻模塊、衛星通信轉發器、航空航天雷達發射 / 接收前端、功率放大器、高隔離度混頻器、多端口功分器 / 耦合器與天線的研發與產線精密測試，可完成 S 參數（連續波 / 脈沖）、噪聲系數、增益壓縮、互調失真、諧波、轉換增益 / 損耗測量，兼容 3GPP、IEEE、NASA 等標準，保障產品性能合規性與信號質量。
核心特性與優勢
- 寬頻高精度測量
- 寬頻覆蓋：10MHz–26.5GHz，頻率分辨率 0.001Hz，頻率精度 ±1ppm，適配射頻器件測試需求。
- 高動態與低噪聲：系統動態范圍達 127dB（1kHz IF 帶寬），軌跡噪聲低至 0.001dB rms，可精準測量高隔離度器件與微弱信號。
- 高輸出與低失真：輸出功率高達 + 16dBm，功率掃描范圍 40dB，諧波抑制 <-60dBc，適配大功率器件與低失真測量。
- 多參數集成測量
- 線性測量：S 參數、群延遲、駐波比（VSWR）、傳輸 / 反射損耗，支持時域分析與 TDR/TDT 測量。
- 非線性測量：增益壓縮（P1dB）、諧波失真、互調失真，適配有源器件非線性特性評估。
- 噪聲與脈沖測量（選件）：噪聲系數（內置噪聲源）、脈沖 S 參數、脈沖增益壓縮，適配雷達與通信脈沖器件測試。
- 高效測試與自動化適配
- 測量速度低至 5ms/201 點，單通道支持 32,001 個測量點，最多可配置 200 個測量通道，支持多參數并行顯示。
- 內置多信號源與信號路由開關，單次連接完成多參數測量，簡化測試流程，減少連接誤差。
- 兼容 SCPI 命令集，適配 LabVIEW、Python 編程，支持自動化測試腳本開發與數據導出至 CSV/Excel，提升產線測試效率。
- 靈活配置與高可靠性
- 基礎配置為 2/4 端口，可選升級至噪聲系數測量、脈沖調制、源調諧器、真正差分激勵等選件，滿足不同測試需求。
- 內置校準向?qū)ВС?SOLT、TRL、LRM 等校準方法，兼容 ECal 模塊，一鍵完成端口校準，消除系統誤差。
- 臺式設計，雙觸摸屏，內部參考時鐘年老化率低，保障長期測量穩定性，適配實驗室與高端產線多場景使用。
關鍵技術參數（標準配置：4 端口）
| 參數 | 指標 | 備注 |
| 頻率范圍 | 10MHz–26.5GHz | 頻率分辨率 0.001Hz，頻率精度 ±1ppm |
| 模擬端口 | 2/4 路 | 50Ω 阻抗，最大輸入功率 + 20dBm，3.5mm（陽性）連接器 |
| 系統動態范圍 | 127dB（1kHz IF 帶寬） | 適配高隔離度器件測試 |
| 軌跡噪聲 | 0.001dB rms | 保障測量精度 |
| 測量速度 | 5ms/201 點 | 提升測試效率 |
| 測量通道 | 200 個 | 單通道 32,001 個測量點 |
| 輸出功率 | +16dBm | 適配大功率器件測試 |
| 功率掃描范圍 | 40dB | 適配寬功率范圍測試 |
| 校準方法 | SOLT、TRL、LRM 等 | 支持 ECal 模塊，簡化校準流程 |
| 接口 | LAN、USB、GPIB、觸發 I/O | 遠程控制與數據傳輸 |
| 顯示 | 雙觸摸屏 | 多任務操作 |
應用場景
- 無線通信測試：5G 基站射頻模塊的增益、隔離度、噪聲系數與互調失真測量，保障基站信號質量。
- 航空航天測試：衛星通信轉發器、雷達發射 / 接收前端的 S 參數、脈沖響應與相位噪聲測量，適配航空航天嚴苛測試需求。
- 有源器件測試：功率放大器、混頻器、變頻器的增益壓縮、諧波失真與噪聲系數測量，優化器件性能。
- 復雜無源器件測試：多端口功分器、耦合器、天線的帶內 / 帶外抑制、插入損耗與隔離度測量，適配復雜無源組件測試需求。
- 天線測試：天線的輻射參數、駐波比與增益測量，保障天線性能指標。
