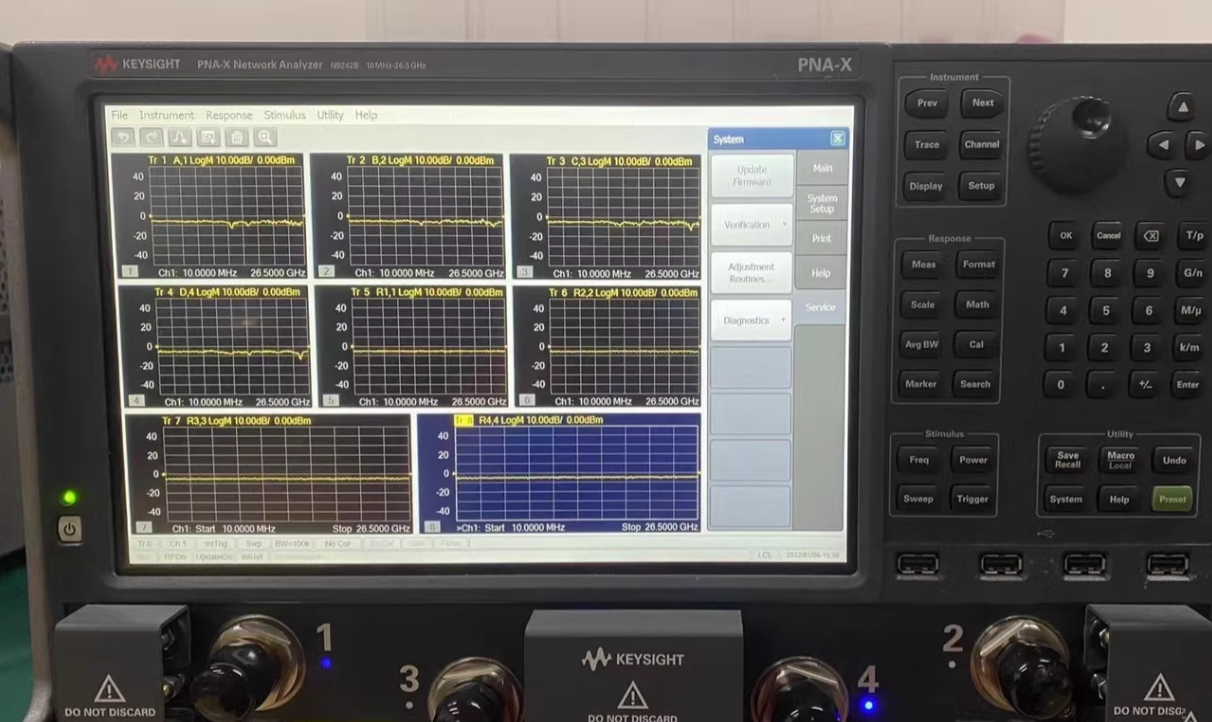

是德 N5242B 是 PNA - X 系列高性能微波網絡分析儀，核心為 900Hz/10MHz–26.5GHz 寬頻、雙內置信號源、136dB 系統動態范圍、0.002dB rms 低軌跡噪聲與 6ms/201 點高速掃描，適配有源器件（放大器、混頻器、變頻器）與復雜無源組件的線性 / 非線性 / 噪聲 / 脈沖綜合測試，支持單次連接多參數并行測量，適合射頻 / 微波研發與高端產線精密測試場景。
核心定位與用途
面向900Hz/10MHz–26.5GHz射頻 / 微波有源與復雜無源器件的綜合測試平臺，核心用于 5G NR 基站射頻模塊、衛星通信轉發器、航空航天微波組件、功率放大器、高線性混頻器、多端口功分器 / 耦合器與雷達發射 / 接收前端的研發與產線測試，可完成 S 參數、噪聲系數、增益壓縮、互調失真、諧波、脈沖 S 參數與 X 參數測量，兼容 3GPP、IEEE、NASA 等標準，保障產品性能合規性與信號質量。
核心特性與優勢
- 寬頻高精度測量
- 寬頻覆蓋：2/4 端口 900Hz/10MHz–26.5GHz，頻率分辨率 0.001Hz，頻率精度 ±1ppm，適配高頻微波器件測試需求。
- 高動態與低噪聲：系統動態范圍達 136dB（1kHz IF 帶寬），軌跡噪聲低至 0.002dB rms（1kHz 帶寬），可精準測量微弱信號與高隔離度器件。
- 高輸出與低失真：輸出功率高達 + 15dBm（20GHz），功率掃描范圍 38dB，諧波抑制 <-60dBc，適配大功率器件與低失真測量。
- 多參數集成測量
- 線性測量：S 參數、群延遲、駐波比（VSWR）、傳輸 / 反射損耗，支持時域分析與 TDR/TDT 測量。
- 非線性測量：增益壓縮（P1dB）、諧波失真、互調失真、X 參數，適配有源器件非線性特性評估。
- 噪聲與脈沖測量（選件）：噪聲系數（內置噪聲源）、脈沖 S 參數、脈沖增益壓縮，適配雷達與通信脈沖器件測試。
- 高效測試與自動化適配
- 測量速度低至 6ms/201 點，200 個測量通道，單通道支持 100,001 個測量點，支持多參數并行顯示，提升產線測試效率。
- 內置雙信號源與信號路由開關，單次連接完成多參數測量，簡化測試流程，減少連接誤差。
- 兼容 SCPI 命令集，適配 LabVIEW、Python 編程，支持自動化測試腳本開發與數據導出至 CSV/Excel，適配產線批量測試需求。
- 靈活配置與高可靠性
- 基礎配置為 2/4 端口雙信號源，可選升級至 43.5/50/67GHz 頻率擴展、噪聲系數測量、脈沖調制、源調諧器等選件，滿足不同測試需求。
- 內置校準向?qū)ВС?SOLT、TRL、LRM 等校準方法，兼容 ECal 模塊，一鍵完成端口校準，消除系統誤差。
- 臺式設計，多點觸控 LCD 屏，內部參考時鐘年老化率低，保障長期測量穩定性，適配實驗室與高端產線多場景使用。
關鍵技術參數（標準配置：2 端口，26.5GHz）
| 參數 | 指標 | 備注 |
| 頻率范圍 | 900Hz/10MHz–26.5GHz | 可選 43.5/50/67GHz，頻率分辨率 0.001Hz，頻率精度 ±1ppm |
| 模擬端口 | 2/4 路 | 50Ω 阻抗，最大輸入功率 + 20dBm |
| 系統動態范圍 | 136dB（1kHz IF 帶寬） | 適配高隔離度器件測試 |
| 軌跡噪聲 | 0.002dB rms（1kHz 帶寬） | 保障測量精度 |
| 測量速度 | 6ms/201 點 | 提升測試效率 |
| 測量通道 | 200 個 | 單通道 100,001 個測量點 |
| 輸出功率 | +15dBm（20GHz） | 適配大功率器件測試 |
| 功率掃描范圍 | 38dB | 適配寬功率范圍測試 |
| 校準方法 | SOLT、TRL、LRM 等 | 支持 ECal 模塊，簡化校準流程 |
| 接口 | LAN、USB、GPIB、觸發 I/O | 遠程控制與數據傳輸 |
| 顯示 | 多點觸控 LCD 屏 | 多任務操作 |
應用場景
- 無線通信測試：5G NR 基站射頻模塊的增益、隔離度、噪聲系數與互調失真測量，保障基站信號質量。
- 航空航天測試：衛星通信轉發器、雷達發射 / 接收前端的 S 參數、脈沖響應與相位噪聲測量，適配航空航天嚴苛測試需求。
- 消費電子測試：高端射頻前端組件的增益、駐波比與傳輸損耗測量，保障消費電子信號質量。
- 有源器件測試：功率放大器、混頻器、變頻器的增益壓縮、諧波失真與噪聲系數測量，優化器件性能。
- 復雜無源器件測試：多端口功分器、耦合器、濾波器的帶內 / 帶外抑制、插入損耗與隔離度測量，適配復雜無源組件測試需求。
