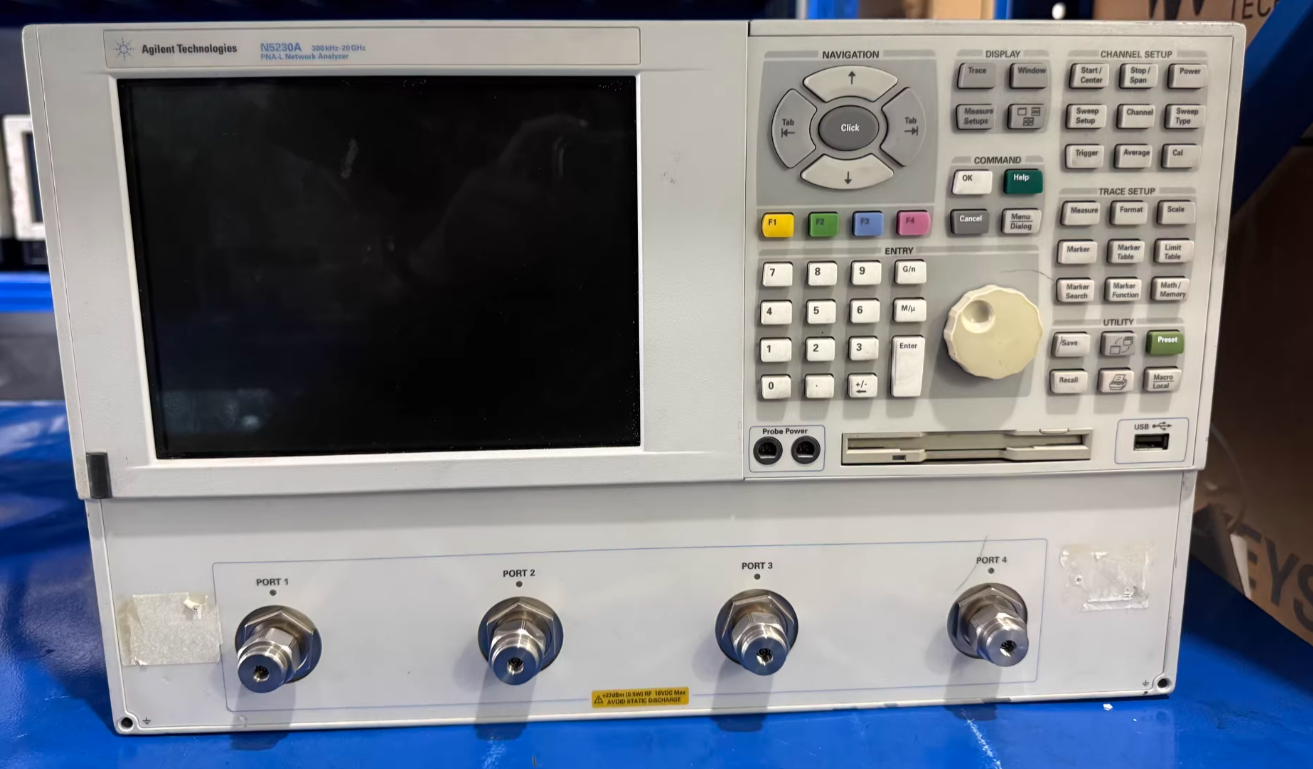

安捷倫N5230A矢量網絡分析儀
安捷倫N5230A矢量網絡分析儀
安捷倫 N5230A 是 PNA-L 系列矢量網絡分析儀，核心為 300kHz–50GHz 寬頻覆蓋、108dB 系統動態范圍、低至 0.004dB rms 軌跡噪聲與 4.5μs / 點高速掃描，適配通用射頻 / 微波器件（如濾波器、放大器、混頻器、多端口組件）的研發與產線測試，兼顧線性 / 非線性 / 脈沖參數測量，支持雙源擴展與 SCPI 自動化，平衡性能與成本，適合預算敏感的通用測試場景。
核心定位與用途
面向300kHz–50GHz通用射頻 / 微波器件的綜合測試平臺，核心用于無線通信基站射頻模塊、汽車雷達傳感器、消費電子射頻前端、功率放大器、高隔離度濾波器、多端口功分器 / 耦合器與材料電磁參數的研發與產線測試，可完成 S 參數、增益壓縮、互調失真、脈沖響應與群延遲測量，兼容 3GPP、IEEE 等標準，保障產品性能合規性與信號質量。
核心特性與優勢
- 寬頻高效測量
- 寬頻覆蓋：2 端口 300kHz–6/13.5/20/40/50GHz，4 端口 300kHz–13.5/20GHz，頻率分辨率 0.01Hz，頻率精度 ±1ppm，適配通用射頻 / 微波器件測試需求。
- 高動態與低噪聲：系統動態范圍達 108dB（20GHz，1kHz IF 帶寬），軌跡噪聲低至 0.004dB rms（1kHz 帶寬），可精準測量高隔離度器件（如濾波器帶外抑制）。
- 高速掃描與多通道：測量速度低至 4.5μs / 點，32 個測量通道，單通道支持 16,001 個測量點，支持多參數并行顯示，提升產線測試效率。
- 多參數集成測量
- 線性測量：S 參數、群延遲、駐波比（VSWR）、傳輸 / 反射損耗，支持時域分析與 TDR/TDT 測量。
- 非線性測量：增益壓縮（P1dB）、諧波失真、互調失真（選件）、混頻器變頻損耗（選件）。
- 脈沖測量（選件）：適配雷達脈沖器件的脈沖 S 參數與相位響應測試，支持低至 2μs 脈沖寬度。
- 靈活配置與高可靠性
- 基礎配置為 2 端口單信號源，可選升級為 4 端口雙信號源，滿足多端口器件測試需求。
- 內置校準向導，支持 SOLT、TRL、LRM 等校準方法，一鍵完成端口校準，消除系統誤差。
- 兼容 SCPI 命令集，適配 LabVIEW、Python 編程，支持自動化測試腳本開發與數據導出至 CSV/Excel，提升產線測試效率。
- 臺式設計，內部參考時鐘年老化率低，保障長期測量穩定性，適配實驗室與產線多場景使用。
關鍵技術參數（標準配置：2 端口，20GHz）
| 參數 | 指標 | 備注 |
| 頻率范圍 | 300kHz–20GHz | 可選 6/13.5/40/50GHz，頻率分辨率 0.01Hz，頻率精度 ±1ppm |
| 模擬端口 | 2 路（可選 4 路） | 50Ω 阻抗，最大輸入功率 + 20dBm |
| 系統動態范圍 | 108dB（20GHz，1kHz IF 帶寬） | 適配高隔離度器件測試 |
| 軌跡噪聲 | 0.004dB rms（1kHz 帶寬） | 保障測量精度 |
| 測量速度 | 4.5μs / 點 | 提升測試效率 |
| 測量通道 | 32 個 | 單通道 16,001 個測量點 |
| 校準方法 | SOLT、TRL、LRM 等 | 支持 ECal 模塊，簡化校準流程 |
| 接口 | LAN、USB、GPIB、觸發 I/O | 遠程控制與數據傳輸 |
| 顯示 | 9 英寸 LCD 觸摸屏 | 多任務操作 |
應用場景
- 無線通信測試：基站射頻模塊的增益、隔離度、噪聲系數與互調失真測量，保障基站信號質量。
- 汽車雷達測試：雷達傳感器的 S 參數、脈沖響應與相位噪聲測量，適配自動駕駛雷達研發。
- 消費電子測試：射頻前端組件的增益、駐波比與傳輸損耗測量，保障消費電子信號質量。
- 功率放大器測試：高功率器件的增益壓縮、諧波失真與互調失真測量，優化器件性能。
- 材料電磁參數測試：采用同軸法 / 波導法測試材料介電常數與磁導率，適配電磁兼容與隱身材料研發。
深圳市宏鑫誠電子有限公司深耕進口電子測量儀器領域，專注于為客戶提供優異的銷售、維修、租賃、回收、計量方案。
主營儀器：網絡分析儀、頻譜分析儀、信號發生器、示波器、音頻分析儀、綜合測試儀、藍牙WIFI測試儀、信號源、電源、電子負載、LCR電橋、萬用表、功率計、頻率計、校準儀、矢量分析儀、數據采集器、探頭等
主營品牌：Keysight是德科技、安捷倫（惠普）、泰克、羅德施瓦茨、福祿克、吉時利、橫河、愛德萬、安立、馬可尼、Aeroflex艾法斯、日本健伍等
