20GHz/是德N9324C頻譜分析儀
20GHz/是德N9324C頻譜分析儀

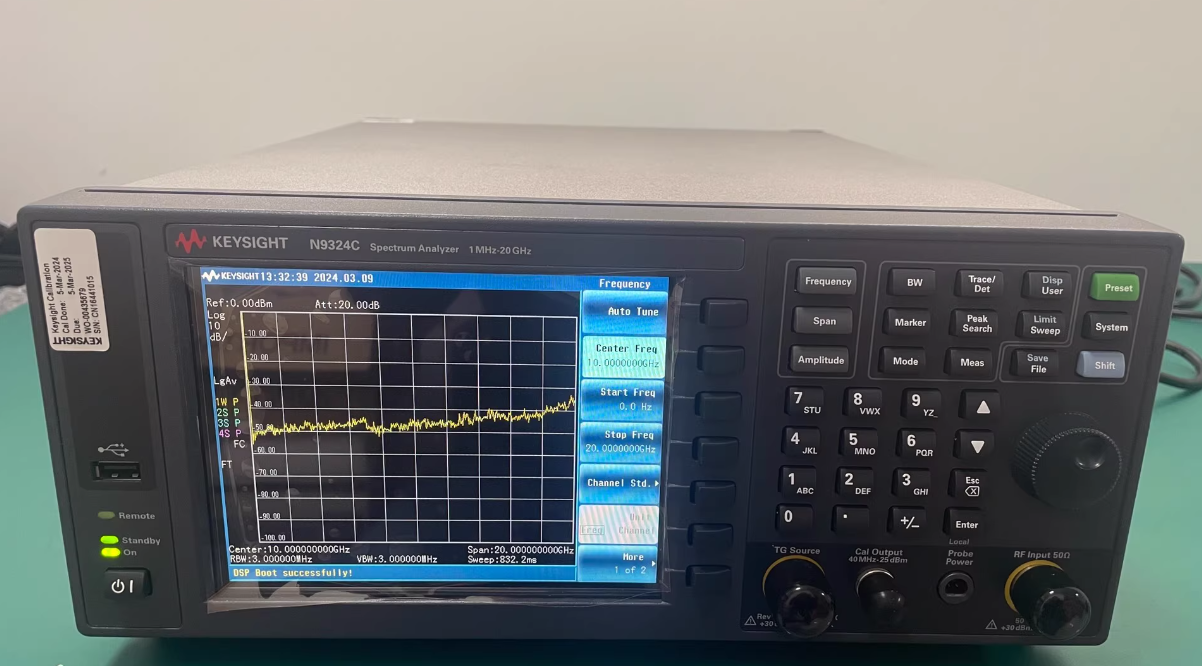

是德 N9324C 是 BSA 系列 20GHz 基礎型頻譜分析儀，頻率 1MHz–20GHz，最高分析帶寬 1MHz、最小掃描時間 2ms，內置 20GHz 跟蹤發生器與 VSWR 電橋，以高性價比、快速掃描與基礎標量網絡分析能力為核心，適配 5G NR Sub?6GHz / 毫米波前傳、衛星通信、雷達 / 航空航天、高端元器件的產線快速測試、研發前期調試與 EMI 預兼容掃描，是 N9322C 的 20GHz 頻段升級款，兼顧易用性與基礎測量精度。
核心定位與用途
N9324C 面向通用射頻與窄帶信號的基礎分析平臺，核心用于 5G NR、衛星通信、雷達、航空航天等高頻發射機（功率 / ACP/OBW/SEM）測量，適配元器件 / 模塊 / 終端的產線快速校準、研發前期調試、高校射頻教學與 EMI 預兼容測試，支持 AM/FM/ASK/FSK 解調與一鍵功率測量，替代傳統 “多儀組合”，兼顧低成本與高效率，支持 BenchVue 軟件與遠程控制。
核心特性與優勢
- 快速測量與高效捕獲
- 非零掃寬最短 2ms，支持頻率模板觸發（FMT），快速定位瞬態信號；任務規劃器（Task Planner）可自動執行 20 個預定義測量，減少 95% 設置時間。
- 內置 20GHz 跟蹤發生器與 VSWR 電橋，發射與反射測試一體化，適配射頻電路 / 天線的 S 參數與駐波測量。
- 基礎精度與低噪聲
- 相位噪聲?92dBc/Hz（1GHz,10kHz 偏），顯示平均噪聲電平（DANL）?154dBm/Hz（1GHz，前置放大器開，典型），三階截獲點（TOI）+11dBm，保障基礎信號與交調產物的精確測量。
- 幅度精度 ±0.8dB（1GHz，典型），頻率分辨率 1Hz，適配基礎校準與產線測試場景。
- 基礎解調與擴展能力
- 支持 AM/FM/ASK/FSK 解調分析，適配物聯網發射機與音頻信號的調制質量評估。
- 頻譜監測（MNT）功能，提供頻譜圖與軌跡顯示，快速識別干擾信號；可選 EMI 濾波器與準峰值檢波器，適配基礎 EMI 預掃描。
- 易用性與遠程控制
- 6.5 英寸彩色顯示屏（640×480），12 個標記、4 條軌跡與 2 條自定義限制線，操作直觀。
- 標配 USB/LAN/GPIB 接口，支持 SCPI 遠程控制與 BenchVue 軟件，適配自動化測試需求。
關鍵技術參數（標準配置：1MHz–20GHz）
| 參數 | 指標 | 備注 |
| 射頻頻率 | 1MHz–20GHz（AC 耦合），跟蹤發生器 0.1MHz–20GHz | 標配 N 型射頻輸入，TG 內置 VSWR 電橋是德科技 |
| 分析帶寬 | 最大 1MHz（FFT 模式） | 適配窄帶信號測量是德科技 |
| 掃描時間 | 最小 2ms（非零掃寬） | 快速批量測試是德科技 |
| 相位噪聲 | ?92dBc/Hz（1GHz,10kHz 偏） | 基礎信號源同步測試是德科技 |
| DANL | ?154dBm/Hz（1GHz，前置放大器開，典型） | 微弱信號檢測能力 |
| TOI | +11dBm（1GHz） | 基礎交調產物分析是德科技 |
| 幅度精度 | ±0.8dB（典型值，1GHz） | 基礎校準與測試精度 |
| 接口 | 射頻 N 型、LAN、USB、GPIB、CAL Out（BNC）、TG 輸出 | 支持遠程控制與同步測量 |
| 尺寸 / 重量 | 132.5×320×400mm，約 8.5kg | 臺式設計，適配工作臺與教學場景 |
| 電源 | 100–240V AC，50/60Hz | 全球通用供電 |
應用場景
- 產線快速測試：5G NR / 衛星通信 / 雷達模塊的功率校準、鄰道功率（ACP）與占用帶寬（OBW）批量測試，一鍵操作縮短測試周期，保障出貨效率。
- 研發前期調試：高頻射頻電路 / 元器件的頻譜特性評估，AM/FM/ASK/FSK 解調與基礎調制質量分析，快速定位設計缺陷，降低研發成本。
- 射頻教學與培訓：高校射頻實驗室的頻譜分析基礎教學，演示信號捕獲、功率測量與解調原理，適配學生實踐操作。
- EMI 預兼容掃描：搭配近場探頭進行基礎 EMI 預掃描，快速定位雜散輻射源，適配產品前期合規性測試。
