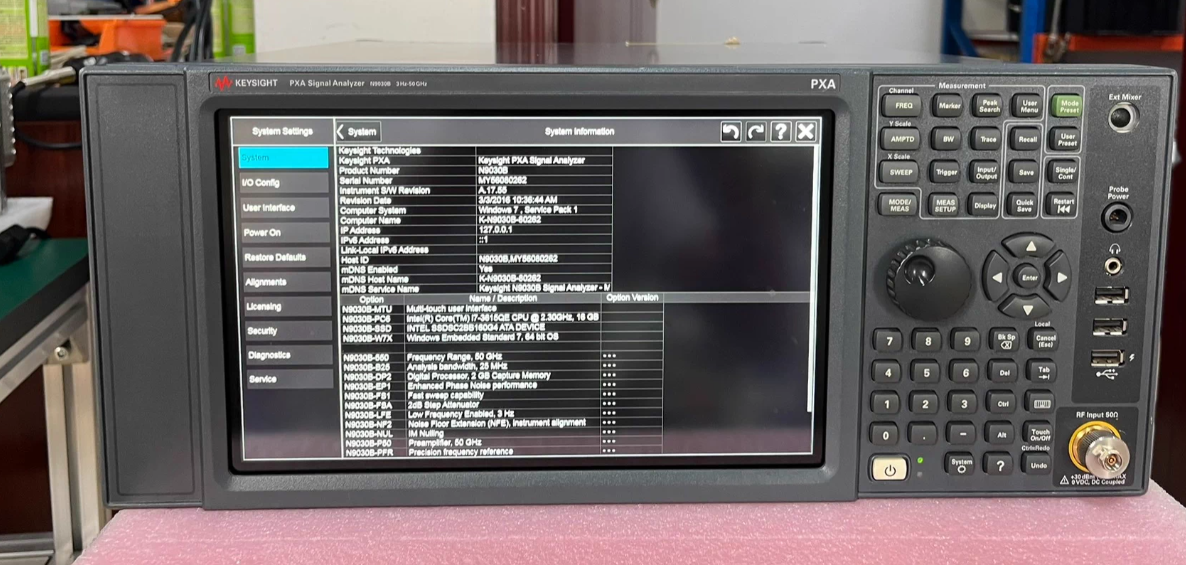

是德N9030B/N9030B信號分析儀
是德N9030B/N9030B信號分析儀
是德 N9030B 是 PXA 系列旗艦信號分析儀，標準頻率 2Hz–50GHz（可擴展至 1.1THz），最大分析帶寬 510MHz、實時帶寬 510MHz，以低相位噪聲（?136dBc/Hz@1GHz,10kHz 偏）、高動態范圍與本底噪聲擴展（NFE）技術為核心，適配 5G 毫米波 / 航空航天 / 半導體的研發、認證與高端產線測試，是復雜射頻信號分析的 “黃金標準”。
核心定位與用途
N9030B 是面向超寬帶、瞬態與高動態射頻信號的全能分析平臺，核心用于 5G NR 毫米波、衛星通信、雷達 / 電子戰、Wi?Fi 6E/7、藍牙 5.3 等制式的發射機（功率 / EVM / 頻譜模板）與接收機（靈敏度 / 雜散）測量，適配芯片 / 元器件 / 終端 / 系統的研發調試、產線高端校準、國際認證與 EMI 預兼容測試，替代傳統 “多儀組合”，兼顧高精度與實時捕獲能力，支持 PathWave 89600 VSA 深度解調與多域聯合分析。
核心特性與優勢
- 超寬帶與實時捕獲
- 最大 510MHz 分析帶寬與 510MHz 實時帶寬（RTSA），DPX 數字熒光顯示，對 3.33ns 信號 100% 截獲，支持頻率模板觸發（FMT）/ 時間限定觸發（TQT），快速定位跳頻 / 脈沖等瞬態信號。
- 本底噪聲擴展（NFE）技術，可檢測大信號掩蔽下的微弱信號，無雜散動態范圍（SFDR）達 75dBc，適配雷達 / 通信鏈路的雜散分析。
- 高精度與低噪聲
- 相位噪聲?136dBc/Hz（1GHz,10kHz 偏），顯示平均噪聲電平（DANL）?174dBm（1GHz，前置放大器開），三階截獲點（TOI）+22dBm，保障微弱信號與交調產物的精確測量。
- 幅度精度 ±0.19dB（常溫 1GHz），頻率分辨率 1Hz，適配高要求校準與認證場景。
- 多域分析與協議覆蓋
- 支持頻域 / 時域 / 調制域聯合分析，內置 PowerSuite 與 89600 VSA 軟件，覆蓋 5G NR/LTE?A/Wi?Fi 6E/7 / 藍牙 5.3 等標準，EVM 精度低至 0.2%（?50dB 輸入）。
- 外部混頻器擴展至 1.1THz，適配航空航天 / 國防的高頻應用，保護長期投資。
- 靈活擴展與自動化
- 模塊化選件：頻率擴展（至 52GHz）、實時帶寬（85/160/255/510MHz）、前置放大器、校準證書，適配不同測試階段。
- Windows 系統與 SCPI/.NET/Python 遠程控制，支持自動化 ATS 工具與腳本復用，簡化高端產線部署。
關鍵技術參數（典型配置：2Hz–50GHz,510MHz 帶寬）
| 參數 | 指標 | 備注 |
| 射頻頻率 | 2Hz–50GHz（標準），混頻器至 1.1THz | 可選 H52 擴展至 52GHz是德科技 |
| 分析帶寬 | 最大 510MHz（可選 25/40/85/125/160/255/510MHz） | 適配超寬帶信號測量 |
| 實時帶寬 | 最大 510MHz（可選 85/160/255/510MHz） | RTSA 模式 100% 截獲瞬態信號 |
| 相位噪聲 | ?136dBc/Hz（1GHz,10kHz 頻偏） | 高精度信號源同步測試 |
| DANL | ?174dBm（1GHz，前置放大器開，RBW=1Hz） | 微弱信號檢測能力 |
| TOI | +22dBm（1GHz） | 無失真分析交調產物 |
| EVM 精度 | 低至 0.2%（?50dB 輸入，5G NR 解調） | 協議一致性測試核心指標 |
| 接口 | 射頻 N 型、LAN、USB、GPIB、觸發 I/O | 支持遠程控制與同步測量 |
| 尺寸 / 重量 | 426×221×483mm（19 英寸 4U），約 32kg | 機架安裝，適配實驗室與高端產線 |
| 電源 | 100–240V AC，50/60Hz | 全球通用供電 |
應用場景
- 研發調試：5G 毫米波芯片射頻參數優化，雷達脈沖信號分析，衛星通信高頻鏈路測試，實時捕獲電源紋波 / 時鐘諧波等瞬態故障。
- 高端產線檢測：旗艦手機 / 基站模組 / 路由器的高精度射頻校準、功率 / EVM/ACLR 批量測試，硬件加速縮短周期，保障出貨質量。
- 認證與預兼容：5G NR 毫米波 / LTE?A 國際認證（3GPP/CTIA/ETSI），EMI 預兼容掃描（搭配近場探頭），適配高要求標準。
- 航空航天與國防：電子戰（ECM）信號捕獲、雷達目標模擬、衛星通信載荷測試，混頻器擴展至 1.1THz 適配高頻應用。
